Comando a distanza (opzionale)
È possibile collegare un comando a distanza opzionale secondario
RKRUAHTA (con funzionalità di termostato ambiente) all'unità
interna. Lo scopo è quello di offrire la possibilità di installare il
comando a distanza standard vicino all'unità (per ragioni di
manutenzione), installando un secondo comando a distanza in un
altro posto (ad es. soggiorno) per effettuare l'installazione.
Per ulteriori informazioni, fare riferimento a "Installazione del
comando a distanza" a pagina 18.
Termostato ambiente (opzionale)
È possibile collegare un termostato ambiente opzionale RKRTR o
RKRTW all'unità interna.
Per ulteriori informazioni, fare riferimento al manuale d'installazione
del termostato ambiente.
Se viene installata questa opzione, non è possibile
utilizzare la funzione di termostato del comando a
distanza.
Kit del riscaldatore (opzionale)
È possibile combinare l'unità interna con un kit del riscaldatore
RKBUH opzionale. Lo scopo è quello di aumentare la capacità di
riscaldamento in caso di temperature esterne rigide. Il kit del
riscaldatore ha una capacità di riscaldamento pari a 6 kW ed è
disponibile per specifiche di alimentazione di un impianto monofasico
e trifasico. Quando si utilizza il kit del riscaldatore è necessaria
l'installazione del PCB di richiesta opzionale.
Per ulteriori informazioni, fare riferimento al manuale d'installazione
del kit del riscaldatore.

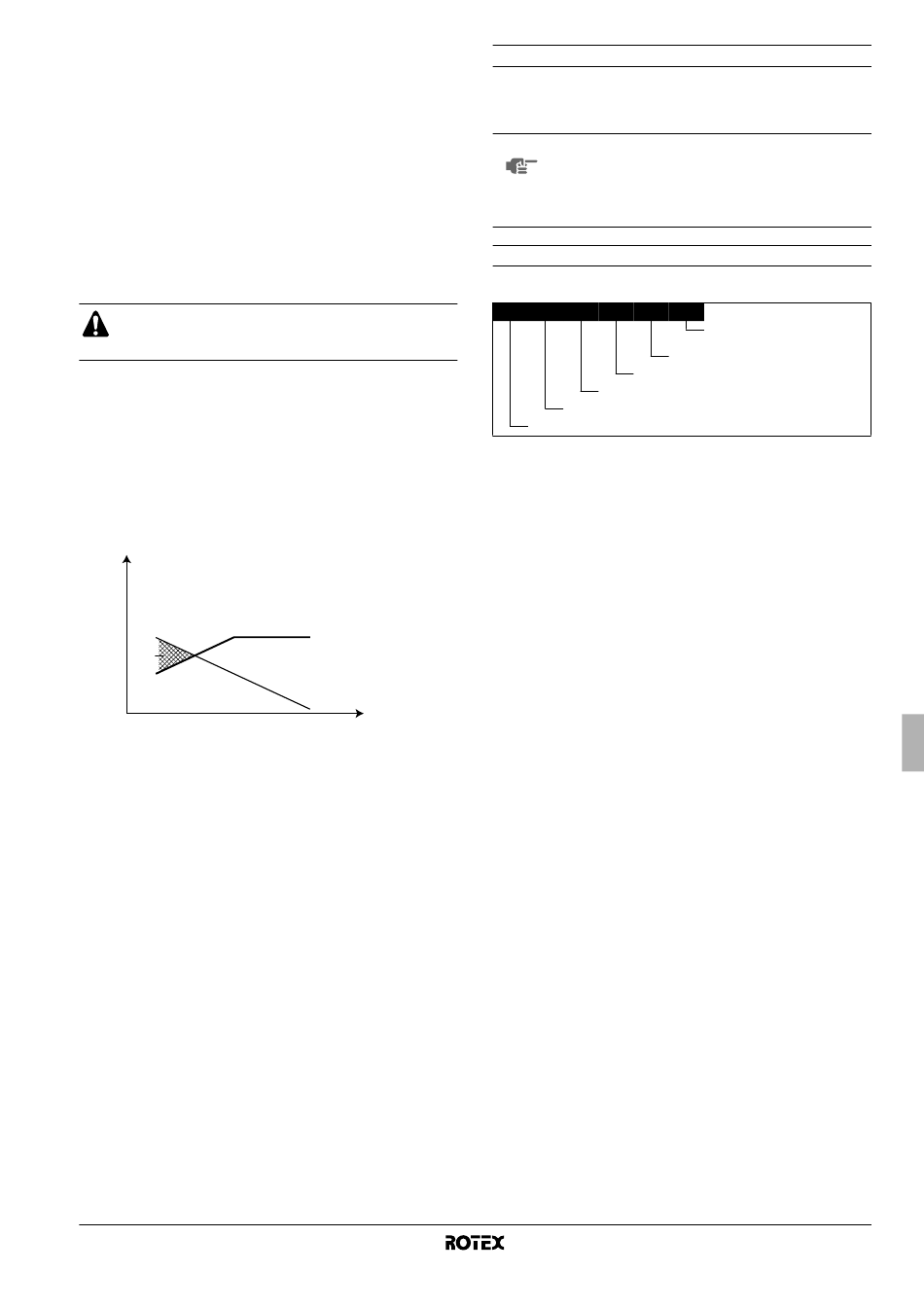

P
H
2
3
1
1 Capacità della pompa di calore
2 Capacità di riscaldamento richiesta (dipendente
dall'installazione locale)
3 Capacità di riscaldamento aggiuntiva fornita dal kit del
riscaldatore
T
Temperatura ambiente (esterna)
A
P
Capacità di riscaldamento
H
PCB del sistema I/O digitale (opzionale)
È possibile collegare un PCB del sistema I/O digitale EKRP1HBA
opzionale all'unità interna da utilizzare per monitorare a distanza il
sistema. La scheda di indirizzo dispone di 3 uscite senza tensione.
Per ulteriori informazioni, fare riferimento al manuale d'uso dell'unità
interna e al manuale d'installazione del PCB del sistema I/O digitale.
Per il collegamento del PCB all'unità, fare riferimento allo schema
elettrico o a quello dei collegamenti.
PCB di richiesta (opzionale)
È possibile collegare un PCB di richiesta EKRP1AHTA opzionale
all'unità interna. Il PCB è necessario quando viene installato il kit del
riscaldatore RKBUH opzionale o il termostato ambiente Rotex
RKRTR o RKRTW oppure quando viene utilizzato un controllo del set
point multiplo e rende possibile la comunicazione con l'unità interna.
Per ulteriori informazioni, fare riferimento al manuale d'installazione
del PCB di richiesta.
Per il collegamento del PCB all'unità, fare riferimento allo schema
elettrico o a quello dei collegamenti.
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1A

Scopo del presente manuale

Questo manuale d'installazione descrive le procedure per il tratta-
mento, l'installazione e il collegamento di tutti i modelli di unità
interna RKHBRD.
NOTA
Identificazione del modello
Unità interna
RK
(a) Per i valori esatti, fare riferimento a "Specifiche dell'unità" a pagina 41.
T
A
L'installazione della pompa di calore da esterno RRRQ
è descritta nel manuale d'installazione dell'unità
esterna.
Il funzionamento dell'unità interna è descritto nel
manuale d'uso dell'unità interna.
HBR D 016 AB V1
Serie
Indicazione della capacità di riscaldamento
Tipo di refrigerante usato R134a
Hydro box – solo riscaldamento ad alte temperature
Kit Rotex
V1 = 1N~, 220-240 V, 50 Hz
Y1 = 3N~, 380-415 V, 50 Hz
Manuale d'installazione
