2 Armazenamento
Ao solicitar aquecimento ambiente e aquecimento de águas
domésticas (armazenamento) em simultâneo, a água doméstica
é aquecida, mas logo que a temperatura da divisão caia 3°C em
relação ao ponto de regulação, o aquecimento ambiente
arranca até 0,5°C acima do ponto de regulação. Depois, a água
doméstica volta ser aquecida, até alcançar o ponto de
regulação de armazenamento.
K
E
D
C
J
H
B
A
1
6
5
A Funcionamento
Aquecimento ambiente
Aquecimento de águas domésticas
B Pedido de activação térmica do armazenamento da água
quente doméstica
C Temperatura do tanque de água quente doméstica
D Pedido de activação térmica da temperatura da divisão
E Temperatura da divisão (controlo remoto)
F Limite inferior de temperatura da água quente doméstica
G Limite superior de temperatura da água quente doméstica
(temperatura máxima possível de armazenamento) [b-03]
H Temperatura mínima de reaquecimento da água quente
doméstica [b-00]
J Temperatura máxima de reaquecimento da água quente
doméstica [b-01]
K Ponto de regulação do termóstato do controlo remoto
ON Activo
OFF Inactivo
1 Tempo mínimo de aquecimento de águas domésticas
(10 minutos iniciais [d-00])
2 Tempo máximo de aquecimento de águas domésticas
(30 minutos iniciais [d-01])
3 Tempo mínimo de intervalo (paragem) no aquecimento de
águas domésticas (15 minutos iniciais [d-02])
4 Sem funcionamento simultâneo
5 Temporizadores para arranque do aquecimento de águas
domésticas
6 Temporizador para arranque do aquecimento ambiente
(a) O tempo mínimo de funcionamento só é válido quando a temperatura da
divisão é superior a 3°C abaixo do ponto de regulação e se alcança o
ponto de regulação J.
(b) O tempo máximo de funcionamento só é válido quando a temperatura da
divisão é superior a 0,5°C abaixo do ponto de regulação e se alcança o
ponto de regulação J.
Manual de instalação
31
+0.5°C
–0.5°C
–3.0°C
ON
OFF
G
75°C
F 35°C
ON
OFF
4
3
2
(a)
(b)
Controlo com vários pontos de regulação
Se deseja utilizar o controlo com vários ponto de regulação, é
necessário um dispositivo redutor de temperatura (
dispositivo redutor de temperatura converte a temperatura alta da
água de entrada numa temperatura mais reduzida da saída da água,
que é encaminhada para as aplicações.
Estando instalados dispositivos de redução de temperatura, é
possível configurar o sistema para utilizar vários pontos de regulação
da água.
Os pontos de regulação da água podem ser seleccionados em
função de padrões de funcionamento com vários pontos de
regulação.
De seguida, explicam-se em pormenor 2 padrões possíveis.
Controlo com vários pontos de regulação, segundo o padrão A
Durante o funcionamento normal, os modos de aquecimento de
águas domésticas e de aquecimento ambiente são distintos,
activando-se intermitentemente até conseguirem cumprir um pedido
simultâneo. Para este efeito, o padrão A de vários pontos de
regulação pode ser configurado para permitir o aquecimento
simultâno de águas domésticas e do ambiente, sem interrupções.

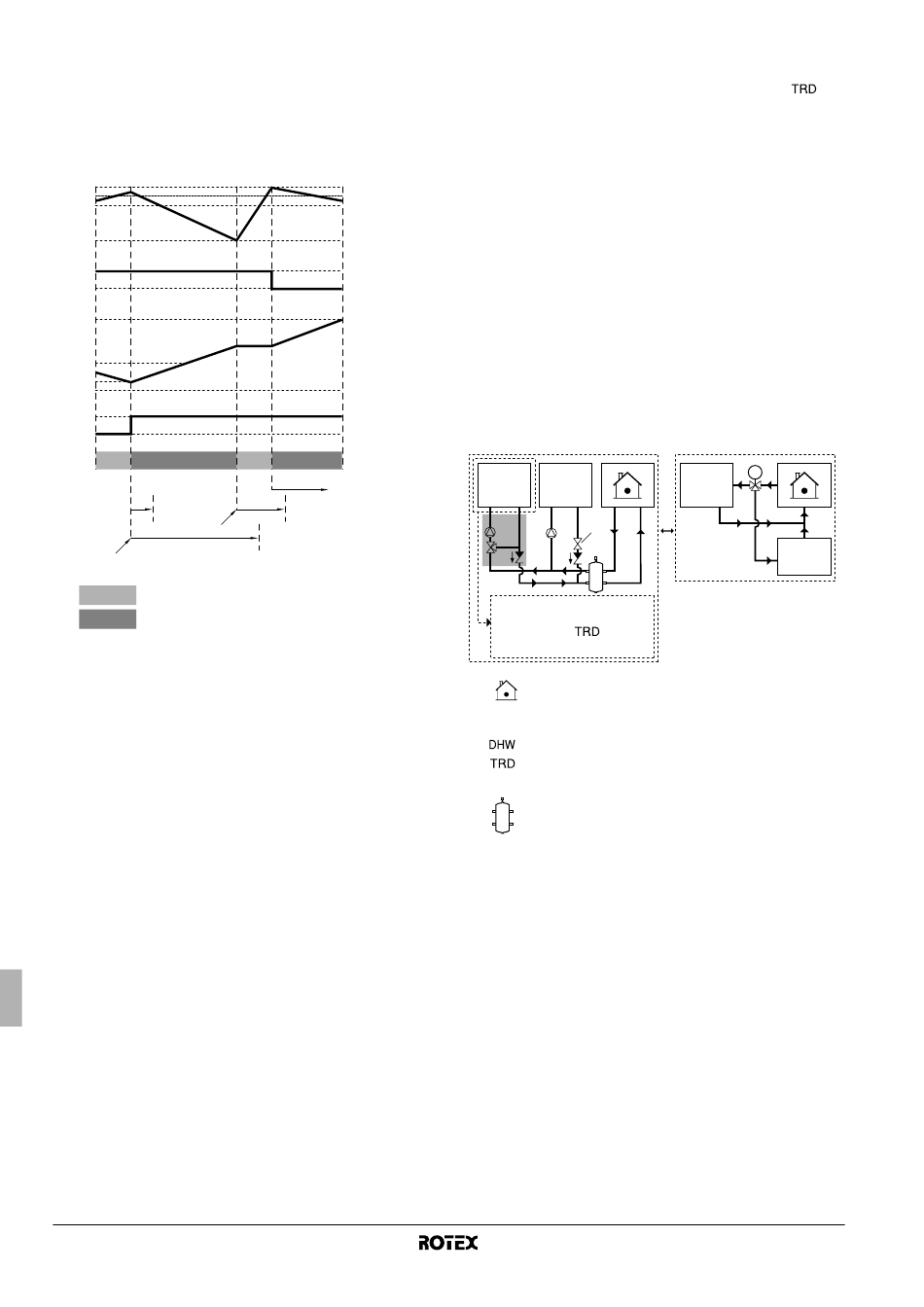

Visão geral esquemática:
Projecto segundo o padrão A
Space 1 DHW
TRD
1
É necessária uma protecção,
através de um dispositivo redutor
de temperatura ( )
(conforme o ponto de regulação)
Unidade interior
1 Válvula de fecho da água quente doméstica (fornecimento
local)
Tanque de água quente doméstica
Dispositivo redutor de temperatura
Space 1 Espaço 1
Garrafa de equilíbrio
■
Durante o aquecimento ambiente, a água é fornecida com base
no ponto de regulação seleccionado da temperatura da água
para aquecimento ambiente. Tem de ser instalada uma válvula
de fecho (fornecimento local) no circuito da serpentina do
tanque de água quente doméstica. A válvula tem de estar
fechada para proteger o tanque de água quente doméstica
contra a eventualidade de arrefecimento, devido a água a
temperaturas mais baixas que percorra a serpentina durante o
aquecimento ambiente. A ligação e o controlo desta válvula de
fecho são da responsabilidade do instalador.
■
Durante o aquecimento de águas domésticas, o ponto de
regulação da temperatura da água costuma ser superior ao
ponto de regulação solicitado durante o aquecimento ambiente.
A válvula que permite que a água entre na serpentina do tanque
de água quente doméstica está aberta. A bomba de calor
fornece água com uma temperatura mais elevada, necessária
para fornecer água quente doméstica. Nessa altura, as
aplicações que utilizam temperaturas inferiores têm de ser
protegidas contra a temperatura mais elevada da água, através
de uma válvula redutora da temperatura.
Unidade interior para o sistema de bomba de calor ar/água
). O
Projecto clássico
M
Space 1
DHW
