señal de estado (activa/no activa) desde el dispositivo reductor
de temperatura correspondiente

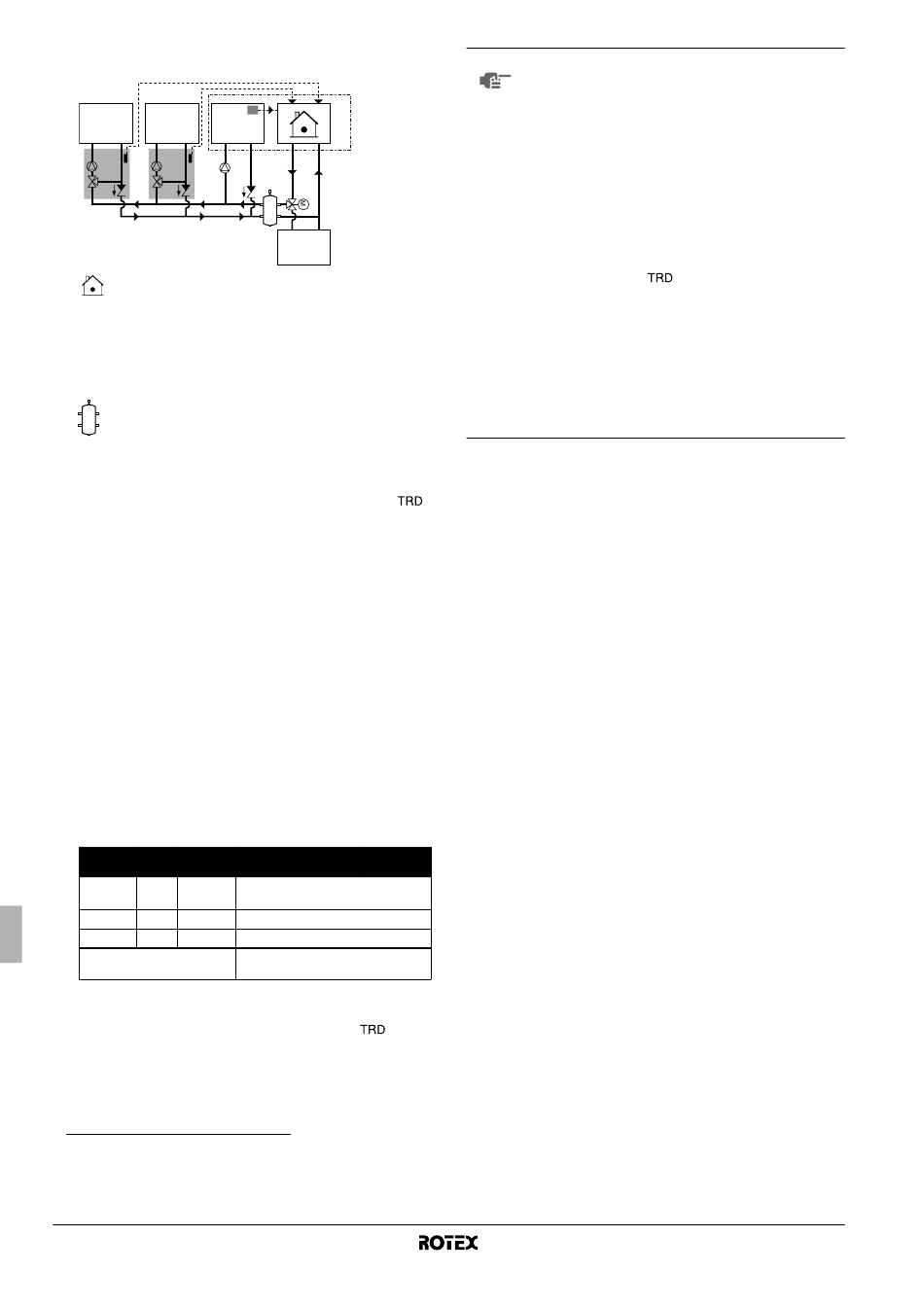

Space 1 Space 2 Space 0
TRD TRD
Unidad interior
DHW Depósito de agua caliente sanitaria
TRD Dispositivo reductor de temperatura
Space 0 Espacio 0
Space 1 Espacio 1
Space 2 Espacio 2
Botella de equilibrado
A Control de termostato para habitaciones clásico con función
de termostato para habitaciones del control remoto y
termostato para habitaciones externo.
El espacio 0, no utiliza un dispositivo reductor de temperatura (
siempre debe vincularse con el punto de referencia de temperatura
del agua más alto y puede controlarse mediante el termostato para
habitaciones del control remoto o mediante el termostato para
habitaciones externo. Los ajustes para el espacio 0 pueden
realizarse en el control remoto (igual que durante el funcionamiento
(1)
normal ).
Las conexiones eléctricas de la unidad deben realizarse en la PCB
de demanda opcional.
La configuración del patrón B se realiza mediante los ajustes de
campo:
1 Seleccione el patrón apropiado: [7-02]=1
Active el punto de referencia múltiple 1: [7-03]=0 ➞ [7-03]=1
2
Active el punto de referencia múltiple 2: [7-04]=0 ➞ [7-04]=1
3 Introduzca el punto de referencia múltiple 1: [A-03] (consulte
abajo)
Introduzca el punto de referencia múltiple 2: [A-04] (consulte
abajo)
Ejemplo de configuración:
Punto de Ajustes
referencia de obra
Espacio 0 65°C Control
remoto
Espacio 1 45°C [A-03]
Espacio 2 35°C [A-04]
Agua de bomba de calor
resultante
El patrón B también puede utilizarse para delimitar varias zonas (si
todas las temperaturas de puntos de referencia se seleccionan igual,
no es necesario el dispositivo reductor de temperatura (
Se pueden generar señales de termostato activado múltiple para
3 habitaciones. Las señales de termostato desactivado solamente
son válidas si todas las solicitudes están desactivadas.
(1) Cuando se utilice la función automática dependiente de las condiciones
climatológicas para ajustar el espacio 0, debe asegurarse de que la temperatura
más baja posible del punto de referencia flotante del espacio 0 (incluyendo el
posible valor de desviación negativo) es mayor que el punto de referencia de
temperatura de los espacios 1 y 2.
Esto significa que el ajuste de campo [3-03] del espacio 0 debe ser mayor que el
punto de referencia de temperatura de los espacios 1 y 2.
Manual de instalación
33
A
DHW
Estado del termostato
OFF ON OFF OFF OFF
OFF ON/OFF ON ON OFF
OFF ON/OFF OFF ON ON
OFF 65°C 45°C 45°C 35°C
)).
■
NOTA El patrón B no permite el control de agua de
salida.
■
Es responsabilidad del instalador asegurarse de
que no puedan ocurrir situaciones no deseadas
(por ejemplo, temperaturas de agua demasiado
altas hacia los lazos de calefacción del suelo,
etc.).
■
Es responsabilidad del instalador asegurarse de
que el circuito de agua está bien equilibrado (por
ejemplo, cuando tiene lugar una solicitud de agua
caliente sanitaria, también habrá suficiente flujo
hacia otros aparatos, etc.).
■
Rotex no ofrece ningún dispositivo reductor de
temperatura (
proporciona la posibilidad de utilizar puntos de
referencia múltiples.
■
Cuando el espacio 0 está en termostato desacti-
vado, pero los espacios 1 ó 2 están activos, el
espacio 0 recibirá agua a una temperatura
equivalente al punto de referencia más alto de los
espacios 1 y 2.
Esto puede provocar un calentamiento no
deseado del espacio 0.
),
). Este sistema solamente
