1 2 3 4 3 5 6
9
10
12
12
13
19
11

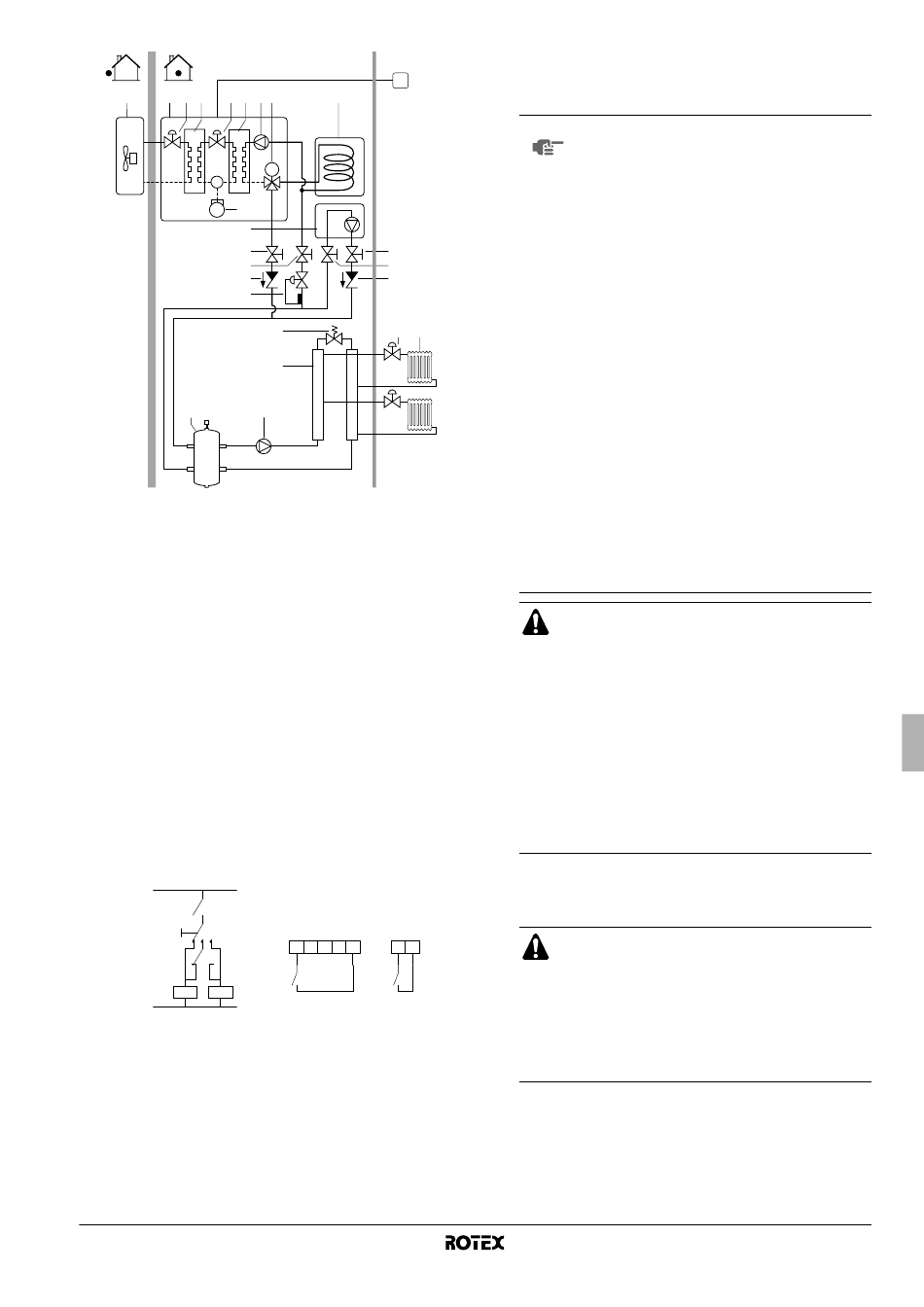

1 Unità esterna
2 Unità interna
3 Valvola d'espansione
elettronica
4 Scambiatore di calore
refrigerante
5 Scambiatore di calore
ad acqua
6 Pompa
7 Valvola a 3 vie
motorizzata (opzionale)
8 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
9 Compressore
10 Caldaia
(non di fornitura)
11 Bombola di
compensazione
(non di fornitura)
■
Collegamenti elettrici
L
th
RKHBRD*/auto / Boiler
C
K1A K2A
N
Boiler thermostat Termostato della caldaia
C Contatto ausiliario (normale chiuso)
th Termostato ambiente solo per il riscaldamento
K1A Relè ausiliario di attivazione dell'unità RKHBRD*
(non di fornitura)
K2A Relè ausiliario di attivazione della caldaia
(non di fornitura)
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1A
A B
C1
7 8
M
20
20
13
16 17 18
15
14
12 Valvola di chiusura
13 Valvola di ritegno
(non di fornitura)
14 Pompa
(non di fornitura)
15 Collettore
(non di fornitura)
16 Valvola by-pass
(non di fornitura)
17 Valvola di chiusura
(non di fornitura)
18 Radiatore
(non di fornitura)
19 Valvola di regolazione
dell'acqua
(non di fornitura)
20 Valvola di chiusura
(non di fornitura)
C1 Telecomando
A Luogo di installazione
B Soggiorno
RKHBRD*
Boiler
thermostat
A8P
1 2 3 4 5 X Y
K1A K2A
■
Funzionamento
Quando il termostato ambiente (th) si chiude, l'unità RKHBRD* o
la caldaia entrano in funzione, a seconda della posizione del
contatto ausiliario (C).
■
Accertarsi che il contatto ausiliario (C) abbia
NOTA
un differenziale o un ritardo sufficiente che
consenta
frequente tra l'unità RKHBRD* e la caldaia.
Se il contatto ausiliario (C) è un termostato
esterno per la temperatura, assicurarsi che
sia installato all'ombra, in modo che il sole
non ne influenzi il funzionamento o ne
provochi l'accensione/spegnimento.
Frequenti commutazioni possono causare la
corrosione
Contattare il produttore della caldaia.
■
Durante
RKHBRD* in modalità riscaldamento, l'unità
sarà in funzione affinché sia raggiunta la
temperatura target dell'acqua in uscita
impostata nell'interfaccia utente. Durante il
funzionamento dipendente dal clima, la
temperatura dell'acqua viene determinata
automaticamente secondo la temperatura
esterna.
Durante il funzionamento della caldaia in
modalità riscaldamento, la caldaia farà sì che
sia raggiunta la temperatura target dell'acqua
in uscita impostata sulla sua unità di
comando.
Non impostare mai il set point della
temperatura target dell'acqua in uscita sopra
gli 80°C sull'unità di comando della caldaia.
Accertarsi che la temperatura dell'acqua di ritorno allo
scambiatore di calore RKHBRD* non superi gli 80°C.
Per questo motivo, evitare sempre di impostare il set
point della temperatura target dell'acqua in uscita
sopra gli 80°C sull'unità di comando della caldaia e
installare una valvola di regolazione dell'acqua
flusso di ritorno dell'unità RKHBRD*.
Assicurarsi che le valvole di ritegno (non di fornitura)
siano correttamente installate nel sistema.
Assicurarsi che
l'accensione/spegnimento del termostato ambiente (th).
Rotex non può essere ritenuta responsabile per
eventuali danni dovuti alla mancata osservanza di
questa regola.
(a) La valvola di regolazione dell'acqua deve essere impostata sugli 80°C e
viene attivata per bloccare il flusso dell'acqua di ritorno all'unità quando la
temperatura rilevata supera gli 80°C. Se la temperatura scende a un valore
inferiore, la valvola di regolazione si attiva per consentire nuovamente il
flusso dell'acqua di ritorno verso l'unità RKHBRD*.
Il funzionamento simultaneo della caldaia ausiliaria e
dell'unità RKHBRD* NON è consentito.
Prestare particolare attenzione al controllo della
pompa di circolazione della caldaia ausiliaria. Questa
pompa non deve funzionare simultaneamente con
l'unità RKHBRD*.
Il funzionamento simultaneo di entrambi i sistemi
rischierebbe di creare depositi di ghiaccio nello
scambiatore di calore piatto dell'unità RKHBRD*.
di evitare la commutazione
prematura della caldaia.
il funzionamento dell'unità
(a)
non si verifichi frequentemente
Manuale d'installazione
nel
6
