Types possibles d'alimentation à taux réduit

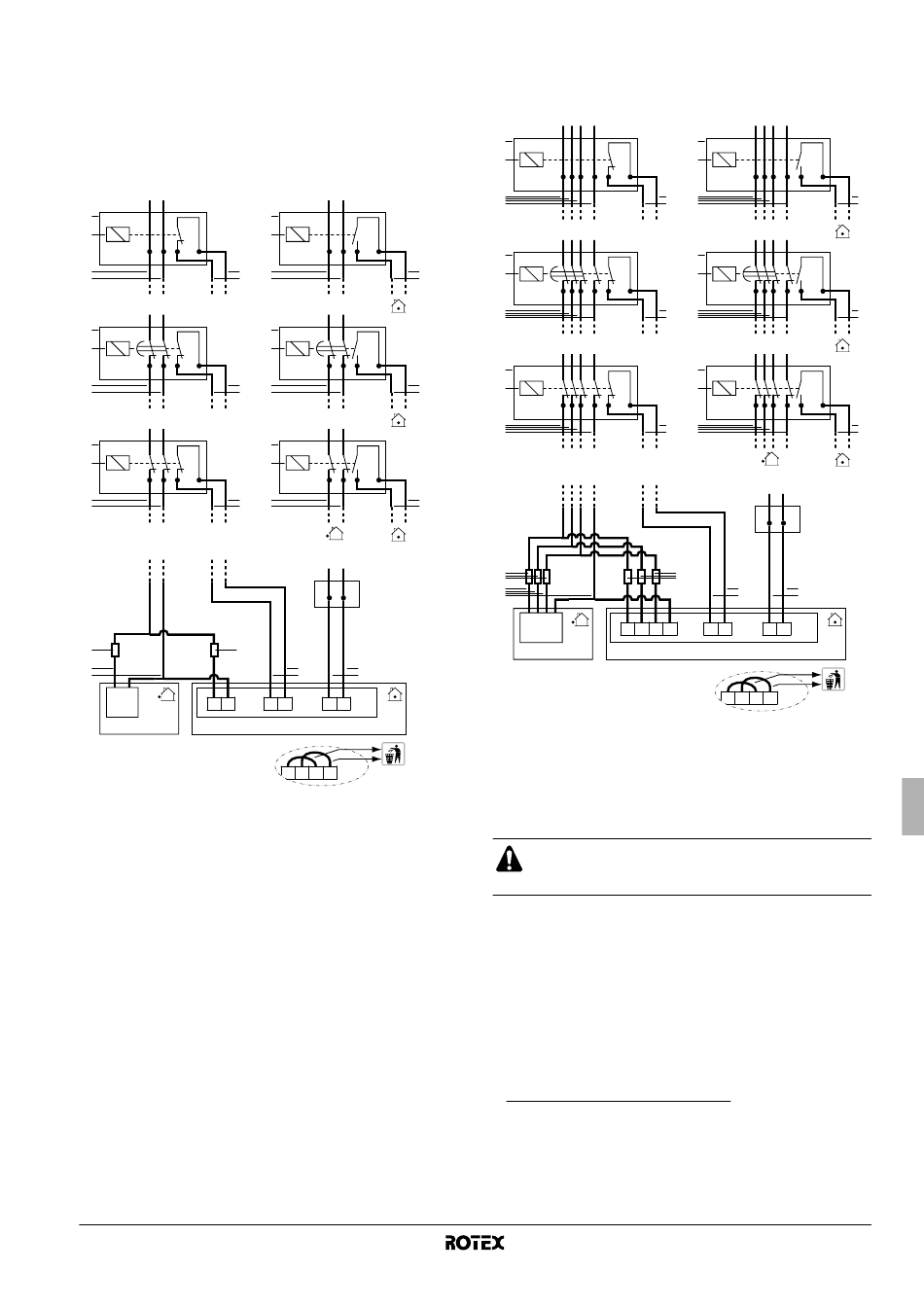

Les figures ci-dessous représentent les connexions possibles et les
exigences pour raccorder l'équipement à ce type d'alimentation
électrique:
Pour types d'unité V1 uniquement (1~)
[6-04]=1
1 L N
1
2 S1S
3 4
L N
2
1
2 S1S
3 4
3 L N
1
S1S
2
3 4
6 6
3
L N X1M
1 Boîtier de signal du tarif réduit
2 Récepteur contrôlant le signal de la compagnie d'électricité
3 Alimentation électrique à tarif réduit
4 Contact sans tension vers l'unité intérieure
5 Alimentation électrique au tarif du kWh normal
6 Fusible (non fourni)
RKHBRD011~016ABV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW61218-1A
[6-04]=2
1 L N
1
2 S1S
3 4
L N
2
1
2 S1S
3 4
3 L N
1
S1S
2
3 4
L N
4 5
7 8 X3M 8 9 X2M
8 9 10 11 X2M
Pour types d'unité Y1 uniquement (3~)
[6-04]=1
1
L1 L2L3 N
1
2 S1S
3
2
L1 L2L3 N
1
2 S1S
3
3
L1 L2L3 N
1
2 S1S
3
6
3
L1 L2 L3 N X1M
1 Boîtier de signal du tarif réduit
2 Récepteur contrôlant le signal de la compagnie d'électricité
3 Alimentation électrique à tarif réduit
4 Contact sans tension vers l'unité intérieure
5 Alimentation électrique au tarif du kWh normal
6 Fusible (non fourni)
En cas d'installation d'alimentation électrique au tarif
préférentiel, retirer les ponts de câblage sur X2M avant
d'installer l'alimentation électrique au tarif du kWh normal.
Lorsque les unités intérieure et extérieure sont connectées à une
alimentation électrique à tarif réduit, le contact sans tension du
récepteur contrôlant le signal de tarif réduit de la compagnie
d'électricité doit être connecté aux pinces 7 et 8 de X3M (comme
illustré dans la figure ci-dessus).
Lorsque le paramètre [6-04]=1 au moment où le signal de tarif plein
est envoyé par la compagnie d'électricité, ce contact s'ouvrira et
l'unité passera en mode d'arrêt forcé
Lorsque le paramètre [6-04]=2 au moment où le signal de tarif plein
est envoyé par la compagnie d'électricité, ce contact se fermera et
l'unité passera en mode d'arrêt forcé
(1) Lorsque le signal est à nouveau libéré, le contact sans tension se fermera et
l'unité recommencera à fonctionner. Il est dès lors important de laisser la fonction
de redémarrage automatique activée. Se reporter au réglage sur place "[8]
Configuration des options, [8-01]" dans le chapitre "Réglages sur place" à la
page 20.
(2) Lorsque le signal est à nouveau libéré, le contact sans tension s'ouvrira et l'unité
recommencera à fonctionner. Il est dès lors important de laisser la fonction de
redémarrage automatique activée. Se reporter au réglage sur place "[8]
Configuration des options, [8-01]" dans le chapitre "Réglages sur place" à la
page 20.
[6-04]=2
1
L1 L2L3 N
1
2 S1S
4 3
2
L1 L2L3 N
1
2 S1S
4 3
3
L1 L2L3 N
1
2 S1S
4 3
L N
6
4 5
X1M 7 8 X3M 8 9 X2M
8 9 10 11 X2M
(1)
.
(2)
.
