10. Bornier X3M
Bornier du câblage à prévoir pour les raccords CC.
11. Bornier X2M
Bornier du câblage à prévoir pour les raccords CA.
12. Connecteur CC X1Y
13. Connecteur de pompe X2Y
14. Connecteur CA X3Y
15. Fixations des attache-câbles
Les attache-câbles permettent de fixer le câblage local avec les
attaches au coffret électrique pour garantir la réduction des
contraintes.
16. Entrée du câblage électrique
17. Entrée du câblage CA non fourni
18. Entrée du câblage CC non fourni
19. Entrée du câble de compresseur
20. Relais d'interface K1A
21. Ponts de câblage
22. Fusible F1 (uniquement Y1)
23. Fusible F2 (uniquement Y1)
REMARQUE Le schéma de raccordement électrique se trouve à
l'intérieur du couvercle du coffret électrique.

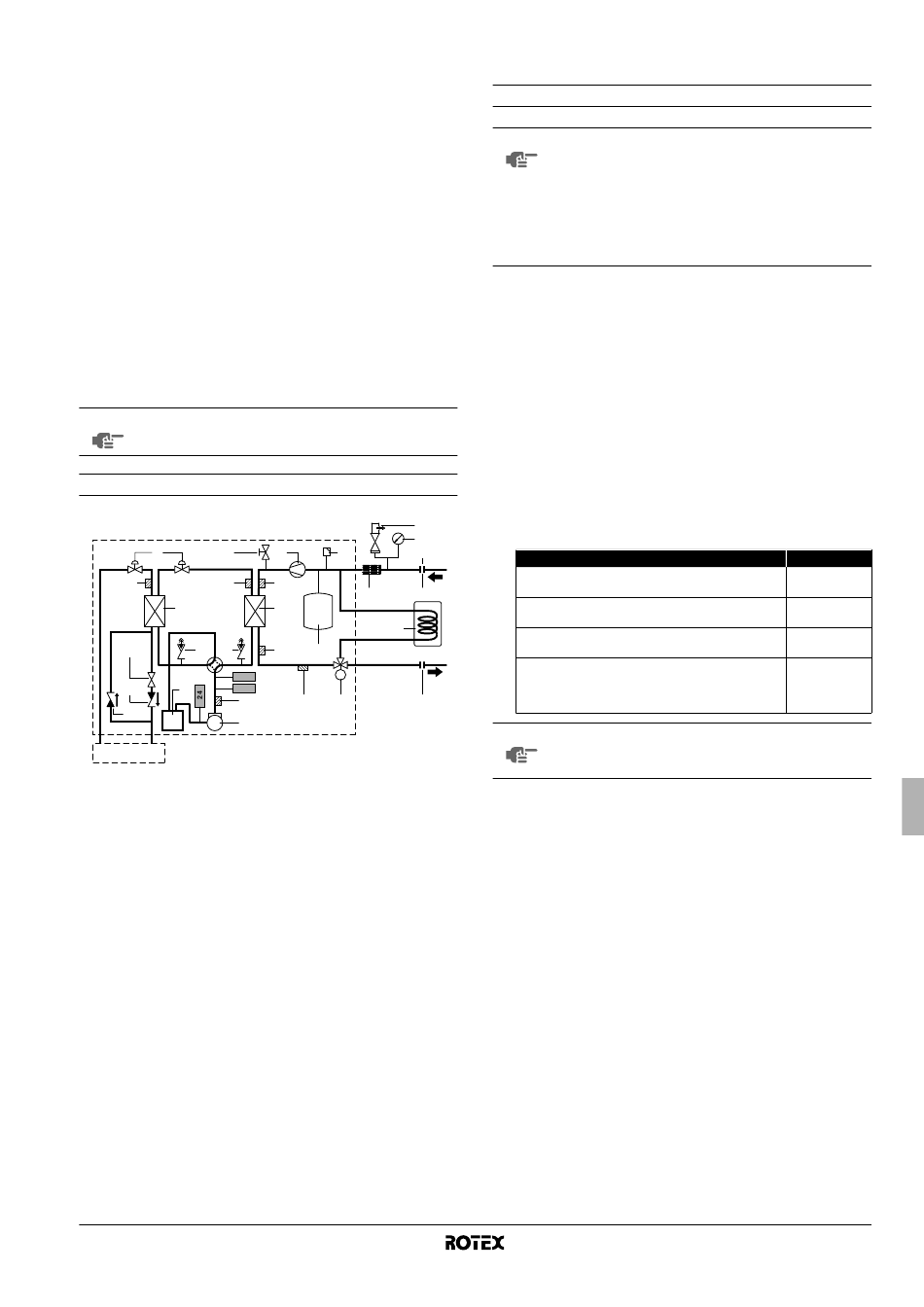

Schéma fonctionnel
2
9 8
29 28
3
30 6 6
22
31 4
23
25
31
5
1
1 Unité extérieure
2 Unité intérieure
3 Echangeur thermique
réfrigérant-réfrigérant
4 Accumulateur
5 Compresseur
6 Orifice de service
7 Echangeur thermique
réfrigérant-eau
8 Vanne de purge
9 Vanne d'expansion
électronique
10 Soupape de décharge
de pression
11 Pompe
12 Purgeur
13 Manomètre
14 Vase d'expansion
15 Filtre à eau
16 Vanne de remplissage
(non fournie)
RKHBRD011~016ABV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW61218-1A
10
13
11 12 16
27
15 17
7
19
21 14
M
26 20 18
17 Entrée d'eau de la vanne
d'arrêt
18 Sortie d'eau de la vanne d'arrêt
19 Ballon d'eau chaude sanitaire
(option)
20 Vanne à 3 voies motorisée
(option)
21 Coupure thermique (Q2L)
22 Contacteur haute pression
(S1PH)
23 Capteur haute pression (B1PH)
24 Capteur basse pression (B1PL)
25 Thermistance de décharge
(R6T)
26 Thermistance d'eau de sortie
(R5T)
27 Thermistance d'eau de retour
(R4T)
28 Thermistance de liquide R134a
(R7T)
29 Thermistance liquide R410A
(R3T)
30 Vanne à 2 voies
31 Clapet anti-retour
I '
NSTALLATION DE L UNITÉ INTÉRIEURE
Sélection d'un lieu d'installation
■
REMARQUE Veiller à prendre des mesures appropriées afin
d'empêcher que l'unité intérieure ne soit utilisée
comme abri par les petits animaux.
■
Les animaux qui entrent en contact avec des
pièces électriques
dysfonctionnements, de la fumée ou un incendie.
Demander au client de garder la zone autour de
l'unité propre.
L'unité doit être placée dans un endroit à l'intérieur qui répond aux
exigences suivantes:
■
Le lieu d'installation de l'unité intérieure ne doit pas comporter
des risques de gel.
■
L'espace autour de l'unité doit être suffisamment dégagé afin de
permettre les opérations de service. (Voir la figure 2).
■
L'espace autour de l'unité permet une circulation d'air suffisante.
■
Il doit y avoir un endroit pour le déclenchement de la soupape
de décharge de pression.
■
Il n'y a pas de danger d'incendie en raison de fuite de gaz
inflammable.
■
L'équipement n'est pas destiné à une utilisation dans une
atmosphère potentiellement explosive.
■
Toutes les longueurs de tuyau et distances ont été prises en
considération.
Exigence
Longueur maximale autorisée des tuyaux de
réfrigérant entre les unités extérieures et intérieures
Longueur minimale requise des tuyaux de réfrigérant
entre les unités extérieures et intérieures
Différence de hauteur maximale autorisée entre les
unités extérieures et intérieures
Distance maximale admise entre le ballon d'eau
chaude sanitaire et l'unité intérieure (uniquement
pour les installations avec ballon d'eau chaude
sanitaire).
REMARQUE Si l'installation est équipée d'un ballon d'eau chaude
sanitaire (option), se reporter au manuel d'installation
du ballon d'eau chaude sanitaire.
■
Ne pas installer l'unité dans des endroits utilisés souvent
comme atelier.
S'il y a des travaux de construction (par ex. travaux de découpe)
occasionnant beaucoup de poussière, l'unité doit être arrêtée et
couverte.
■
Ne pas installer l'unité à des endroits à forte humidité (par ex.
salle de bain) (humidité maximale (RH)=85%).
■
Si le son est mesuré dans des conditions d'installation réelles, la
valeur mesurée sera supérieure au niveau de pression sonore
mentionné dans les "Spécifications de l'unité" à la page 39 en
raison des réflexions de bruit et de son de l'environnement.
Choisissez judicieusement l'emplacement d'installation et ne
pas installer dans un environnement sensible au son (par ex.
salle de séjour, chambre, ...).
■
Veiller à ce qu'en cas de fuite d'eau, l'eau ne puisse pas
endommager l'espace d'installation et ses environs.
■
Les fondations doivent être suffisamment robustes pour soutenir
le poids de l'unité (ou l'unité et le ballon d'eau chaude sanitaire
en option complètement rempli d'eau au cas où le ballon d'eau
chaude sanitaire est monté sur le dessus de l'unité).
Le sol sera plat pour empêcher la génération de vibrations et de
bruits et pour assurer une stabilité suffisante, notamment
lorsque le ballon d'eau chaude sanitaire en option est monté sur
le dessus de l'unité.
peuvent provoquer des
Valeur
50 m
3 m
30 m
10 m
Manuel d'installation
9
