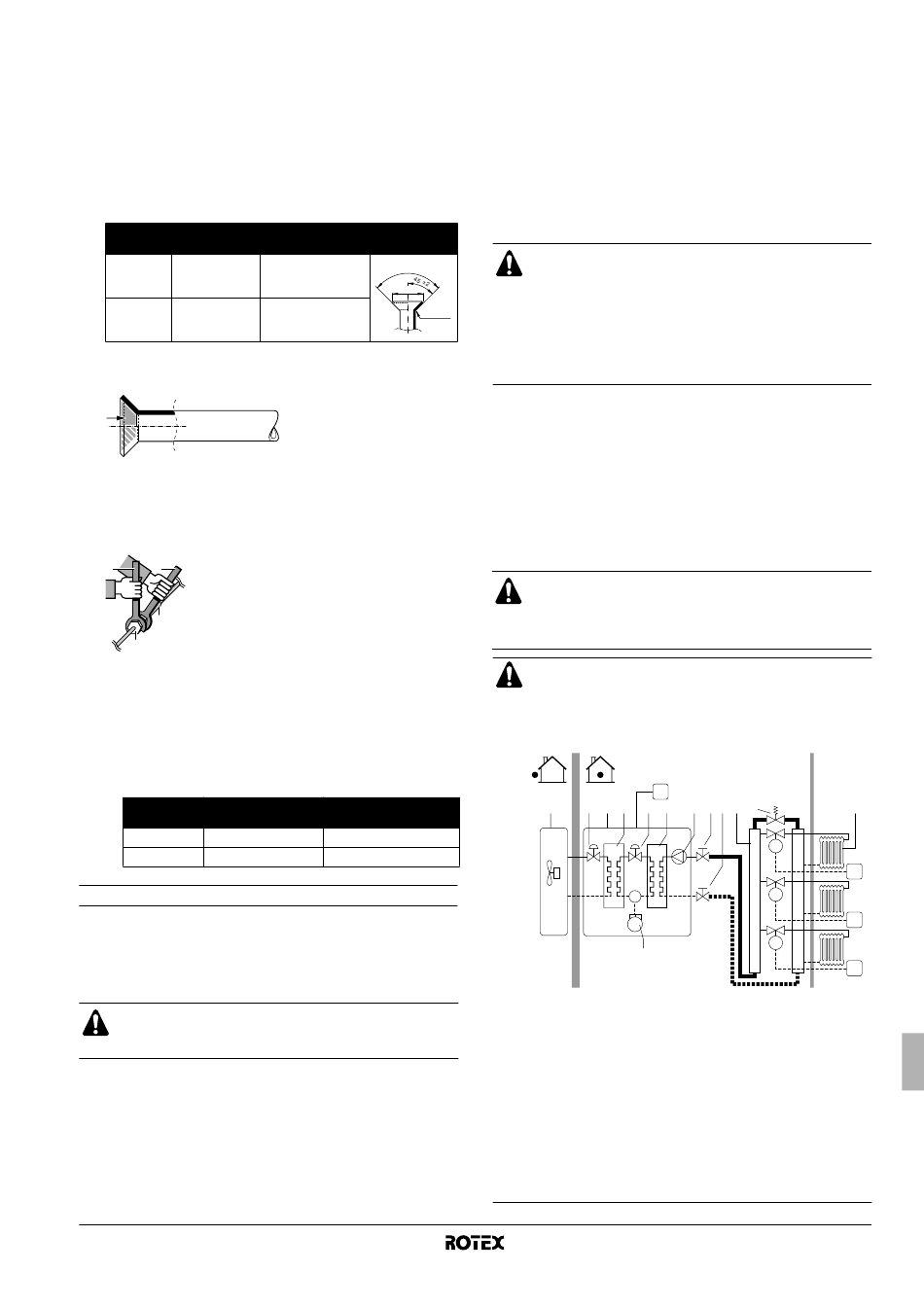

Havşa bağlantısı için ilkeler
■
Havşalar tekrar kullanılmamalıdır. Kaçakları önlemek için
yenileri yapılmalıdır.
■
Kullanılan soğutucu için uygun bir boru kesici ve havşa takımı
kullanın.
■
Sadece üniteyle beraber verilen tavlanmış havşa somunlarını
kullanın. Farklı havşa somunlarının kullanılması, soğutucunun
sızmasına neden olabilir.
■
Havşa açma ölçüleri ve sıkma torkları için tabloya bakın (aşırı
sıkılması havşanın yarılmasına yol açacaktır).
Boru ebadı Sıkma torku
(mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya
ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.
■
Havşa somununu gevşetirken, daima iki anahtarı birlikte
kullanın.
Boru bağlantılarını yaparken havşa somununun çatlamasını ve
kaçakları önlemek amacıyla havşa somununu sıkmak için daima
bir açık ağız anahtar ile tork anahtarını birlikte kullanın.
4 2 1 Boru birleşimi
2 Somun anahtarı
3 Havşa somunu
1
4 Tork anahtarı
3
Tavsiye edilmez ancak acil durumda olabilir
Tork anahtarı olmadan boru bağlantısı yapmak zorunda
kalırsanız, aşağıdaki montaj yöntemini izleyin:
■ Bir somun anahtarıyla sıkma torkunda ani artış olana kadar
havşa somununu sıkın.
■ Bu noktadan sonra, havşa somununu aşağıda kaydedilen
açıyla sıkın:
Boru ebadı Sonraki sıkma açısı
(mm) (derece)
Ø9,5 60~90
Ø15,9 30~60
Su borularının işlemi

Su devresinin kontrol edilmesi

Ünitelerde, su devresine bağlantı için bir su girişi ile su çıkışı vardır.
Bu devre lisanslı bir teknisyen tarafından yapılmalı ve ilgili tüm
Avrupa ve ulusal yönetmeliklere uygun olmalıdır.
Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık bir
su devresinde uygulama yapılması su borularında aşırı
korozyona yol açabilir.
Ünitenin montaj işlemine geçmeden önce aşağıdaki noktalara dikkat
edilmelidir:
■
Maksimum su basıncı 4 bar'dır.
■
Maksimum su sıcaklığı 85°C'dir.
■
Bakım sırasında devrede tam drenaj sağlanması için sistemin
tüm alçak noktalarında drenaj tapaları kullanılmalıdır.
İç ünite su sisteminden suyun boşaltılması amacıyla iç ünitenin
içinde bir drenaj vanası vardır.
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
Havşa ölçüleri A Havşa biçimi
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Anahtar için tavsiye
edilen kol uzunluğu (mm)
±200
±300
■
Elektrik aksamıyla suyun temasını önlenmek üzere basınç
boşaltma valfına uygun bir drenaj temin edilmesi unutulmamalıdır.
■
Sistemin tüm yüksek noktalarında hava alma çıkışları bulunmalı-
dır. Hava alma çıkışları servis için kolaylıkla erişilebilen
noktalara yerleştirilmelidir. İç ünitenin içinde otomatik bir hava
tahliyesi vardır. Su devresindeki havanın otomatik olarak tahliye
edilebilmesi için, bu hava tahliye vanasının fazla sıkılmış
olmadığını kontrol edin.
■
Saha boru sistemine takılan elemanların suyun basıncına ve
sıcaklığına dayanabilmesine dikkat edin.
■
Her zaman sitem içinde kullanılan suyla ve iç ünite üzerinde
kullanılan malzemelerle uyumlu malzemeler kullanın.
UYARI
Isıtıcı su devresine ilave bir filtrenin takılması şiddetle
önerilir. Özellikle sahada temin edilen ısıtma borularındaki
metal partiküllerin giderilmesi amacıyla, küçük partikülleri
ayırabilecek, manyetik veya siklon tipi bir filtrenin
kullanılması önerilir. Küçük partiküller üniteye zarar
verebilir ve ısı pompası ünitesinin standart filtresi
tarafından giderilemez.
Su hacminin ve genleşme tankı ön basıncının kontrol
edilmesi
Ünitede fabrika çıkış ön basıncı 1 bar olan 12 litrelik bir genleşme
kabı vardır.
Ünitenin gereği gibi çalışmasını garantilemek için genleşme kabı ön
basıncının ayarlanması gerekebilir ve minimum ve maksimum su
hacmi kontrol edilmelidir.
1 Ünitenin dahili su hacmi dışında tesisattaki toplam su hacminin
minimum 20 l olduğunu kontrol edin.
Çoğu uygulamada bu minimum su hacmi yeterli bir sonuç
verecektir.
Ancak kritik proseslerde ya da yüksek ısı yüküne sahip
odalarda daha fazla su hacmi gerekebilir.
Her bir hacim ısıtma/radyatör devresindeki sirkülasyon
uzaktan kumandalı vanalarla kontrol edildiğinde, 20 litrelik
bu minimum su hacminin tüm vanalar kapalı olsa bile
sürdürülmesi önemlidir.
Örnek
C1
1 11 2 3 11 4
5
1 Dış ünite
2 İç ünite
3 Soğutucu ısı eşanjörü
4 Su ısı eşanjörü
5 Kompresör
6 Pompa
7 Kesme vanası
8 Kolektör (sahadan
temin edilir)
9 Baypas vanası
(sahadan temin edilir)
A B
6 7 7 8 9 10
M3
T3
M2
T2
M1
T1
10 Radyatör (sahadan temin
edilir)
11 Elektronik genleşme valfı
C1 Uzaktan kumanda
M1...M3 Devre radyatörlerini
kontrol etmek için ayrı
motorlu vana (sahadan
temin edilir)
T1...T3 Ayrı oda termostatı
(sahadan temin edilir)
A Montaj alanı
B Oturma odası
Montaj kılavuzu
12
