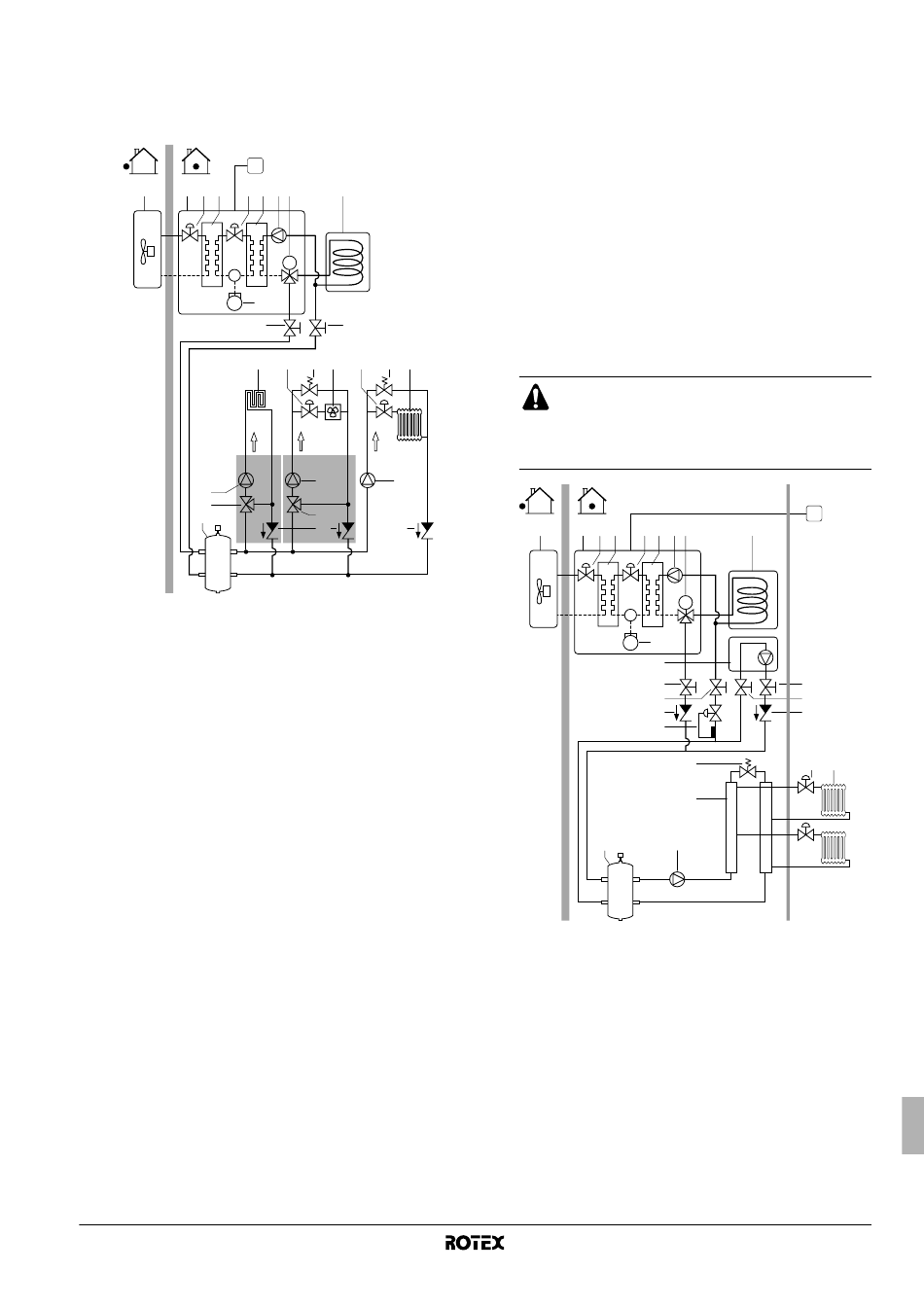

■ Schema B
Rezervorul de apă menajeră caldă este instalat într-un circuit
separat (cu un ventil cu 3 căi) al dispozitivului (dispozitivelor)
de reducere a temperaturii. Această configuraţie nu permite
operaţiunea simultană de încălzire a apei menajere caldă şi
de încălzire a spaţiului.
C1
1 2 3 4 3
10
12
FHL
35°C
TRD1
19
18
11
1 Unitatea exterioară
2 Unitatea interioară
3 Ventil electronic de
destindere
4 Schimbătorul de
căldură al agentului
frigorific
5 Schimbător de căldură
pentru apă
6 Pompă
7 Ventil cu 3 căi cu
servomotor
(opţional)
8 Rezervor de apă
menajeră caldă
(opţional)
9 Compresor
10 Ventil de închidere
11 Vas compensator
(procurare la faţa
locului)
12 FHL: Buclă de încălzire
a duşumelei (procurare
la faţa locului)
Consultaţi capitolul "Controlul cu valoare de referinţă
multiplă" la pagina 31 pentru informaţii suplimentare despre
configuraţia sistemului dvs.
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1A
5 6 7 8
M
9
10
13 14 15 16 14 17
FCU
45°C 65°C
TRD2
19 19
18
20 20
13 Ventil de închidere
(procurare la faţa
locului)) sau set de
ventil cu 2 căi
EKVKHPC pentru
convectorul pompei
termice (opţional)
14 Ventil de ocolire
(procurare la faţa
locului)
15 FCU: Unitate
serpentină - ventilator
sau FWXV (opţional)
16 Ventil de închidere
(procurare la faţa
locului)
17 Radiator (procurare la
faţa locului)
18 Ventil de amestecare
(procurare la faţa
locului)
19 Pompă (procurare la
faţa locului)
20 Clapetă de reţinere
(procurare la faţa
locului)
C1 Telecomandă
TRD1 Dispozitiv de reducere
a temperaturii 1
TRD2 Dispozitiv de reducere
a temperaturii 2
Exemple de aplicaţie cu 2 surse diferite de căldură (boiler
auxiliar + unitate RKHBRD)
Când se utilizează 2 surse de căldură, se recomandă utilizarea unui
vas compensator după cum urmează:
■
Aplicaţia 5
Încălzirea spaţiului cu un boiler auxiliar(funcţionare alternantă)
Aplicaţie de încălzire a spaţiului cu unitatea interioară Rotex sau
cu un boiler auxiliar racordat în sistem. Un contact auxiliar
decide dacă va funcţiona unitatea interioară RKHBRD* sau
boilerul. Acest contact auxiliar poate fi de ex. un termostat
pentru temperatura din exterior, un contact de control tarifar al
electricităţii, un contact acţionat manual, etc.
Operaţiunea bivalentă este posibilă numai pentru operaţiunea
de încălzire a spaţiului, şi nu pentru operaţiunea de încălzire a
apei menajere. Apă menajeră caldă într-o astfel de aplicaţie este
furnizată întotdeauna prin rezervorul de apă menajeră caldă
care este racordat la unitatea interioară Rotex.
Boilerul auxiliar trebuie integrat în tubulatură şi în cablajul de
legătură în conformitate cu figurile de mai jos.
■
Aveţi grijă ca boilerul şi integrarea boilerului în
sistem să fie în conformitate cu reglementările
europene şi naţionale relevante.
■
Rotex nu-şi asumă răspunderea pentru situaţiile
incorecte sau nesigure în sistemul boilerului.
1 2 3 4 3 5 6
9
10
12
12
13
19
11
1 Unitatea exterioară
2 Unitatea interioară
3 Ventil electronic de
destindere
4 Schimbătorul de
căldură al agentului
frigorific
5 Schimbător de căldură
pentru apă
6 Pompă
7 Ventil cu 3 căi cu
servomotor (opţional)
8 Rezervor de apă
menajeră caldă
(opţional)
9 Compresor
A B
C1
7 8
M
20
20
13
16 17 18
15
14
13 Clapetă de reţinere
(procurare la faţa
locului)
14 Pompă (procurare la
faţa locului)
15 Colector (procurare la
faţa locului)
16 Ventil de ocolire
(procurare la faţa
locului)
17 Ventil de închidere
(procurare la faţa
locului)
18 Radiator (procurare la
faţa locului)
19 Ventil acvastat
(procurare la faţa
locului)
