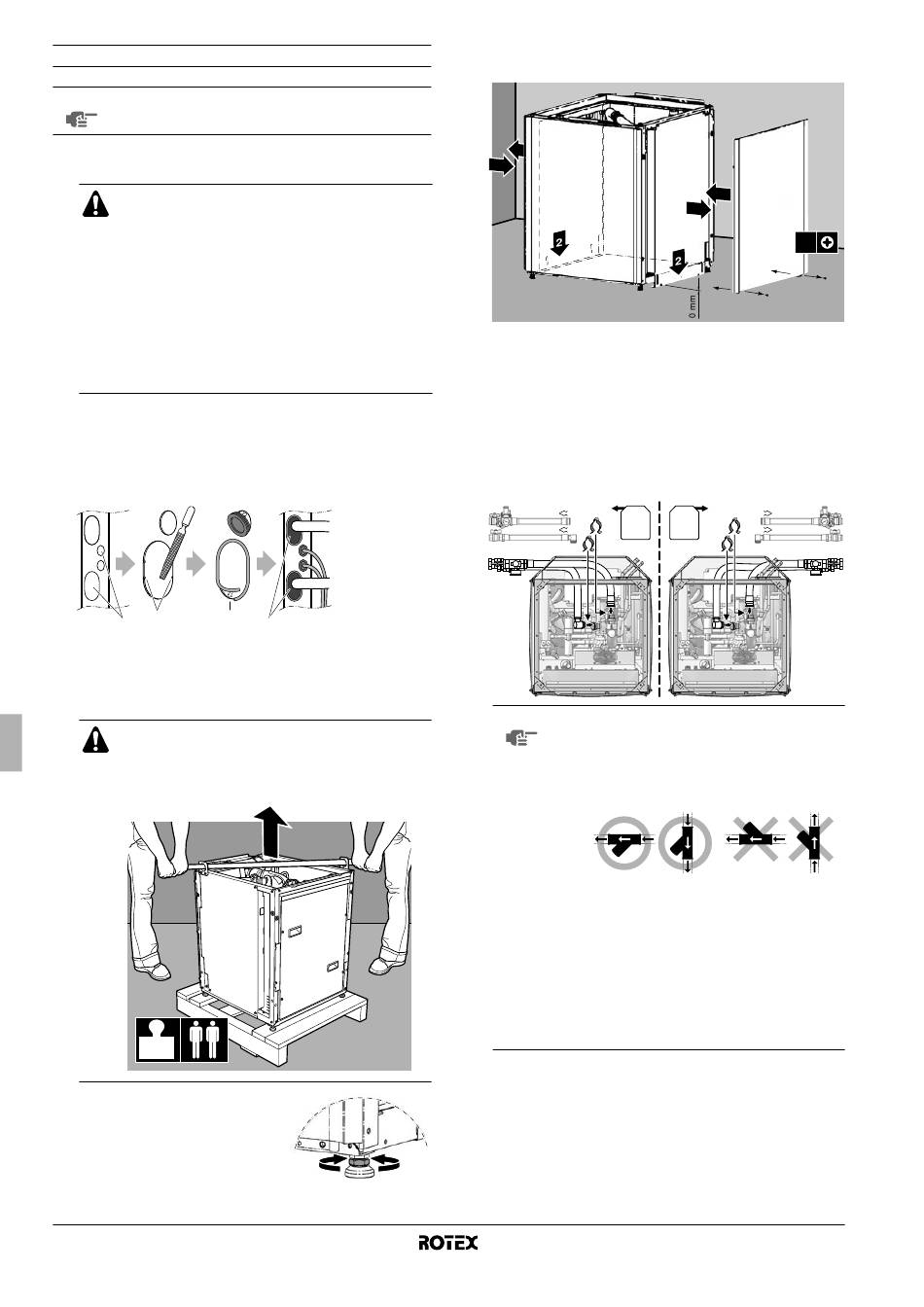

Installazione dell'unità interna
NOTA Per informazioni sull'installazione dell'unità esterna,
consultare il relativo manuale d'installazione.
■
Per la connessione delle tubazioni e dei cavi elettrici, sono
previsti dei fori ciechi sul retro dell'unità.
■
I fori ciechi si trovano su entrambi i lati dell'unità.
Fare attenzione ad aprire i fori appropriati a
seconda della posizione di installazione.
■
Le tubazioni del refrigerante e quelle dell'acqua
devono passare in fori ciechi diversi.
■
I collegamenti elettrici a basso voltaggio (LV) e i
collegamenti elettrici ad alto voltaggio, così come
i collegamenti
devono sempre essere inseriti nell'unità separa-
tamente attraverso i 2 fori ciechi superiori sul lato
sinistro dell'unità (vedere figura 4).
■
NON utilizzare il foro cieco inferiore a sinistra.
■ Per rompere un foro cieco, colpirlo con un martello.
■ Quando si fanno passare i cavi elettrici attraverso i fori ciechi,
rimuovere tutte le sbavature dai bordi dei fori ciechi.
■ Installare le guarnizioni (accessori) intorno ai fori ciechi per
evitare di danneggiarli.
1 2 3
1 Foro cieco
2 Sbavatura
■
Collocare l'unità nella posizione d'installazione adeguata.
L'unità interna pesa circa 145 kg. Il sollevamento
dell'unità richiede l'intervento di almeno due persone.
Sollevare l'unità utilizzando le piastre consegnate
insieme alla stessa.
145 kg
■
Livellare l'unità in una posizione
stabile utilizzando i piedini
livellamento.
Manuale d'installazione
11
dell'alimentazione (HV+PS),
4
3 Guarnizione
4 Stucco o materiali
isolanti (non di fornitura)
di
■
Premere le strisce acustiche a terra e fissare i pannelli laterali
con le apposite viti.
1
3
■
Chiudere il/i pannello/i acustico/i e quello/i decorativo/i che
saranno dalla parte del muro e per i quali il fissaggio non sarà
più possibile dopo che l'unità sarà stata definitivamente
collocata nella posizione finale.
■
Collegare prima il tubo esistente al tubo flessibile dell'acqua in
dotazione con l'unità. Collegare quindi il tubo flessibile
dell'acqua con l'impianto idraulico dell'unità attraverso i fori
ciechi appositamente predisposti, per prevenire un eccessivo
piegamento (attorcigliamento) del tubo flessibile dell'acqua a
seguito dell'operazione.
■
NOTA Scegliere attentamente la posizione di
installazione del tubo flessibile di ingresso
dell'acqua.
■
In base alla direzione del flusso dell'acqua, il
filtro dell'acqua deve essere posizionato
come mostrato nella figura.
■
Lasciare uno spazio sufficiente in modo da
consentire facile accesso per la pulizia del
filtro dell'acqua e per i controlli periodici del
funzionamento della valvola di sicurezza.
■
Predisporre un tubo flessibile per lo scarico
della valvola di sicurezza (non di fornitura).
■
Sorreggere se necessario il tubo di ingresso
dell'acqua e il tubo di uscita dell'acqua in
modo da non sottoporre a sollecitazioni
meccaniche le tubature esistenti.
Unità interna per sistema a pompe di calore aria-acqua
3
1
2x
RKHBRD011~016ABV1+Y1
4PW61218-1A
