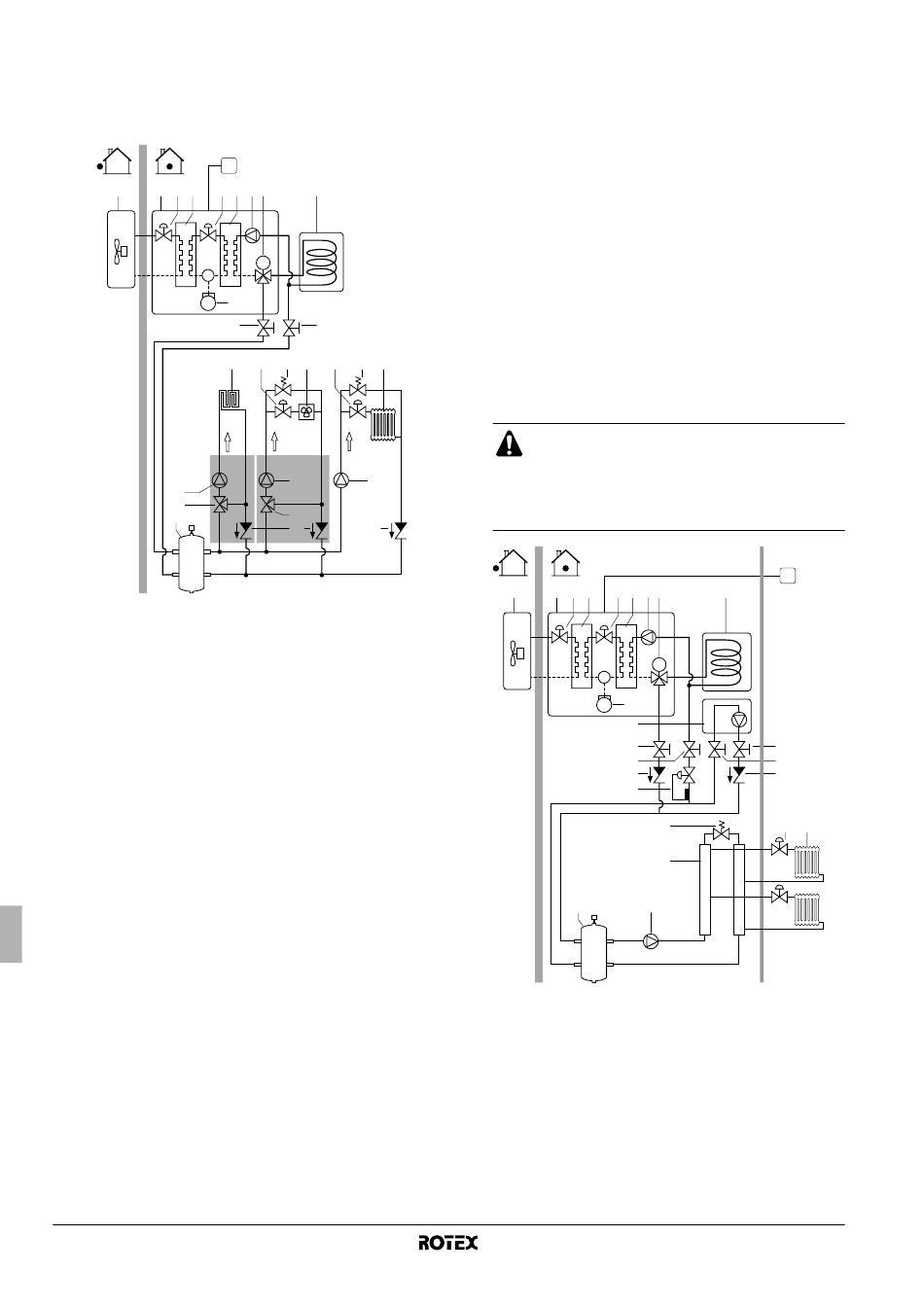

■ Patrón B
El depósito de agua caliente sanitaria está instalado en un
circuito separado (con una válvula de 3 vías) del
dispositivo(s) reductor(es) de temperatura. Esta configura-
ción no permite el funcionamiento simultáneo de a
calefacción para habitaciones y el agua caliente sanitaria.
C1
1 2 3 4 3
10
12
FHL
35°C
TRD1
19
18
11
1 Unidad exterior
2 Unidad interior
3 Válvula de expansión
electrónica
4 Intercambiador de
calor de refrigerante
5 Intercambiador de
calor del agua
6 Bomba
7 Válvula de 3 vías
motorizada (opcional)
8 Depósito de agua
caliente sanitaria
(opcional)
9 Compresor
10 Válvula de cierre
11 Botella de equilibrado
(suministro
independiente)
12 FHL: Circuito cerrado
de calefacción radiante
en suelos (suministro
independiente)
Consulte el capítulo "Control de puntos de referencia
múltiples" en la página 31 para obtener más información
sobre la configuración del sistema.
Manual de instalación
5
5 6 7 8
M
9
10
13 14 15 16 14 17
FCU
45°C 65°C
TRD2
19 19
18
20 20
13 Válvula de cierre
(suministro
independiente) o kit de
válvulas de 2 vías
EKVKHPC para el
convector de la bomba
de calor (opcional)
14 Válvula de bypass
(suministro
independiente)
15 FCU: Unidad fancoil o
FWXV (opcional)
16 Válvula de cierre
(suministro
independiente)
17 Radiador (suministro
independiente)
18 Válvula de mezcla
(suministro
independiente)
19 Bomba (suministro
independiente)
20 Válvula antirretorno
(suministro
independiente)
C1 Mando a distancia
TRD1 Dispositivo reductor de
temperatura 1
TRD2 Dispositivo reductor de
temperatura 2
Ejemplos de aplicación con 2 fuentes de calor
diferentes (caldera auxiliar + unidad RKHBRD)
Cuando se utilicen 2 fuentes de calor, se recomienda utilizar la
botella de equilibrado de la siguiente forma:
■
Aplicación 5
Calefacción de interiores con caldera auxiliar (funcionamiento
alterno)
Calefacción para habitaciones, bien mediante la unidad interior
de Rotex o mediante una caldera auxiliar conectada al sistema.
Un contacto auxiliar determina si estará en funcionamiento la
unidad interior RKHBRD* o la caldera. Este contacto auxiliar
puede ser, por ej., un termostato de temperatura exterior, un
contacto de tarifa eléctrica nocturna, un contacto de
accionamiento manual, etc.
El funcionamiento bivalente solamente es posible para la
calefacción para habitaciones no para el calentamiento de agua
caliente sanitaria. El agua caliente sanitaria en dicha aplicación
siempre se suministra a través del depósito de agua caliente
sanitaria, que está conectado a la unidad interior Rotex.
Se puede integrar la caldera auxiliar en el sistema de tuberías y
en el cableado de la obra de acuerdo con la ilustración que se
muestra más abajo.
■
Asegúrese de que la caldera y la integración de
la caldera en el sistema cumplan con la
regulaciones nacionales y europeas.
■
Rotex no se hace responsable de situaciones
incorrectas o inseguras en el sistema de la
caldera.
1 2 3 4 3 5 6
9
10
12
12
13
19
11
1 Unidad exterior
2 Unidad interior
3 Válvula de expansión
electrónica
4 Intercambiador de calor
de refrigerante
5 Intercambiador de calor
del agua
6 Bomba
7 Válvula de 3 vías
motorizada (suministro
independiente)
8 Tanque de ACS
Unidad interior para bomba de calor de aire-agua
A B
C1
7 8
M
20
20
13
16 17 18
15
14
13 Válvula antiretorno
(suministro independiente)
14 Bomba (suministro
independiente)
15 Colector (suministro
independiente)
16 Válvula de by-pass
(suministro independiente)
17 Válvula de cierre
(suministrada
independientemente)
18 Radiador (suministro
independiente)
RKHBRD011~016ABV1+Y1
4PW61218-1A
