M
AINTENANCE ET ENTRETIEN
Afin de garantir une disponibilité maximale de l'unité, un certain
nombre de contrôles et de vérifications doivent être effectués à
intervalles réguliers sur l'unité et au niveau du câblage local.
Cette maintenance doit être effectuée par un technicien Rotex local.
Pour effectuer les opérations de
maintenance comme mentionné
ci-dessous, il est seulement
nécessaire de retirer le panneau
décoratif avant.

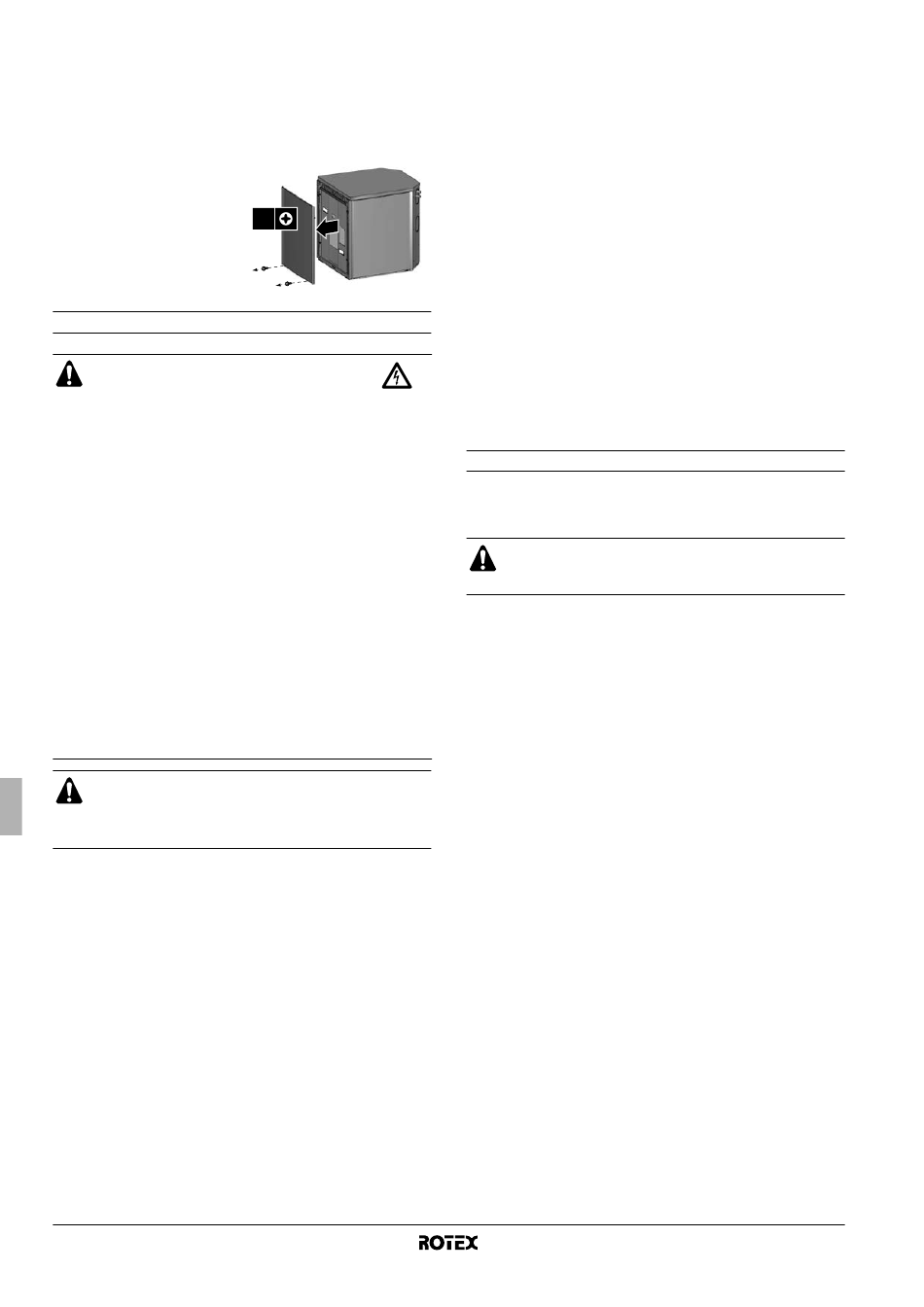

Pour retirer le panneau décoratif
avant, déposer les 2 vis du bas et
ensuite, décrocher le panneau.
Opérations de maintenance
AVERTISSEMENT: CHOC ELECTRIQUE
■
Avant d'exécuter une opération de maintenance ou
une réparation, vous devez mettre le disjoncteur sur
arrêt sur le panneau d'alimentation, retirer les fusibles,
puis ouvrir les dispositifs de protection de l'unité.
■
S'assurer que l'alimentation électrique de l'unité
extérieure est coupée avant d'entamer toute activité
de maintenance ou de réparation.
■
Ne pas toucher les parties sous tension pendant
10 minutes une fois que l'alimentation électrique est
coupée en raison du risque de haute tension.
■
Par ailleurs, mesurer les points comme illustré dans la
figure 5 au moyen d'un testeur et vérifier que la
tension de la capacitance dans le circuit principal est
supérieure à 50 V CC.
■
Le chauffage du compresseur peut fonctionner même
en mode d'arrêt.
■
A noter que certaines parties de la boîte de
composants électriques sont chaudes.
■
Veiller à ne pas toucher de partie conductrice.
■
Ne pas rincer l'unité intérieure. Cela pourrait
provoquer un choc électrique ou un incendie.
Pensez à votre sécurité!
Toucher une partie en métal de la main (comme la vanne
d'arrêt) afin d'éliminer l'électricité statique et de protéger la
carte de circuits imprimés avant d'effectuer l'entretien.
Contrôles
Les vérifications décrites doivent être exécutées au moins une fois
par an par un personnel qualifié.
1 Soupape de décharge de pression d'eau
Vérifier le bon fonctionnement de la soupape de décharge de
pression en tournant le bouton rouge de la soupape dans le
sens inverse des aiguilles d'une montre:
■ Si aucun claquement n'est audible, contacter un revendeur
local.
■ Au cas où l'eau ne cesse de s'écouler de l'unité, fermer les
vannes d'arrêt d'entrée et de sortie d'eau pour commencer,
puis contacter le revendeur local.
2 Flexible de la soupape de décharge de pression
Vérifier que le flexible de la soupape de décharge de pression
est positionné de manière appropriée pour vidanger l'eau.
3 Coffret électrique de l'unité intérieure
Effectuer une inspection visuelle complète du coffret électrique
et rechercher des défauts évidents tels que des connexions
détachées ou des câbles défectueux.
Manuel d'installation
36
2x
4 Pression d'eau
Vérifier si la pression d'eau est supérieure à 1 bar.
Si nécessaire, ajouter de l'eau.
5 Filtre à eau
Nettoyer le filtre à eau.
Charge et vidage
■
Lorsque la charge, la récupération et le vidage du circuit R134a
sont requis, le réglage sur place [E-00] doit être activé. Se
reporter aux réglages sur place décrits dans "[E] Mode
d'entretien" à la page 27.
■
Pour la charge, la récupération et le vidage du circuit R410A, se
reporter au manuel d'installation de l'unité extérieure.
D
ÉPANNAGE
Ce chapitre apporte des informations utiles pour l'établissement d'un
diagnostic et la correction de certaines pannes susceptibles de se
produire.
Cette recherche des panne et les actions correctrices correspondan-
tes ne peuvent être effectuées par un technicien Rotex local.
Directives générales
Avant de commencer la procédure de dépannage, inspecter
minutieusement l'unité à la recherche de défauts apparents, tels que
des connexions desserrées ou des câblages défectueux.
Lors d'une inspection du coffret électrique de l'appareil,
assurez-vous que l'interrupteur principal de l'unité est sur
arrêt.
Lorsqu'un dispositif de sécurité a été activé, arrêter l'unité et
rechercher la cause du déclenchement du dispositif de sécurité avant
de le réinitialiser. Les dispositifs de sécurité ne doivent être pontés
ou réglés en aucun cas sur une valeur autre que le réglage usine. Si
la cause du problème est indétectable, contacter le revendeur le plus
proche
.
Si la soupape de décharge de pression ne fonctionne pas correcte-
ment et doit être remplacée, toujours rebrancher le flexible fixé à la
soupape de décharge de pression pour éviter que l'eau ne s'écoule
de l'unité!
Unité intérieure pour système de pompe à chaleur air à eau
RKHBRD011~016ABV1+Y1
4PW61218-1A
