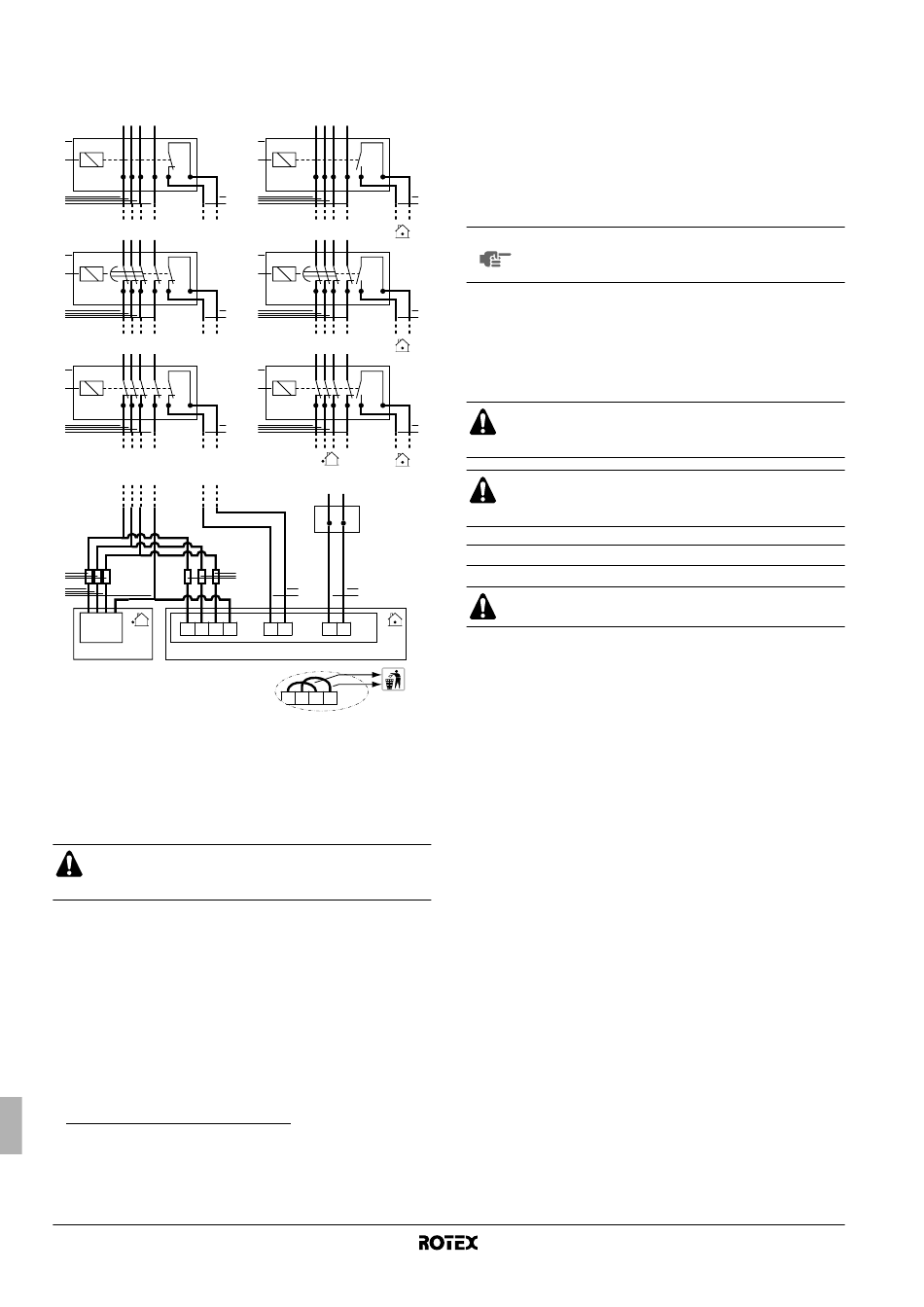

Numai pentru tipuri de unitate Y1 (3~)
[6-04]=1
1
L1 L2L3 N
1
2 S1S
3
2
L1 L2L3 N
1
2 S1S
3
3
L1 L2L3 N
1
2 S1S
3
6
3
L1 L2 L3 N X1M
1 Cutia de alimentare a reţelei cu tarife diferenţiate
2 Receptor ce controlează semnalul companiei furnizoare de
electricitate
3 Reţea de alimentare cu tarife diferenţiate
4 Contact fără tensiune spre unitatea interioară
5 Reţea de alimentare cu tarif normal
6 Siguranţă (procurare la faţa locului)
În cazul instalării reţelei de alimentare cu tarife diferenţiate,
îndepărtaţi punţile de cablaj de pe X2M înainte de
instalarea reţelei de alimentare cu tarif normal.
Când unitatea interioară şi exterioară sunt conectate la o reţea cu
tarife diferenţiate, contactul fără tensiune al receptorului care
controlează semnalul pentru tarife diferenţiate al companiei furnizoare
de electricitate trebuie conectat la clemele 7 şi 8 ale X3M (aşa cum
este prezentat în figura de mai sus).
Când parametrul [6-04]=1 la momentul în care semnalul pentru tarife
diferenţiate este emis de compania furnizoare de electricitate, acel
contact se va deschide iar unitatea va trece în modul de oprire
(1)
forţată .
Când parametrul [6-04]=2 la momentul în care semnalul pentru tarife
diferenţiate este emis de compania furnizoare de electricitate, acel
contact se va închide iar unitatea va trece în modul de oprire forţată
(1) Când semnalul este emis din nou, contactul fără tensiune se închide iar unitatea
va reporni. Este prin urmare important să lăsaţi funcţia de repornire automată
activată. Consultaţi reglajul local "[8] Configurare opţională, [8-01]" de la capitolul
"Reglajele locale" la pagina 21.
(2) Când semnalul este transmis din nou, contactul fără tensiune se deschide iar
unitatea va reporni. Este prin urmare important să lăsaţi funcţia de repornire
automată activată. Consultaţi reglajul local "[8] Configurare opţională, [8-01]" din
capitolul "Reglajele locale" la pagina 21.
Manual de instalare
20
[6-04]=2
1
L1 L2L3 N
1
2 S1S
4 3
2
L1 L2L3 N
1
2 S1S
4 3
3
L1 L2L3 N
1
2 S1S
4 3
L N
6
4 5
X1M 7 8 X3M 8 9 X2M
8 9 10 11 X2M
Tip 1
Reţeaua de alimentare cu tarife diferenţiate este fără întreruperea
alimentării cu curent.
Tip 2
Reţeaua de alimentare cu tarife diferenţiate este cu întreruperea
alimentării cu curent după o perioadă de timp.
Tip 3
Reţeaua de alimentare cu tarife diferenţiate este cu întreruperea
4
imediată a alimentării cu curent.
NOTĂ Dacă reţeaua de alimentare cu tarife diferenţiate este
fără întreruperea alimentării, unitatea va fi forţată să se
oprească.
4
Punerea în funcţiune şi configurarea
Unitatea interioară trebuie configurată de instalator pentru a se potrivi
mediului în care se află instalaţia (climatul din exterior, etc.) şi
competenţei utilizatorului.
Este important ca toate informaţiile din acest capitol să fie
4
citite detaliat de instalator şi ca sistemul să fie configurat
conform aplicaţiei.
Când a survenit o întrerupere a alimentării de la reţea şi
alimentarea unităţii se reia, sistemul îşi va restabili automat
setările şi va reporni.
Verificări înainte de punerea în funcţiune
Decuplaţi alimentarea de la reţea înainte de a efectua
orice conexiune.
După instalarea unităţii, controlaţi următoarele:
1 Cablajul de legătură
Asiguraţi-vă de executarea corespunzătoare a cablajului de
legătură conform instrucţiunilor descrise la capitolul "Cablajul
electric" la pagina 16, conform schemelor de conexiuni şi
conform reglementărilor europene şi naţionale.
2 Siguranţe şi dispozitive de protecţie
Verificaţi ca siguranţele şi celelalte dispozitive de protecţie
instalate local să aibă dimensiunile şi tipurile specificate în
capitolul "Specificaţii electrice" la pagina 40. Aveţi grijă ca nici o
siguranţă sau dispozitiv de protecţie să nu fie şuntat.
3 Cablajul de împământare
Asiguraţi-vă ca legăturile de împământare să fie conectate
corespunzător şi bornele de împământare să fie strânse.
4 Cablajul intern
Controlaţi vizual cutia de distribuţie şi interiorul unităţii pentru a
depista conexiunile
deteriorate.
5 Instalarea
Verificaţi ca unitatea să fie instalată corespunzător, pentru a
evita zgomotele anormale şi vibraţiile la punerea în funcţiune a
unităţii.
6 Echipament deteriorat
Verificaţi interiorul unităţii pentru a depista componentele
deteriorate sau conductele deformate.
(2)
.
7 Scurgeri de agent frigorific
Verificaţi interiorul unităţii pentru a depista scurgerile de agent
frigorific. Dacă există scurgeri de agent frigorific, luaţi legătura
cu distribuitorul local.
Nu atingeţi agentul frigorific care s-a scurs din conexiunile
tubulaturii agentului frigorific.
Aceasta poate cauza degerături.
Unitate interioară pentru sistem de pompă termică aer la apă
slăbite sau componentele
RKHBRD011~016ABV1+Y1
4PW61218-1A
electrice
