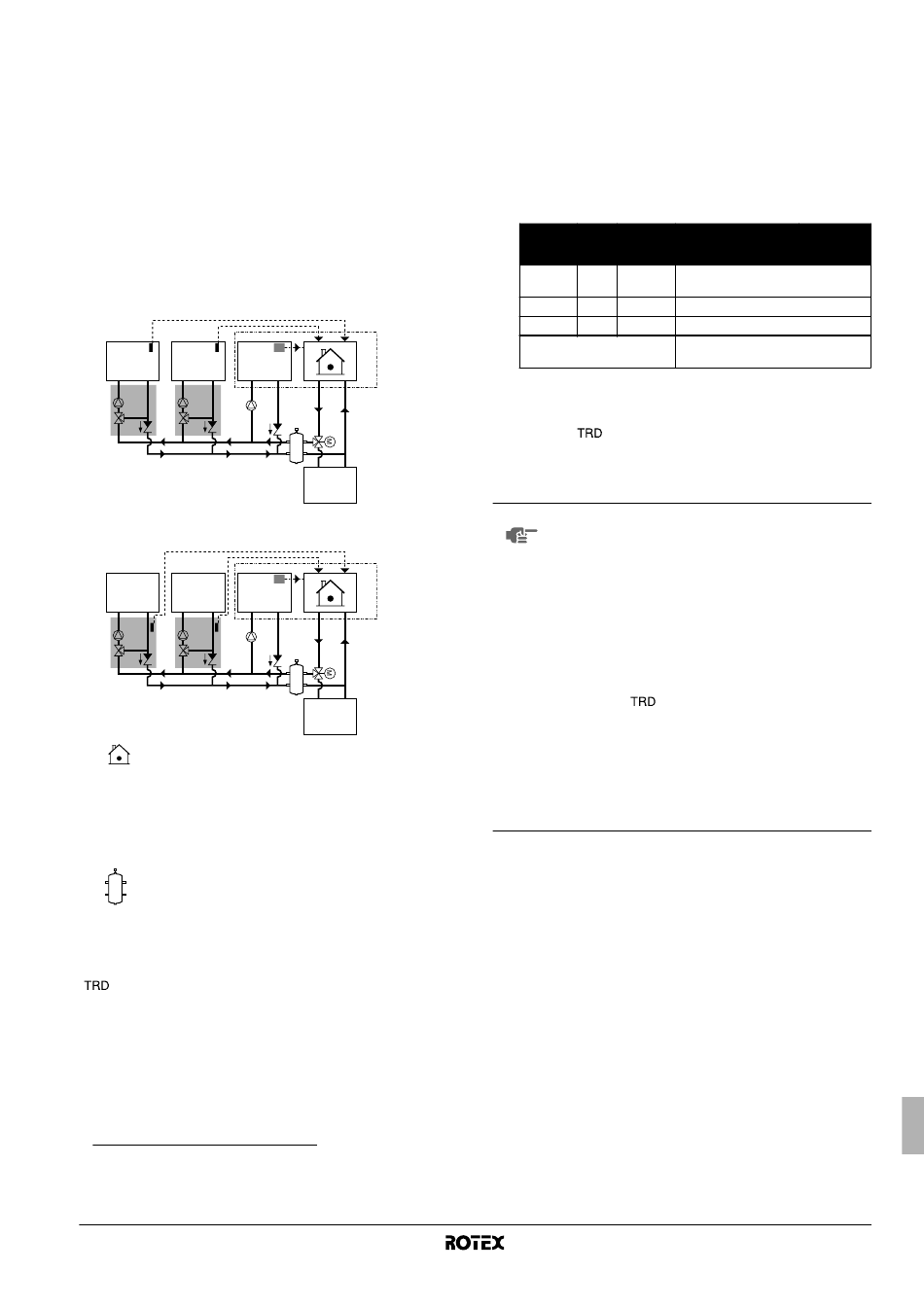

Controlul cu valoare de referinţă multiplă în conformitate cu
schema B
Configuraţia de bază a schemei B a valorii de referinţă multiple este
aceeaşi ca proiectul normal clasic, astfel că din nou nu este posibilă
funcţionarea simultană a încălzirii apei menajere şi a încălzirii
spaţiului.
Schema valorii de referinţă multiple B este focalizată pe operaţiunea
de încălzire a spaţiului şi permite utilizarea unor valori de referinţă
multiple în combinaţie cu telecomanda sau cu termostatul de
încăpere extern.
Configuraţia schemei B permite 3 valori de referinţă pentru încălzirea
spaţiului şi 1 valoare de referinţă pentru apa menajeră caldă.
Semnalele de solicitare pentru încălzirea spaţiului pot fi puse în
aplicare în 2 moduri diferite (opţiunea instalatorului):
■
semnal termo ON/OFF (de la termostatul de încăpere extern)
Space 1 Space 2 Space 0
TRD TRD
■
semnal de stare (activ/inactiv) de la dispozitivul de reducere
corespunzător al temperaturii
Space 1 Space 2 Space 0
TRD TRD
Unitate interioară
DHW Rezervorul de apă menajeră caldă
TRD Dispozitiv de reducere a temperaturii
Space 0 Spaţiul 0
Space 1 Spaţiul 1
Space 2 Spaţiul 2
Vas compensator
A Control clasic cu termostat de încăpere cu funcţia de
termostat de încăpere a telecomenzii şi termostatul de
încăpere extern
Spaţiul 0, fără utilizarea unui dispozitiv de reducere a temperaturii
( ), trebuie să fie legat întotdeauna la cea mai înaltă valoare de
referinţă a temperaturii apei şi poate fi controlat de funcţia de
termostat de încăpere a telecomenzii sau de termostatul de încăpere
extern. Setările pentru spaţiul 0 pot fi efectuate pe telecomandă
(precum în timpul funcţionării normale
Conexiunile electrice pe unitate trebuie executate pe placa opţională
cu circuite imprimate pentru solicitări.
(1) Când se utilizează funcţionarea automată funcţie de vreme pentru setarea
spaţiului 0, trebuie să vă asiguraţi că cea mai joasă temperatură posibilă a valorii
de referinţă mobile a spaţiului 0 (inclusiv posibila valoare negativă a devierii) este
mai mare decât valoarea de referinţă a temperaturii spaţiilor 1 şi 2.
Asta înseamnă că reglajul local [3-03] al spaţiului 0 trebuie să fie mai mare decât
valoarea de referinţă a temperaturii spaţiilor 1 şi 2.
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1A
A
DHW
A
DHW
(1)
).
Configurarea schemei B este efectuată prin reglaje locale:
1 Selectaţi schema corespunzătoare: [7-02]=1
Cuplaţi valoarea de referinţă multiplă 1: [7-03]=0 ➞ [7-03]=1
2
Cuplaţi valoarea de referinţă multiplă 2: [7-04]=0 ➞ [7-04]=1
3 Introduceţi valoarea de referinţă multiplă 1 pentru temperatură:
[A-03] (vezi mai jos)
Introduceţi valoarea de referinţă multiplă 2 pentru temperatură:
[A-04] (vezi mai jos)
Exemplu de configuraţie:
Valoare
de Reglaj
referinţă local
Spaţiul 0 65°C Tele-
comandă
Spaţiul 1 45°C [A-03]
Spaţiul 2 35°C [A-04]
Apa rezultată de la pompă
termică
Schema B poate fi de asemenea utilizată pentru efectuarea unor
zonări multiple primare (dacă toate valorile de referinţă ale tempera-
turii sunt selectate identice, nu sunt necesare dispozitive de reducere
a temperaturii ( ).
Pot fi generate semnale multiple termo ON pentru 3 încăperi.
Semnalele termo OFF sunt valabile numai dacă toate solicitările sunt
OFF.
■
Controlul temperaturii apei la ieşire nu este
NOTĂ
permis pentru schema B.
■
Este responsabilitatea instalatorului să se asigure
că nu se pot produce situaţii nedorite (de ex.
temperatură prea mare a apei spre buclele de
încălzire a podelei, etc.).
■
Este responsabilitatea instalatorului să se asigure
că circuitul de apă este bine echilibrat (de ex.
când survine o solicitare de apă menajeră caldă,
va fi debit suficient şi spre alte aparate, etc.)
■
Rotex nu oferă dispozitive de reducere a tempe-
raturii ( ). Acest sistem oferă doar posibilitatea
utilizării valorilor de referinţă multiple.
■
Când spaţiul 0 este în termo OFF, dar spaţiul 1
sau 2 sunt active, spaţiul 0 va fi alimentat cu apă
la o temperatură egală cu cea mai ridicată valoare
de referinţă a spaţiilor 1 şi 2.
Aceasta poate duce la încălzirea nedorită a
spaţiului 0.
Stare termo
OFF ON OFF OFF OFF
OFF ON/OFF ON ON OFF
OFF ON/OFF OFF ON ON
OFF 65°C 45°C 45°C 35°C
