Příklady aplikace se 2 různými zdroji tepla (pomocný
kotel + jednotka RKHBRD)
V případě použití 2 zdrojů tepla je doporučeno použít vyrovnávací
láhev následujícím způsobem:
■
Aplikace 5
Ohřev prostor s pomocným kotlem (střídavý provoz)
Použití k vyhřívání prostor pomocí vnitřní jednotky Rotex nebo
pomocného kotle připojeného k systému. Provoz vnitřní
jednotky nebo kotle RKHBRD*
kontaktem. Tímto pomocným kontaktem může být například
termostat venkovní teploty, spínací kontakt elektrického tarifu,
ručně ovládaný kontakt atd.
Dvojčinný provoz je k dispozici pouze u prostorového vytápění,
nikoli pro ohřev horké užitkové vody. Ohřev horké užitkové vody
je v takovýchto aplikacích vždy zajišťován pomocí nádrže na
horkou užitkovou vodu připojené k vnitřní jednotce Rotex.

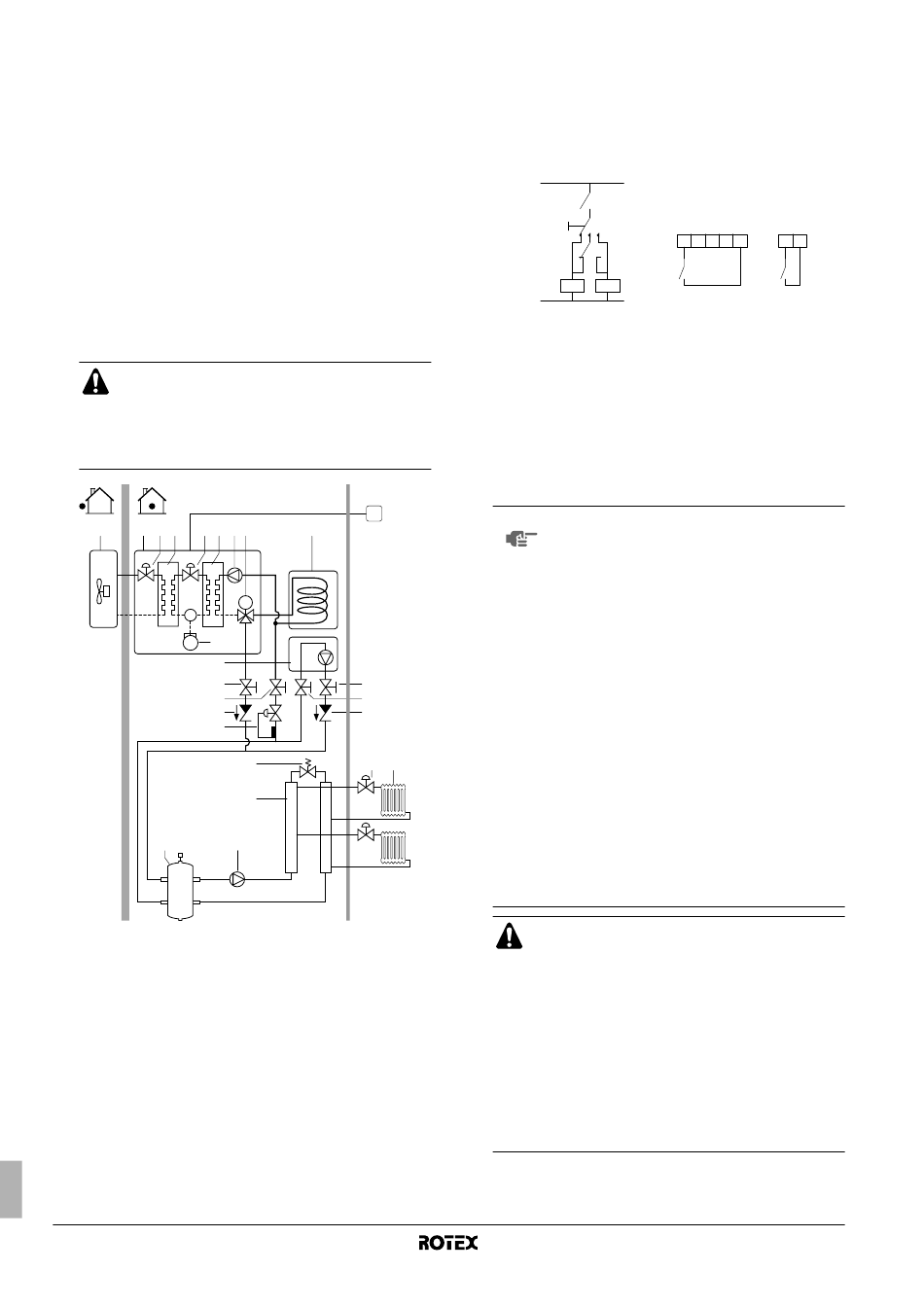

Pomocný kotel musí být integrován do potrubí a do zapojení
podle dále uvedených obrázků.
■
Dbejte na to, aby kotel a jeho integrace do
systému odpovídaly příslušným evropským a
národním předpisům.
■
Společnost Rotex nemůže nést odpovědnost za
následky chybné nebo nebezpečné instalace
systému kotle.
1 2 3 4 3 5 6
9
10
12
12
13
19
11
1 Venkovní jednotka
2 Vnitřní jednotka
3 Elektronický expanzní
ventil
4 Tepelný výměník
chladiva
5 Vodní tepelný výměník
6 Čerpadlo
7 Motorem ovládaný
3-cestný ventil
(volitelné příslušenství)
8 Nádrž na horkou
užitkovou vodu
(volitelné příslušenství)
9 Kompresor
Instalační manuál
5
je určován pomocným
A B
C1
7 8
M
20
20
13
16 17 18
15
14
12 Uzavírací ventil
13 Zpětný ventil
(běžná dodávka)
14 Čerpadlo
(běžná dodávka)
15 Kolektor
(běžná dodávka)
16 Obtokový ventil
(běžná dodávka)
17 Uzavírací ventil
(běžná dodávka)
18 Radiátor
(běžná dodávka)
19 Ventil Aquastat
(běžná dodávka)
10 Kotel (běžná dodávka)
11 Vyrovnávací láhev
(běžná dodávka)
■
Elektrická instalace
L
th
RKHBRD*/auto / Boiler
C
K1A K2A
N
Boiler thermostat Thermostat kotel
C Pomocný kontakt (obvykle uzavřený)
th Pokojový termostat jen při topení
K1A Pomocné relé pro aktivaci jednotky RKHBRD*
(běžná dodávka)
K2A Pomocné relé k aktivaci kotle (běžná dodávka)
■
Provoz
Pokud sepne pokojový termostat (termostaty) (th), v závislosti
na poloze pomocného kontaktu (C) bude uvedena do provozu
jednotka RKHBRD* nebo kotel.
■
POZNÁMKA Zajistěte, aby byl pomocný kontakt (C)
nastaven na dostatečnou diferenci nebo
časovou prodlevu tak, aby nedocházelo k
příliš častému přepínání mezi jednotkou
RKHBRD* a kotlem. Jestliže pomocný
kontakt (C) je termostatem venkovní teploty,
termostat instalujte ve stínu tak, aby nebyl
ovlivněn ani zapínán či vypínán (ON/OFF)
sluncem.
Časté přepínání může způsobit předčasnou
korozi kotle. Obraťte se na výrobce kotle.
■
Jednotka RKHBRD* bude během provozu
pracovat tak, aby byla dosažena cílová
výstupní teplota vody nastavená pomocí
uživatelského rozhraní. Je-li aktivní režim
provozu závisející na počasí, teplota vody se
stanoví automaticky podle venkovní teploty.
Během provozu kotle při ohřevu místnosti
bude kotel pracovat tak, aby bylo dosaženo
cílové výstupní teploty vody nastavené na
ovládací jednotce kotle.
Cílovou
nenastavujte na ovládací jednotce kotle
vyšší než 80°C.
Zajistěte, aby teplota vody vracející se do výměníku
RKHBRD* nikdy nepřesahovala 80°C.
Z tohoto důvodu nikdy nenastavujte výstupní teplotu
vody na řídící jednotce kotle vyšší než 80°C, a je-li to
nutné, do zpětného toku vody jednotky RKHBRD*
instalujte ventil aquastat
Zajistěte, aby byly v systému správně nainstalovány
zpětné ventily (z běžné dodávky).
Dbejte na to, aby nedocházelo k častému zapínání a
vypínání pokojového termostatu (th).
Společnost Rotex nenese žádnou odpovědnost za
jakékoliv škody vzniklé v důsledku nedodržení tohoto
pravidla.
(a) Ventil aquastat musí být nastaven na teplotu 80°C a musí pracovat tak,
aby uzavíral zpětný tok vody do jednotky, pokud naměřená teplota vody
přesahuje 80°C. Při poklesu teploty musí ventil aquastat znovu otevřít
zpětný průtok vody do jednotky RKHBRD*.
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
20 Uzavírací ventil
(běžná dodávka)
C1 Dálkový ovladač
A Místo instalace
B Obývací pokoj
RKHBRD* Boiler
thermostat
A8P
1 2 3 4 5 X Y
K1A K2A
výstupní teplotu vody nikdy
(a)
.
RKHBRD011~016ABV1+Y1
4PW61218-1A
