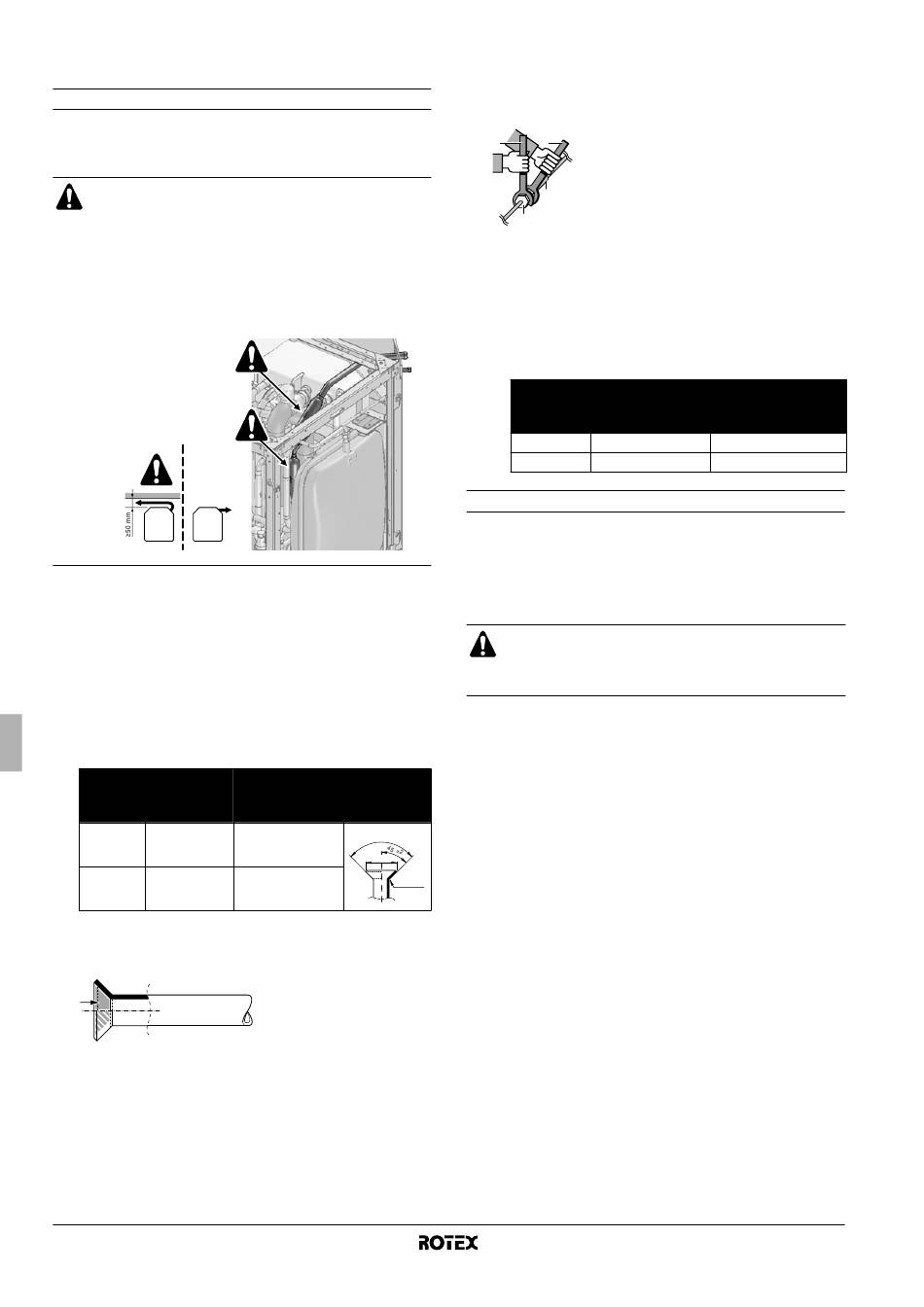

C
OLLEGAMENTO DELLE TUBAZIONI

Installazione delle tubazioni del refrigerante

Per tutte le linee guida, le istruzioni e le specifiche relative all'installa-
zione delle tubazioni del refrigerante tra l'unità interna e quella
esterna, consultare il manuale d'installazione dell'unità esterna.
■
Prima di effettuare la brasatura, proteggere l'interno
dell'unità dai danni causati dalla fiamma durante la
brasatura stessa.
■
Durante la brasatura dei collegamenti per il refrige-
rante, assicurarsi di raffreddare i filtri del refrigerante
del circuito R410A (con un panno imbevuto di acqua
fredda) all'interno
posizione dei filtri del refrigerante, fare riferimento alla
seguente figura.

Indicazioni sugli attacchi svasati

■
I dadi svasati non devono essere riutilizzati. Utilizzarne di nuovi
onde evitare perdite.
■
Utilizzare un tagliatubi ed uno strumento per svasature adeguati
al tipo di refrigerante impiegato.
■
Usare unicamente i dadi svasati temprati consegnati con l'unità.
L'uso di dadi svasati diversi può causare la perdita del
refrigerante.
■
Fare riferimento alla tabella con le dimensioni delle svasature e
le coppie di serraggio (un serraggio troppo elevato può produrre
la spaccatura della svasatura).
Dimensioni
delle
tubazioni Coppia di
(mm) serraggio (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Prima di inserire il dado svasato, lubrificare la superficie interna
della filettatura con olio eterico o esterico, quindi avvitarlo a
mano per 3 o 4 giri prima di serrarlo definitivamente.
Manuale d'installazione
13
dell'unità. Per conoscere la
Dimensioni della Sagoma della
svasatura A (mm) svasatura (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
■
Quando si svita un dado svasato, utilizzare sempre due chiavi
contemporaneamente.
Quando si collegano le tubazioni, usare sempre una chiave
inglese e una torsiometrica contemporaneamente per stringere
il dado svasato, onde evitare perdite e rotture del dado svasato.
4 2 1
2
3
1
4
3
Non consigliato ma solo in caso di emergenza.
Nel caso fosse necessario collegare la tubazione con una
chiave torsiometrica, attenersi
installazione:
■ Serrare il dado svasato con una chiave inglese fino al punto
in cui la coppia di serraggio aumenta improvvisamente.
■ Da quella posizione, stringere ulteriormente il dado svasato
con un angolo simile a quello elencato di seguito:
Dimensioni
delle
tubazioni Ulteriore angolo di
(mm) serraggio (gradi)
Ø9,5 60~90
Ø15,9 30~60

Installazione delle tubazioni idrauliche

Controllo del circuito idraulico

Le unità sono dotate di un attacco d'ingresso e di un attacco d'uscita
dell'acqua per il collegamento con il circuito idraulico. Quest'ultimo
deve essere montato da un tecnico abilitato, in conformità alle norme
europee e nazionali.
L'unità deve essere utilizzata solo in un sistema idraulico
chiuso. L'utilizzo con un circuito idraulico aperto può
comportare una corrosione eccessiva delle tubazioni
idrauliche.
Prima di continuare l'installazione dell'unità, occorre controllare i
seguenti punti:
■
La pressione massima dell'acqua è 4 bar.
■
La temperatura massima dell'acqua è 85°C.
■
In tutti i punti bassi del circuito idraulico sono stati installati
rubinetti di scarico allo scopo di poter drenare tutta l'acqua
durante la manutenzione.
Per il drenaggio dell'acqua dall'impianto idraulico dell'unità
interna è prevista un'apposita valvola.
■
Assicurarsi di fornire un drenaggio adeguato per la valvola di
sicurezza, in modo da evitare che l'acqua entri in contatto con i
componenti elettrici.
■
In tutti i punti alti del circuito idraulico sono stati installati degli
sfoghi d'aria. Le valvole devono essere installate in posizioni
facilmente accessibili al personale di manutenzione. È previsto
uno spurgo dell'aria automatico all'interno dell'unità interna.
Verificare che la valvola di spurgo dell'aria non sia serrata, in
modo da garantirel'eliminazione automatica dell'aria nel circuito
idraulico.
■
Accertarsi che i componenti installati sulle tubazioni esistenti
siano in grado di resistere alla pressione e alla temperatura
dell'acqua.
■
Utilizzare sempre materiali compatibili con l'acqua utilizzata nel
sistema e con i materiali utilizzati nell'unità interna.
Unità interna per sistema a pompe di calore aria-acqua
Unione della tubazione
Chiave fissa
Dado svasato
Chiave torsiometrica
al seguente metodo
Lunghezza del braccio
della chiave
raccomandata (mm)
±200
±300
RKHBRD011~016ABV1+Y1
4PW61218-1A
