ANORÂMICA DA UNIDADE INTERIOR

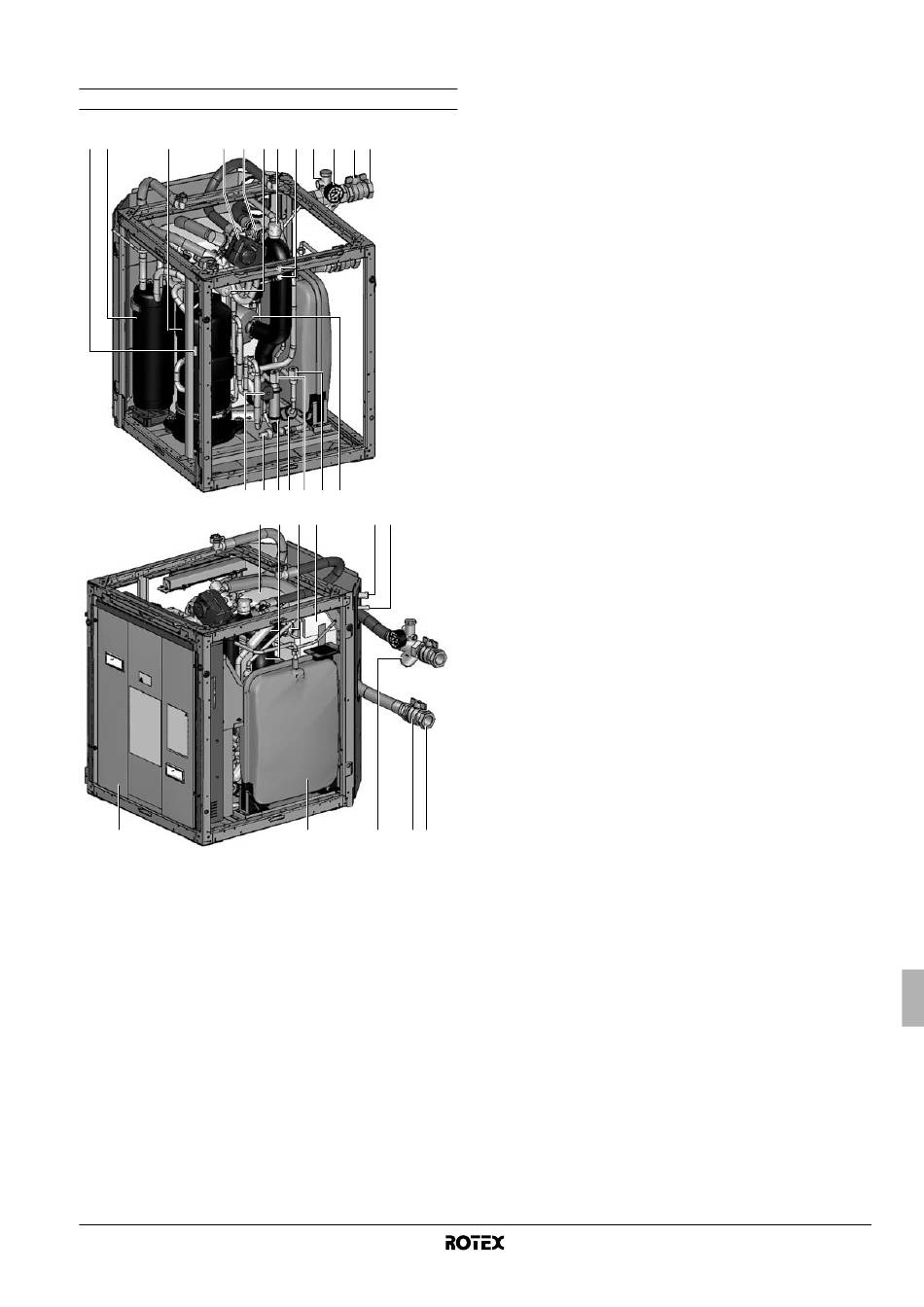

Componentes principais

2 18 17 19 24
21 10
3
RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1A
20 1 16 15 13 7 8
2 2 23 23 14
4 2 22 4 6 5
12 11 7 9
1. Válvula de purga de ar
O ar remanescente no sistema de água pode ser retirado
automaticamente, através da válvula de purga de ar.
2. Sensores de temperatura (termístores)
OS sensores de temperatura determinam a temperatura da
água e do refrigerante em vários pontos do circuito.
3. Caixa de distribuição
A caixa de distribuição contém os principais componentes
eléctricos e electrónicos da unidade interior.
4. Permutadores de calor
5. Ligação para o refrigerante (líquido) R410A
6. Ligação para o refrigerante (gás) R410A
7. Válvulas de fecho
As válvulas de fecho, na conexões de entrada e de saída da
água, permitem isolar o circuito de água da unidade interior do
circuito de água do edifício. Isto simplifica a drenagem e a
limpeza do filtro na unidade interior.
8. Ligação da entrada de água
9. Ligação da saída de água
10. Válvula de drenagem
11. Filtro de água
O filtro retira a sujidade da água, para evitar danos à bomba ou
entupimentos no permutador de calor. O filtro de água tem de
ser limpo regularmente. Consulte "Actividades de manutenção"
na página 37.
12. Reservatório de expansão (12 l)
13. Manómetro
O manómetro permite ler a pressão da água no circuito.
14. Bomba
A bomba faz circular a água no circuito.
15. Válvula de segurança
A válvula de segurança evita que haja uma excessiva pressão
da água no circuito, abrindo-se aos 3 bar, para libertar alguma
água.
16. Orifícios de serviço R134a
17. Compressor
18. Acumulador
19. Válvula de 3 vias (opcional) (fornecida com o tanque de água
quente doméstica RKHTS*)
A válvula motorizada de 3 vias determina se a saída de água é
usada para aquecimento ambiente ou para o tanque de água
quente doméstica.
20. Válvula de 4 vias
21. Válvula de 2 vias
22. Corte térmico
23. Válvula electrónica de expansão
24. Encaixe T (opcional) (fornecido com o tanque de água quente
doméstica RKHTS*)
