2 adet veya daha fazla farklı ısı yayıcı ve 1 adet ısı
kaynağı ile uygulama örnekleri (RKHBRD ünitesi)
Farklı ısı kaynaklarının kullanılması sistem için farklı su ayar noktaları
kullanılacağı anlamını taşır.
Bu tür kurulumlar bir dengeleme kabı kullanılarak gerçekleştirilmeli
ve her tür ısı yayıcının kendine özgü bir pompası olmalıdır.
■
Uygulama 4
Zeminden ısıtma devreleri, fan koil ünitesi ve radyatör ısıtması
ile birlikte sağlanan hacim ısıtma. Radyatörlerle birlikte yapılan
zeminden ısıtma uygulamaları için Rotex sistemi tarafından
verilen su sıcaklığı çok yüksektir. Bu nedenle su sıcaklığını
azaltmak için (sıcak su soğuk suyla karıştırılarak sıcaklık
düşürülür) bir sıcaklık düşürme aygıtı (sahadan temin edilir)
gereklidir. Sahadan temin edilen bu vananın kontrolü ısı pompa
sistemi tarafından gerçekleştirilmez. Sahadaki su devresinin
çalışması
ve
konfigürasyonu
pompaların, vs... seçimi montajı yapan kişinin sorumluluğun-
dadır. Rotex birden fazla ayar noktasına sahip olma imkanını
sadece talep üzerine sağlar.

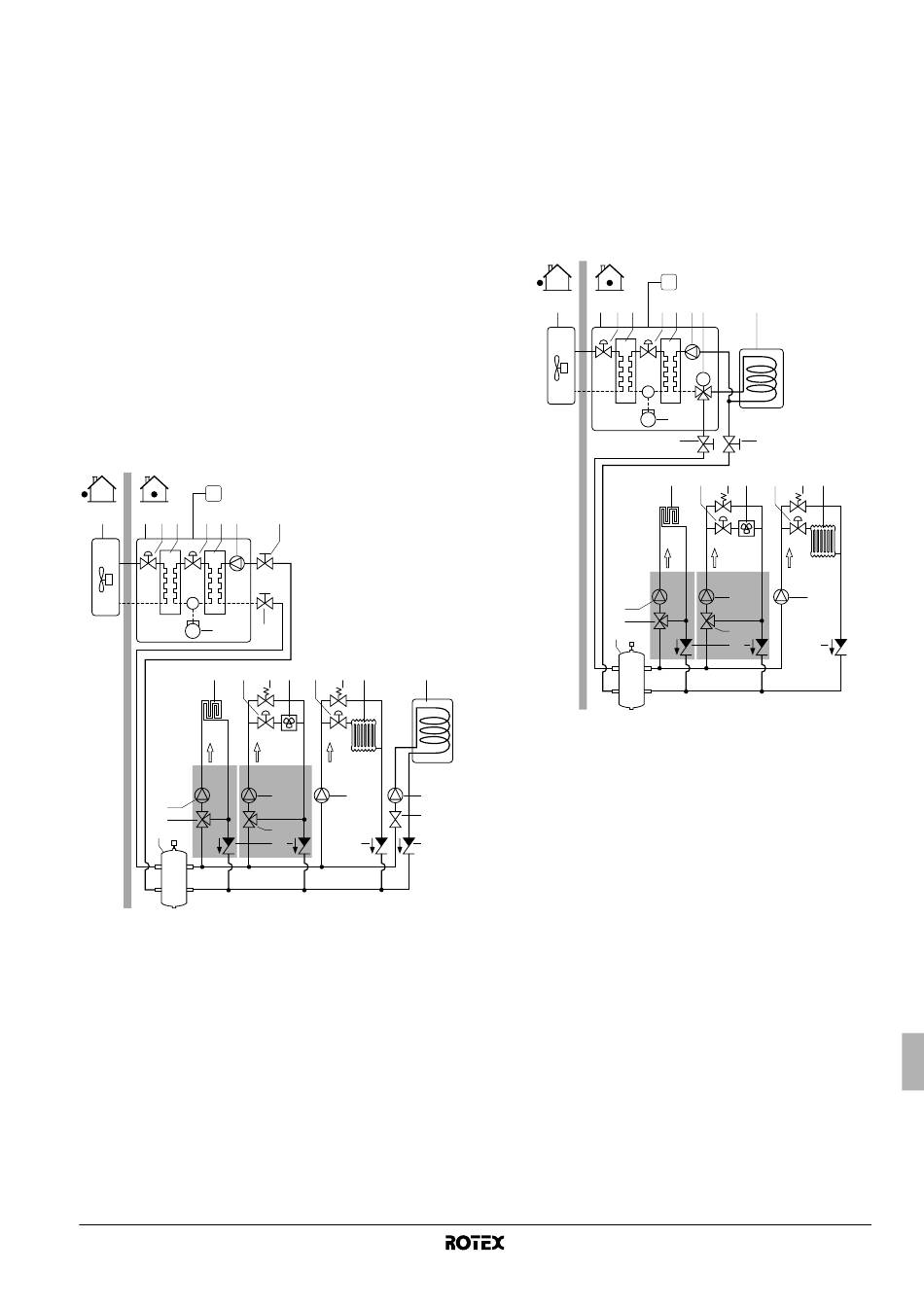

■ Düzen A
Kullanım sıcak su deposu, sıcaklık düşürme aygıtları ile
paralel olarak kurulur. Bu sayede ünite aynı anda hacim
ısıtma ve kullanım suyu ısıtma işletiminde çalıştırılabilir. Bu
durumda su dağılımının dengelenmesi montajı yapan kişinin
sorumluluğundadır.
C1
1
2
3
4
3
5
6
9
12
13
FHL
45°C
35°C
TRD1
19
18
11
1
Dış ünite
2
İç ünite
3
Elektronik genleşme
valfı
4
Soğutucu ısı eşanjörü
5
Su ısı eşanjörü
6
Pompa
8
Kullanım sıcak suyu
deposu (opsiyonel)
9
Kompresör
10
Kesme vanası
11
Dengeleme kabı
(sahadan temin edilir)
12
FHL: Zeminden ısıtma
devresi (sahadan
temin edilir)
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
ile
dengeleme
kabının,
10
10
14
15
16
14
17
8
FCU
65°C
TRD2
19
19
19
21
18
20
20
20
15
FCU: Fan koil ünitesi
veya FWXV
(opsiyonel)
16
Kesme vanası
(sahadan temin edilir)
17
Radyatör (sahadan
temin edilir)
18
Karıştırma vanası
(sahadan temin edilir)
19
Pompa (sahadan temin
edilir)
20
Çek valf
(sahadan temin edilir)
21
Vana (sahadan temin
edilir) (daha fazla
ayrıntı için bkz. "Çoklu
ayar noktası kontrolü"
sayfa 29)
13
Kesme vanası
(sahadan temin edilir)
veya EKVKHPC ısı
pompa konvektörü için
2 yollu vana kiti
(opsiyonel)
14
Baypas vanası
(sahadan temin edilir)
■ Düzen B
Kullanım sıcak su deposu sıcaklık düşürme aygıtlarının ayrı
bir devresine (3 yollu bir vana ile) kurulur. Bu konfigürasyon
aynı anda kullanım sıcak suyu ve hacim ısıtmasına imkan
tanımaz.
C1
1
2
3
4
3
5 6
9
10
12
FHL
35°C
TRD1
19
18
11
1
Dış ünite
2
İç ünite
3
Elektronik genleşme
valfı
4
Soğutucu ısı eşanjörü
5
Su ısı eşanjörü
6
Pompa
7
Motorlu 3 yollu vana
(opsiyonel)
8
Kullanım sıcak suyu
deposu (opsiyonel)
9
Kompresör
10
Kesme vanası
11
Dengeleme kabı
(sahadan temin edilir)
12
FHL: Zeminden ısıtma
devresi (sahadan temin
edilir)
Sisteminizin konfigürasyonuyla ilgili daha fazla bilgi için
"Çoklu ayar noktası kontrolü" sayfa 29 bölümüne bakın.
C1
Uzaktan kumanda
TRD1
Sıcaklık düşürme
aygıtı 1
TRD2
Sıcaklık düşürme
aygıtı 2
7
8
M
10
13
14
15
16
14
17
FCU
45°C
65°C
TRD2
19
19
18
20
20
13
Kesme vanası
(sahadan temin edilir)
veya EKVKHPC ısı
pompa konvektörü için
2 yollu vana kiti
(opsiyonel)
14
Baypas vanası
(sahadan temin edilir)
15
FCU: Fan koil ünitesi
veya FWXV (opsiyonel)
16
Kesme vanası
(sahadan temin edilir)
17
Radyatör (sahadan
temin edilir)
18
Karıştırma vanası
(sahadan temin edilir)
19
Pompa (sahadan temin
edilir)
20
Çek valf
(sahadan temin edilir)
C1
Uzaktan kumanda
TRD1
Sıcaklık düşürme
aygıtı 1
TRD2
Sıcaklık düşürme
aygıtı 2
