10. Vanne de purge
11. Filtre à eau
Le filtre à eau retire la saleté de l'eau pour empêcher des dégâts
à la pompe ou une obstruction de l'échangeur de chaleur. Le
filtre à eau doit être nettoyé de façon régulière. Voir "Opérations
de maintenance" à la page 36.
12. Vase d'expansion (12 l)
13. Manomètre
Le manomètre permet de lire la pression d'eau dans le circuit
d'eau.
14. Pompe
La pompe fait circuler l'eau dans le circuit d'eau.
15. Soupape de décharge de pression
La soupape de décharge de pression empêche une pression
d'eau excessive dans le circuit d'eau en s'ouvrant à 3 bar et en
déchargeant un peu d'eau.
16. Orifices d'entretien R134a
17. Compresseur
18. Accumulateur
19. Vanne à 3 voies motorisée (option) (fournie avec le ballon d'eau
chaude sanitaire RKHTS*)
La vanne à 3 voies motorisée contrôle si la sortie d'eau est
utilisée pour le chauffage de volume ou le ballon d'eau chaude
sanitaire (option).
20. Vanne à 4 voies
21. Vanne à 2 voies
22. Coupure thermique
23. Vanne d'expansion électronique
24. Raccord en T (option) (fourni avec le ballon d'eau chaude
sanitaire RKHTS*)
Manuel d'installation
8

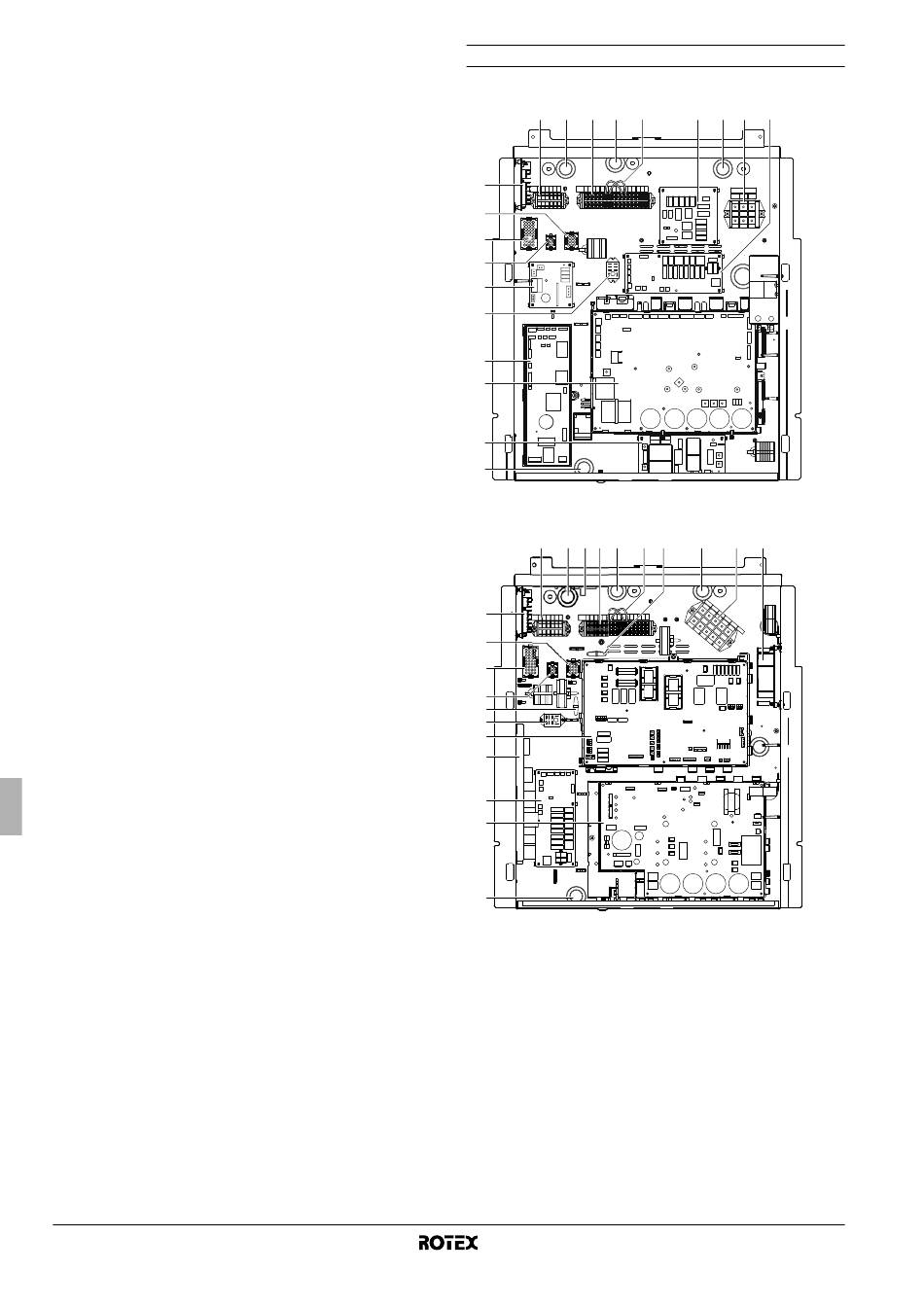

Composants principaux du coffret électrique
Types d'unité V1 (monophasée)
10 18 11 17 21
8
14
12
13
5
20
1
3
6
19
Types d'unité Y1 (triphasée)
10 18 7 11 17 21 22
8
1 4
1 2
1 3
2 3
2 0
4
1
2
3
1 9
1. Carte PCB principale
La carte de circuits imprimés principale (PCB) contrôle le
fonctionnement de l'unité.
2. Carte PCB de contrôle
3. Carte PCB d'inverter
4. Carte PCB de contrôle d'inverter (uniquement Y1)
5. Carte PCB QA (uniquement V1)
6. Carte PCB de filtre
7. Carte PCB E/S numérique (option)
8. Carte PCB de demande (option)
9. Bornier X1M
Bornier principal permettant un branchement aisé du câblage
non fourni pour l'alimentation électrique.
Unité intérieure pour système de pompe à chaleur air à eau
7 16 9 2
16 9 6
RKHBRD011~016ABV1+Y1
