Voer de leidingwerkzaamheden uit zoals beschreven in het
hoofdstuk "Leidingaansluitingen" op pagina 13.
■
Vul het systeem met water zoals beschreven in het hoofdstuk
"Water vullen" op pagina 15.
■
Voer de elektrische bedradingswerkzaamheden uit zoals
beschreven in het hoofdstuk "Werk aan de elektrische
bedrading" op pagina 16.
■
Dicht de uitbreekopeningen af met stopverf of isolatiemateriaal
(ter plaatse te maken) zodat de behuizing volledig afgedicht is.
■
Voer de controles voor het gebruik uit zoals beschreven in het
hoofdstuk "Opstarten en configureren" op pagina 20.
■
Sluit de unit.

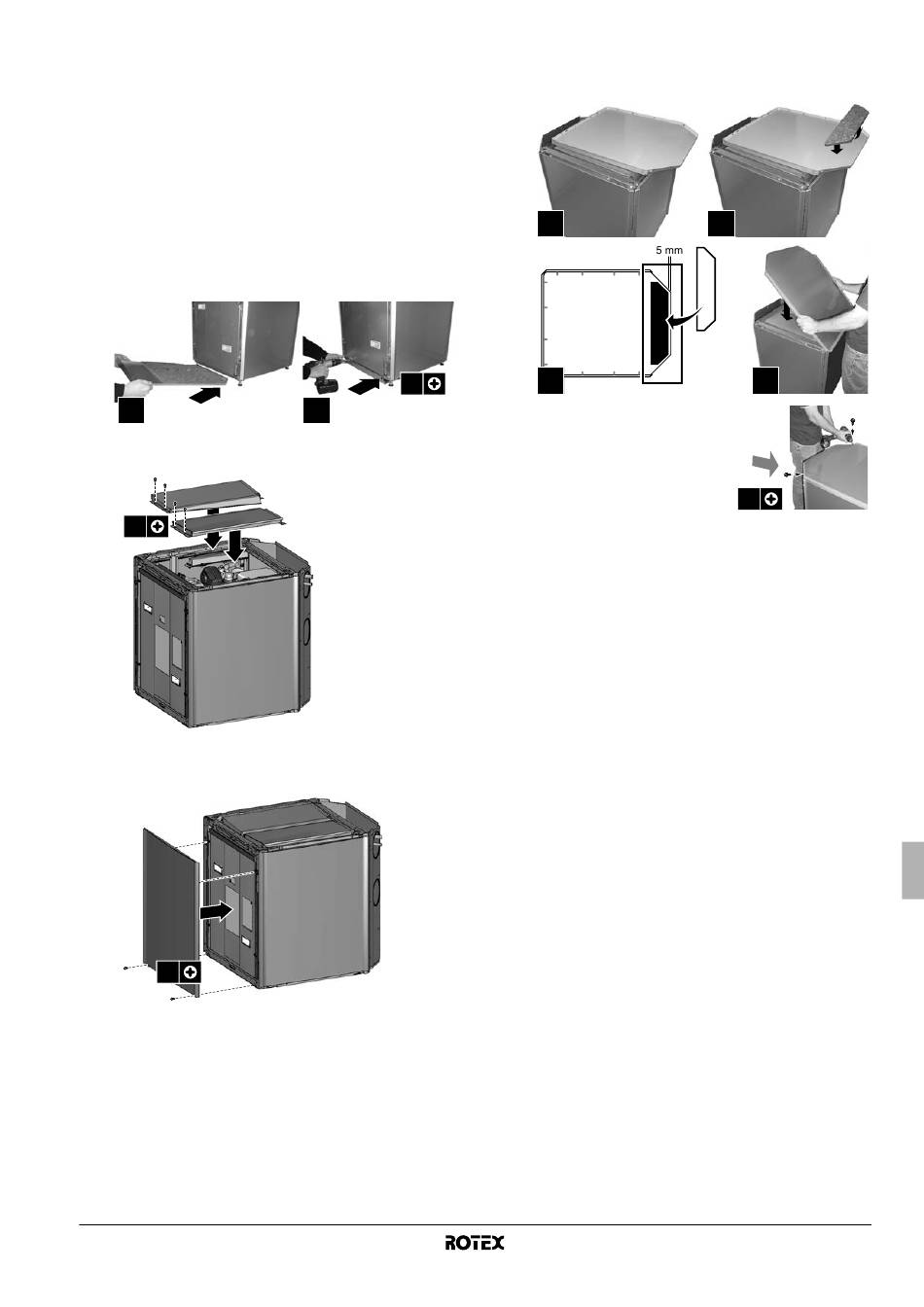

1 Plaats de geluidsisolerende bodemplaat onderaan de unit en
maak ze vast met de overeenkomstige schroeven.
1
2 Bevestig het bovenpaneel op de unit met de overeen-
komstige schroeven.
4x
3 Bevestig het voorpaneel en het (de) overige zijsier-
pane(e)l(en) weer op de unit met de overeenkomstige
schroeven.
2x
RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1A
2x
2
4 Kleef de bovenplaatisolatie (accessoire) aan de binnenkant
van het bovensierpaneel in overeenstemming met de
volgende afbeelding.
1
3
5 Bevestig het bovensierpaneel
bovenop de unit met
overeenkomstige schroeven.
Zie de montagehandleiding van
de tank voor warm water voor
huishoudelijk gebruik in het
geval een tank voor warm water
voor huishoudelijk gebruik
(optie) is geïnstalleerd.
2
4
de
2x
