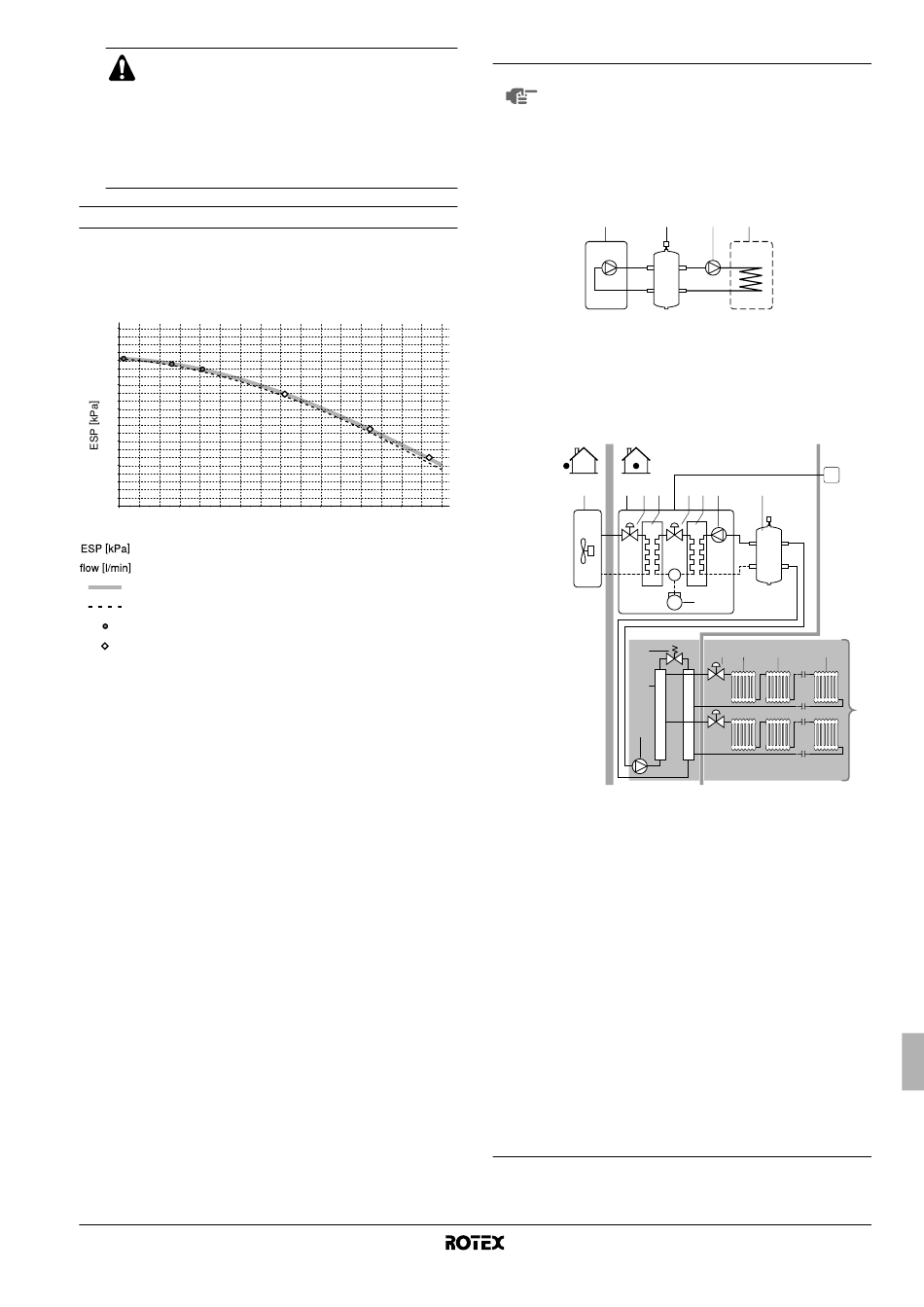

Yardımcı kazan ile RKHBRD* ünitesinin aynı anda
çalıştırılmasına izin VERİLMEZ.
Yardımcı kazanın sirkülasyon pompasının kontrolüne
özellikle dikkat edin. Bu pompa RKHBRD* ünitesi ile
aynı anda çalışmamalıdır.
Her iki sistemin aynı anda çalışması RKHBRD*
ünitesinin ısı eşanjörünü donma riski ile karşı karşıya
bırakır!
Su sisteminin tasarımı
Su sisteminin tasarımını yaparken, her zaman referans için "Tipik
uygulama örnekleri" sayfa 2 kısmına başvurun.
Su sisteminin tasarımını yaparken, her zaman RKHBRD* ünitesinin
kullanılabilir harici statik basıncını dikkate alın.
110
100
11 kW
14 kW
16 kW
90
80
70
60
50
40
30
20
10
0
15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47
flow [ l/min ]
Harici statik basınç (kPa)
Akış (l/dak)
3 yollu vana olmadan
3 yollu vana dahil
ΔT = 10°C ise maksimum harici statik basınç
ΔT = 5°C ise maksimum harici statik basınç
Pompa dönüş ile çıkış su sıcaklığı arasında sabit bir ΔT kumandası
için devrini (dakikadaki dönüş sayısı) ayarlayacaktır.
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
11 kW
14 kW
16 kW
Bu harici statik basınç grafiği maksimum pompa devrinde geçerlidir.
NOT Eski bir gaz veya fuel oil kazanı, hava su tipi ısı pompa
sistemiyle (RKHBRD*) değiştirildiğinde:
■
Lütfen her
spesifikasyonlarını kontrol edin.
■
Pompanın harici statik basıncı, hava su tipi ısı
pompa sisteminin harici statik basıncından fazla
ise, lütfen bir dengeleme kabı ile birlikte daha
yüksek harici statik basınçlı bir ilave pompa takın.
1 2
1 Hava su tipi ısı pompa sistemi (RKHBRD*)
2 Dengeleme kabı
3 Yüksek harici statik basınçlı pompa (sahadan
temin edilir)
4 Yüksek harici statik basınçlı sistem
Yüksek harici statik basınçlı sistem örneği
1 2 3 4
11
10
9
1 Dış ünite
2 İç ünite
3 Elektronik genleşme valfı
4 Soğutucu ısı eşanjörü
5 Su ısı eşanjörü
6 Pompa
7 Kompresör
8 Dengeleme kabı (sahadan temin edilir)
9 Pompa (sahadan temin edilir)
10 Kolektör (sahadan temin edilir)
11 Baypas vanası (sahadan temin edilir)
12 Kesme vanası (sahadan temin edilir)
13 Radyatör (sahadan temin edilir)
C1 Uzaktan kumanda
A Montaj konumu
B Oturma odası
C Yüksek harici statik basınçlı sistem örneği:
Radyatörler seri olarak veya çok kısa boru ile
bağlanır
zaman eski ünitenin pompa
3 4
A B
C1
3 5 6 8
7
12 13 13 13
Montaj kılavuzu
C
