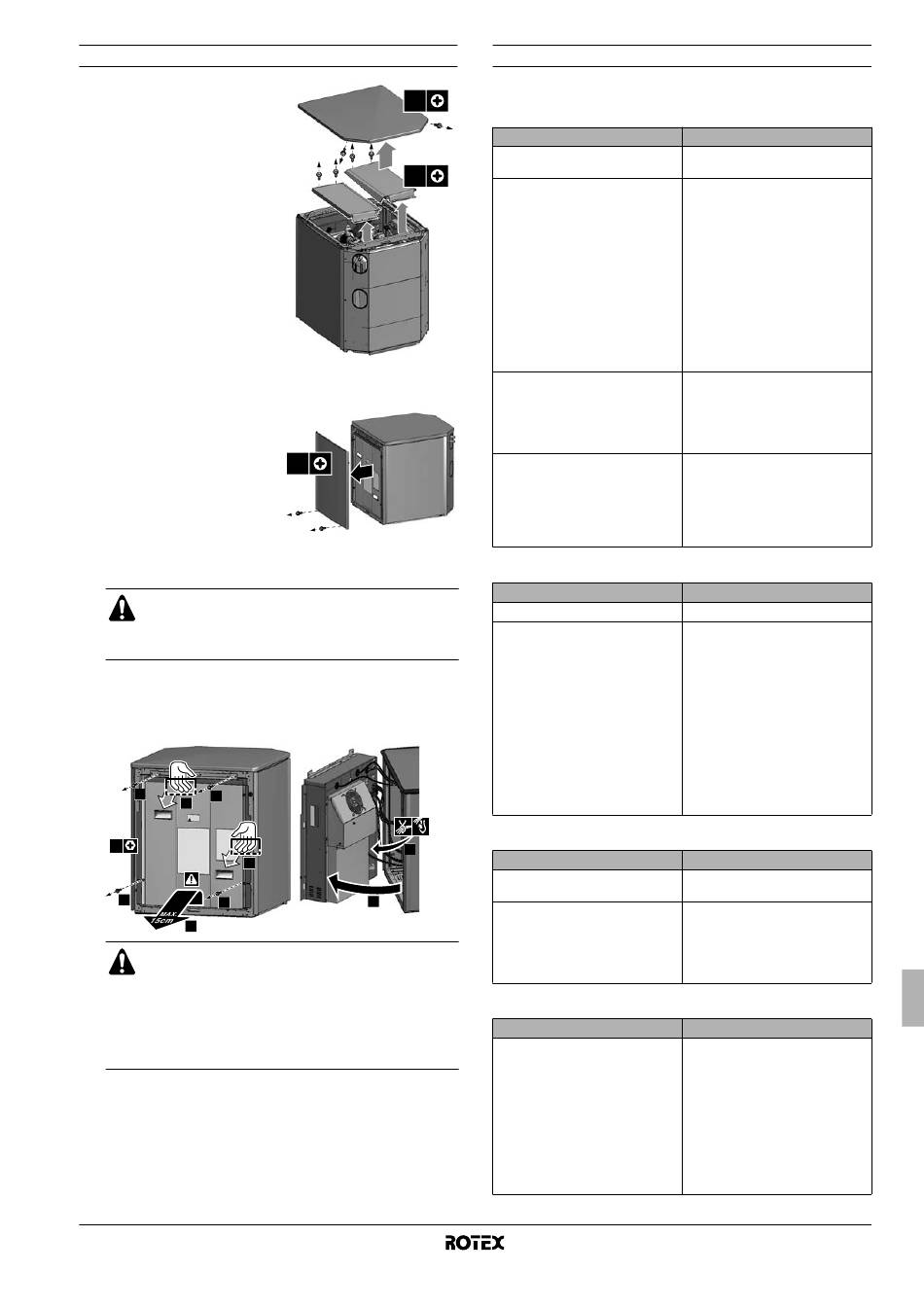

Abertura da unidade

■
Para facilitar o acesso à
válvula de purga de ar, ao
corte térmico, à válvula de
3 vias, aos termístores, à
conduta das ligações
eléctricas locais, etc., pode
ser retirado o painel superior
de decoração da unidade,
extraíndo os 2 parafusos
traseiros e desencaixando
depois o painel. É possível
retirar ambas as placas de
drenagem.
■
Para obter acesso à parte frontal da unidade interior, é possível
retirar totalmente da unidade a caixa de distribuição.
1 Para retirar o painel frontal de
decoração, extraia os 2 para-
fusos inferiores e desencaixe-
o.
2 Desaperte os parafusos frontais e desencaixe toda a caixa de
distribuição.
Desligue todas
inclusivamente a fonte de alimentação da unidade de
exterior. Só depois pode retirar a tampa de serviço da
caixa de distribuição.
É agora possível pousar a caixa de distribuição ao lado da
unidade interior. O cabo do compressor cabo, por trás da
unidade, pode ser libertado para se poder afastar mais da
unidade a caixa de distribuição.
1
1
2
4x
2
1
1
3
■
Certifique-se de fixar sempre a tampa com
parafusos, quando retirar a caixa de distribuição.
■
Os componentes no interior da unidade podem
estar quentes, podendo provocar queimaduras.
■
Certifique-se de desligar todas as fontes de ali-
mentação antes de retirar a caixa de distribuição
da unidade.
RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1A
2x
4x
2x
as fontes de alimentação,
4
5
Sintomas genéricos
Sintoma 1: A unidade está ligada (o LED y está aceso) mas não está a
aquecer, como seria de esperar
C
AUSAS POSSÍVEIS
A regulação de temperatura não
está correcta.
O débito de água é demasiado
baixo.
O volume de água na instalação é
demasiado baixo.
Armazenamento de capacidade
Sintoma 2: A bomba produz ruído (cavitação)
C
AUSAS POSSÍVEIS
Há ar no interior do sistema.
A pressão da água à entrada da
bomba é muito baixa.
Sintoma 3: A válvula de segurança abre-se
C
AUSAS POSSÍVEIS
O reservatório de expansão está
rachado.
O volume de água na instalação
é demasiado elevado.
Sintoma 4: A válvula de segurança pinga
C
AUSAS POSSÍVEIS
Há sujidade a obstruir a saída da
válvula de segurança.
M
EDIDAS DE RESPOSTA
Verifique o ponto de regulação no
controlador.
• Verifique se todas as válvulas de
fecho do circuito de água estão
completamente abertas.
• Verifique se é necessário limpar o
filtro de água.
• Certifique-se de que não há ar no
sistema (faça uma purga de ar).
• Verifique no manómetro se a
pressão da água é suficiente. A
pressão da água tem de ser
>0,3 bar (quando fria) e >>0,3 bar
(quando quente).
• Certifique-se de que o
reservatório de expansão não
está rachado.
Certifique-se de que o volume de
água na instalação é superior ao
valor mínimo exigido (consulte
"Verificação do volume de água e da
pré-pressão do reservatório de
expansão" na página 14).
• Verifique se a ventoinha de
refrigeração, por trás da caixa de
distribuição, está a trabalhar
devidamente.
• Verifique se a unidade não está
instalada num local demasiado
quente (>30°C).
M
EDIDAS DE RESPOSTA
Efectue a purga do ar.
• Verifique no manómetro se a
pressão da água é suficiente.
A pressão da água tem de ser
>0,3 bar (quando fria) e >>0,3 bar
(quando quente).
• Verifique se o manómetro não
está estragado.
• Veja se o reservatório de
expansão não está rachado.
• Verifique se a regulação da
pré-pressão do reservatório de
expansão está correcta (consulte
"Regulação da pré-pressão do
reservatório de expansão" na
página 15).
M
EDIDAS DE RESPOSTA
Substitua o reservatório de
expansão.
Certifique-se de que o volume de
água na instalação é inferior ao valor
máximo permitido (consulte
"Verificação do volume de água e da
pré-pressão do reservatório de
expansão" na página 14).
M
EDIDAS DE RESPOSTA
Verifique se a válvula de segurança
funciona correctamente, rodando
para a direita o manípulo encarnado
dela:
• Se não ouvir estalidos metálicos,
entre em contacto com o seu
representante local.
• Caso a água não pare de sair da
unidade, feche as válvulas de
fecho da entrada e da saída de
água e depois entre em contacto
com o seu representante local.
