A düzeninin konfigürasyonu saha ayarları vasıtasıyla yapılır:
1
Uygun olan düzeni seçin: [7-02]=0
Çoklu ayar noktası 1'i açık konuma getirin: [7-03]=0 ➞ [7-03]=1
2
Çoklu ayar noktası 2'yi açık konuma getirin: [7-04]=0 ➞ [7-04]=1
3
Sıcaklık çoklu ayar noktası 1'i girin: [A-03] (aşağıya bakın)
Sıcaklık çoklu ayar noktası 2'i girin: [A-04] (aşağıya bakın)
Konfigürasyon örneği:
Ayar
Saha
noktası
ayarı
(a)
Kullanım
70°C
[b-03]
sıcak suyu
Hacim 1
65°C
[A-03]
Hacim 2
35°C
[A-04]
Sonuçtaki ısı pompa suyu
(a) Şüphesiz bu ayar noktasına erişmek için gereken su sıcaklığı 70°C'den
yüksektir.
■
NOT
Sistem A düzenine göre yapılandırılmışsa, ne
uzaktan kumanda oda termostat fonksiyonu
(çoklu
ayar
KAPALI) ne de harici oda termostatı (uzaktan
kumandanın oda termostat fonksiyonunun yerini
alan) kullanılabilir.
■
A düzeni etkin olduğunda uzaktan kumanda su
sıcaklık değeri dikkate alınmaz.
■
İstenmeyen durumların meydana gelmemesinin
temin edilmesi montajcının sorumluluğudur (örn.
zeminde ısıtma devrelerine yönelen yüksek
sıcaklıktaki su, vs.).
■
Su devresinin düzgün dengelenmesinin temin
edilmesi montajcının sorumluluğudur (örn. bir
kullanım sıcak su talebi olduğunda diğer cihazlara
da yeterli akışın gitmesi, vs.)
■
Rotex sıcaklık herhangi bir sıcaklık düşürme
aygıtı sunmaz (
ayar noktası kullanımını temin eder.
■
A düzeni (yüksek bir ayar noktası sıcaklığı ile)
uygulanırken
işlevselliğinin kullanılması önerilir.
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1A
Termo statüsü
KAPALI
AÇIK
KAPALI KAPALI KAPALI
KAPALI
AÇIK/KAPALI AÇIK
AÇIK
KAPALI
KAPALI
AÇIK/KAPALI AÇIK
KAPALI AÇIK
KAPALI >70°C
65°C 65°C 35°C
noktası
seçilmişse
varsayılan
). Bu sistem sadece çoklu
sadece
otomatik
depolama

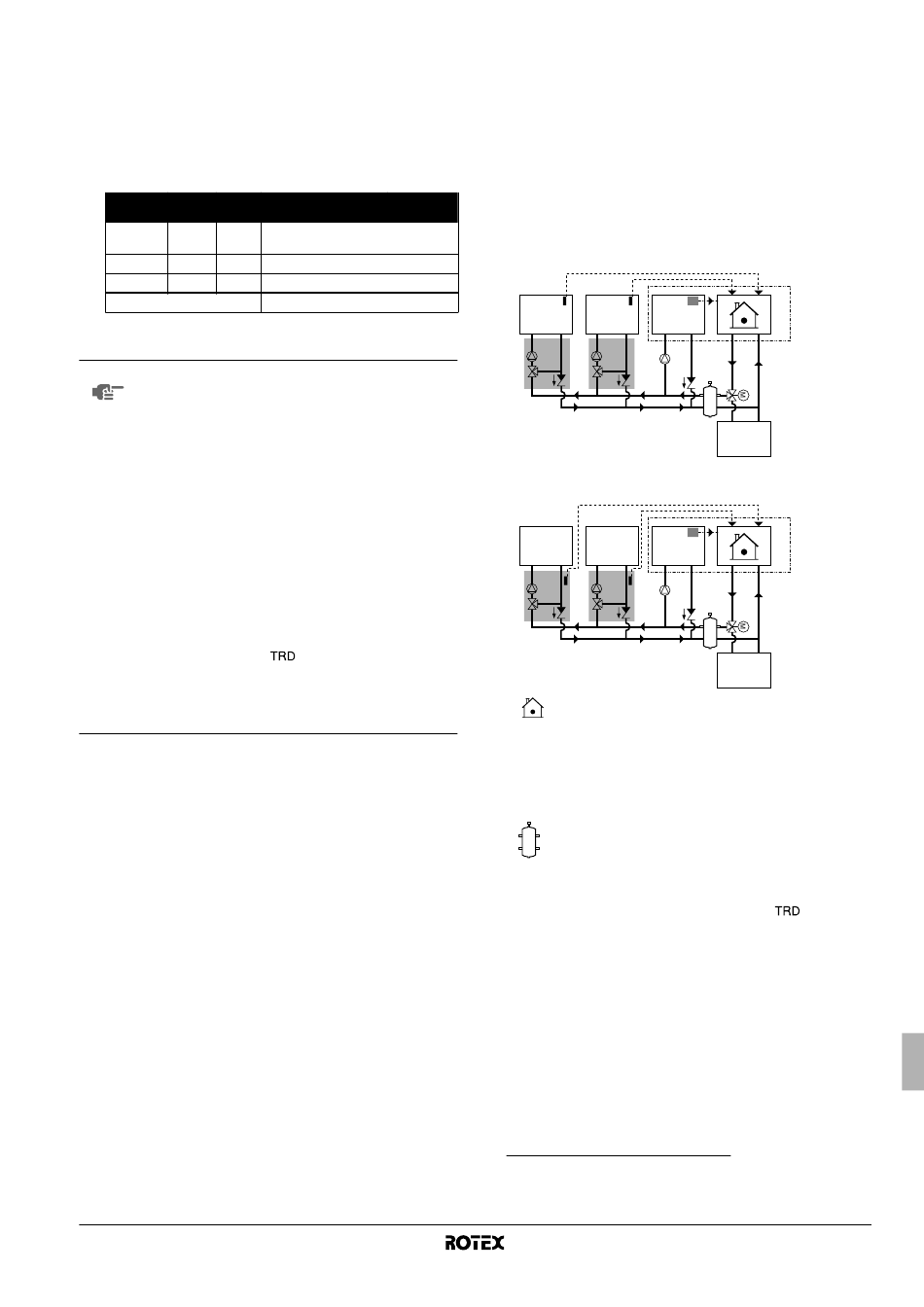

B düzenine göre çoklu ayar noktası kontrolü
Çoklu ayar noktası düzeni B'nin temel kurulumu normal bir klasik
tasarımla aynıdır, o nedenle eşanlı olarak kullanım suyu ısıtma ve
hacim ısıtma yine mümkün değildir.
Çoklu ayar noktası B düzeni hacim ısıtma işletimine odaklanır ve
uzaktan kumanda veya harici oda termostatı ile birlikte çoklu su ayar
noktalarının kullanımına imkan tanır.
B düzeninin konfigürasyonu, 3 tane hacim ısıtma ayar noktası ile
1 tane kullanım sıcak suyu ayar noktasına imkan tanır.
Hacim ısıtma için talep sinyalleri 2 farklı yolla gerçekleştirilebilir
(montajcının seçimi):
■
termo AÇMA/KAPAMA sinyali (harici oda termostatından gelen)
Space 1
Space 2
Space 0
TRD
TRD
■
ilgili sıcaklık düşürme aygıtından gelen durum sinyali (etkin/etkin
değil)
Space 1
Space 2
Space 0
TRD
TRD
İç ünite
DHW
Kullanım sıcak su deposu
TRD
Sıcaklık düşürme aygıtı
Space 0
Hacim 0
Space 1
Hacim 1
Space 2
Hacim 2
Dengeleme kabı
A
Uzaktan kumanda oda termostat fonksiyonu ve harici oda
termostatı ile klasik oda termostat kontrolü
Sıcaklık düşürme aygıtı kullanmayan hacim 0 (
yüksek su sıcaklığı ayar noktası ile bağlantılı olmalıdır ve uzaktan
kumanda oda termostat fonksiyonu ile veya harici oda termostatı ile
kontrol edilebilir. Hacim 0 için ayarlar uzaktan kumanda üzerinden
yapılabilir (normal işletim sırasındaki ile aynı
Ünite üzerindeki elektrik bağlantıları opsiyonel talep PCB'si üzerinde
yapılmalıdır.
(1) Hacim 0 ayarı için otomatik hava durumuna bağlı fonksiyon kullanıldığında,
hacim 0 değişken ayar noktasının mümkün olan en düşük sıcaklığının hacimler 1
ve 2 sıcaklık ayar noktalarından daha yüksek olması temin edilmelidir.
Bunun anlamı, hacim 0'ın saha ayarı [3-03], hacimler 1 ve 2 sıcaklık ayar
noktalarından daha yüksek olacak demektir.
A
DHW
A
DHW
), daima en
(1)
).
Montaj kılavuzu
30
