8 Tank voor warm water
voor huishoudelijk
gebruik (optie)
9 Compressor
10 Ketel (lokale levering)
11 Nivelleringsreservoir
(lokale levering)
■

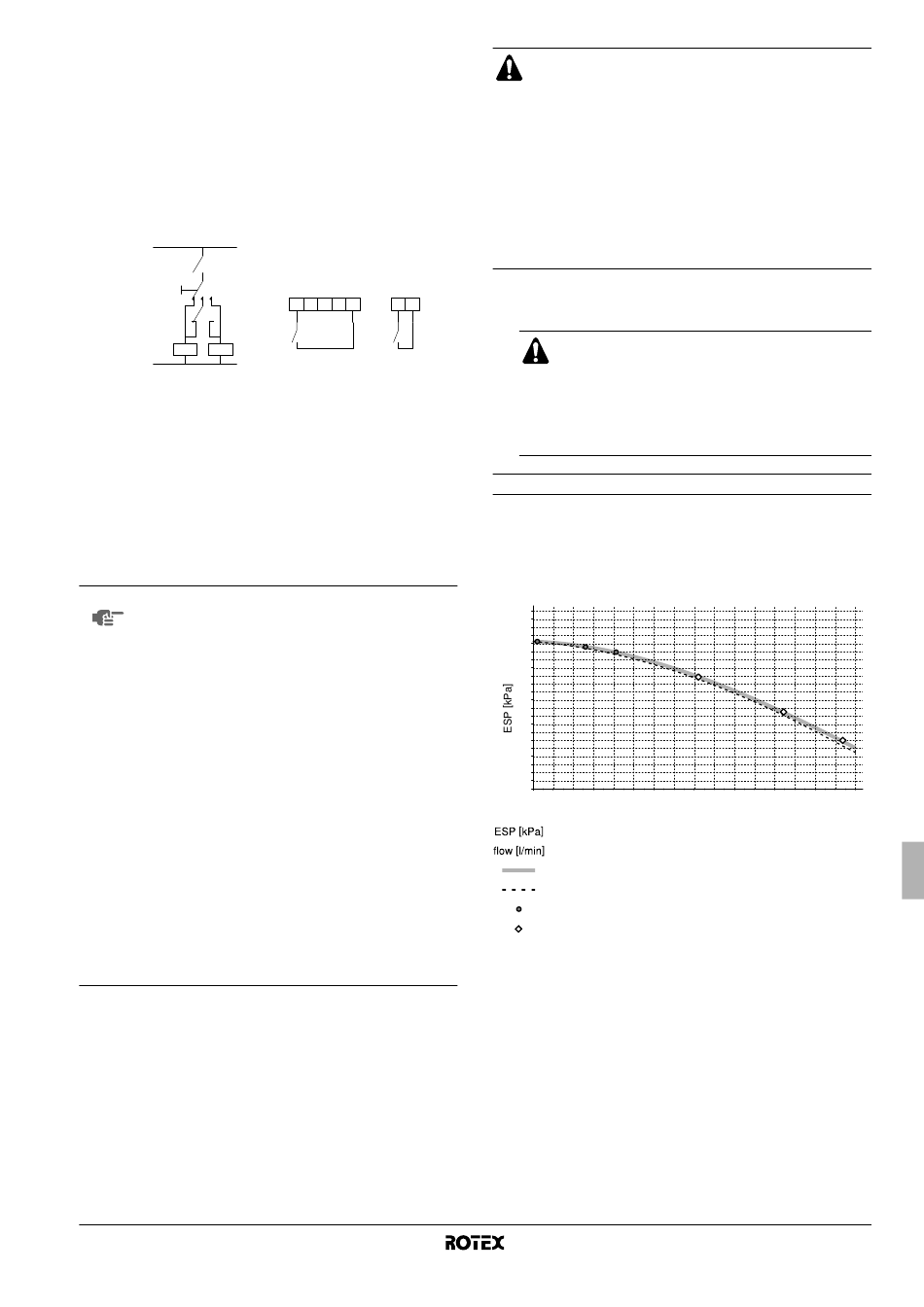

Lokale bedrading
L
th
RKHBRD*/auto / Boiler
C
K1A K2A
N
Boiler thermostat Ketelthermostaat
C Hulpcontact (normaal gesloten)
th Kamerthermostaat alleen verwarmen
K1A Hulprelais voor inschakeling van RKHBRD*-unit
(lokale levering)
K2A Hulprelais voor inschakeling van ketel
(lokale levering)
■
Werking
Wanneer de kamerthermostaat (th) sluit, begint ofwel de RKHBRD*-
unit ofwel de ketel te werken, afhankelijk van de stand van het
hulpcontact (C).
■
LET OP Zorg ervoor
tijdvertraging van het hulpcontact (C) voldoende
groot zijn om voortdurend omschakelen tussen de
RKHBRD*-unit en de ketel te voorkomen. Als het
hulpcontact
thermostaat is, moet de thermostaat in de
schaduw worden geïnstalleerd zodat hij niet wordt
beïnvloed of in-/uitgeschakeld door de zon.
Veelvuldig omschakelen kan al snel corrosie van
de ketel veroorzaken. Neem contact op met de
fabrikant van de ketel.
■
Terwijl de RKHBRD*-unit verwarmt, zal de unit
werken om
ingestelde doeltemperatuur van het uittredend
water te bereiken. Wanneer de weersafhankelijke
werkingsstand
watertemperatuur automatisch bepaald op basis
van de buitentemperatuur.
Terwijl de ketel verwarmt, zal de ketel werken om
de op de controller van de ketel ingestelde doel-
temperatuur van het uittredend water te bereiken.
Stel de doeltemperatuur van het uittredend water
op de controller van de ketel nooit in op meer dan
80°C.
RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1A
18 Radiator (lokale
levering)
19 Aquastat-klep
(lokale levering)
20 Afsluiter
(lokale levering)
C1 Afstandsbediening
A Installatieplaats
B Woonkamer
RKHBRD*
Boiler
thermostat
A8P
1 2 3 4 5 X Y
K1A K2A
dat het differentiaal of de
(C) een buitentemperatuur-
de op de gebruikersinterface
is geactiveerd, wordt de
Het retourwater naar de RKHBRD*-warmtewisselaar mag
nooit warmer dan 80°C zijn.
Stel de doeltemperatuur van het uittredend water daarom
nooit in op meer dan 80°C op de controller van de ketel en
monteer een Aquastat
van de RKHBRD*-unit.
Controleer of de terugslagkleppen (lokale levering) juist in
het systeem geïnstalleerd zijn.
Controleer of de kamerthermostaat (th) niet voortdurend
AAN/UIT wordt geschakeld.
Rotex is niet aansprakelijk voor eventuele schade die
ontstaat wanneer dit voorschrift niet wordt nageleefd.
(a) De Aquastat-klep moet ingesteld zijn op 80°C en moet de retourwaterstroming
naar de unit afsluiten wanneer de gemeten temperatuur meer dan 80°C
bedraagt. Wanneer de temperatuur zakt, moet de Aquastat-klep de
retourwaterstroming naar de RKHBRD*-unit weer herstellen.
Gelijktijdige werking van de extra ketel en de
RKHBRD*-unit is NIET toegestaan.
Let goed op de regeling van de circulatiepomp van de
extra ketel. Deze pomp mag niet tegelijk met de
RKHBRD*-unit werken.
Wanneer beide systemen werken kan de plaat-
warmtewisselaar van de RKHBRD*-unit bevriezen!

Ontwerp van het hydraulisch systeem

Raadpleeg bij het ontwerpen van het hydraulisch systeem altijd
"Voorbeelden van typische toepassingen" op pagina 3 voor
referenties.
Let bij het ontwerpen van het hydraulisch systeem altijd op de
beschikbare externe statische druk van de RKHBRD*-unit.
110
100
11 kW
14 kW
16 kW
90
80
70
60
50
40
30
20
10
0
15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47
flow [ l/min ]
Externe statische druk (kPa)
Stroming (l/min)
Zonder 3-wegsklep
Met 3-wegsklep
Maximum externe statische druk als ΔT = 10°C
Maximum externe statische druk als ΔT = 5°C
De pomp past het toerental aan voor een vaste ΔT tussen de
temperatuur van het retourwater en uittredend water.
(a)
-klep in de retourwaterstroming
11 kW
14 kW
16 kW
