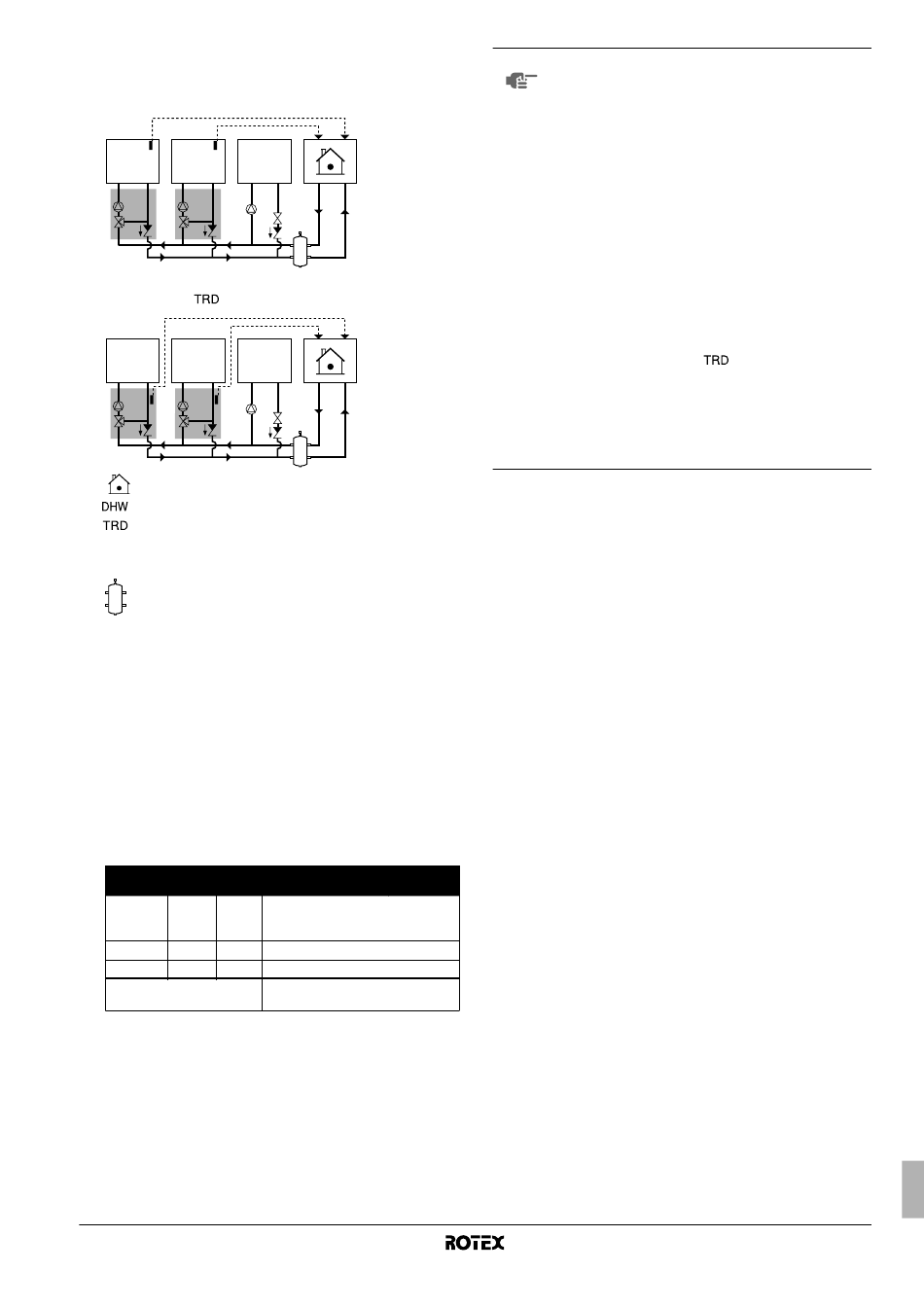

Signály požadavků na prostorové vytápění lze implementovat
2 různými způsoby (podle volby instalačního technika):
■
signál zapínání/vypínání topení (od externího pokojového
termostatu)
Space 1 Space 2 DHW
TRD TRD
■
stavový signál (aktivní/neaktivní) od odpovídajícího zařízení na
redukci teploty ( )
Space 1 Space 2 DHW
TRD TRD
Vnitřní jednotka
Nádrž na horkou užitkovou vodu
Zařízení na redukci teploty
Space 1 Prostor 1
Space 2 Prostor 2
Vyrovnávací láhev
Elektrické přívody k jednotce je nutné provést na volitelné kartě
požadavků (PCB).
Konfigurace podle schématu A se provádí pomocí nastavení
následujících provozních parametrů:
1 Volba příslušného schématu: [7-02]=0
Zapnutí vícenásobné nastavené hodnoty 1: [7-03]=0 ➞ [7-03]=1
2
Zapnutí vícenásobné nastavené hodnoty 2: [7-04]=0 ➞ [7-04]=1
3 Zadání vícenásobné nastavené hodnoty teploty 1: [A-03]
(viz níže)
Zadání vícenásobné nastavené hodnoty teploty 2: [A-04]
(viz níže)
Příklad konfigurace:
Nastavená Nasta-
hodnota vení
(a)
Horká 70°C [b-03]
užitková
voda
Prostor 1 65°C [A-03]
Prostor 2 35°C [A-04]
Výsledná teplota vody
tepelného čerpadla
(a) Teplota vody potřebná k dosažení této nastavené hodnoty je samozřejmě
vyšší než 70°C.
RKHBRD011~016ABV1+Y1
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW61218-1A
Stav topení
VYP ZAP VYP VYP VYP
VYP ZAP/VYP ZAP ZAP VYP
VYP ZAP/VYP ZAP VYP ZAP
VYP >70°C 65°C 65°C 35°C
■
POZNÁMKA Je-li systém nakonfigurován podle schématu A,
nelze používat funkci pokojového termostatu
dálkového ovladače (podle výchozího nastavení
je vypnutá, je-li vybráno více nastavených hod-
not), ani externí pokojový termostat (jako náhradu
za pokojový termostat dálkového ovladače).
■
Pokud je aktivní schéma A, je hodnota teploty
vody dálkového ovladače ignorována.
■
Instalační technici odpovídají za vyloučení vzniku
nežádoucích situací (například příliš vysoké
teploty vody v podlahových topných smyčkách,
apod.).
■
Instalační technici dále odpovídají za správné
vyvážení vodního
požadavku na horkou užitkovou vodu musí být
zajištěn dostatečný průtok také do dalších
spotřebičů, apod.).
■
Společnost Rotex žádná zařízení na redukci
teploty nedodává (
nabízí možnost provozu s více nastavenými
hodnotami.
■
Funkci automatické akumulace tepla do horké
užitkové vody je doporučeno používat pouze
v případě aplikace schématu A (s vysokou
nastavenou hodnotou teploty).
okruhu (například při
). Tento systém pouze
Instalační manuál
