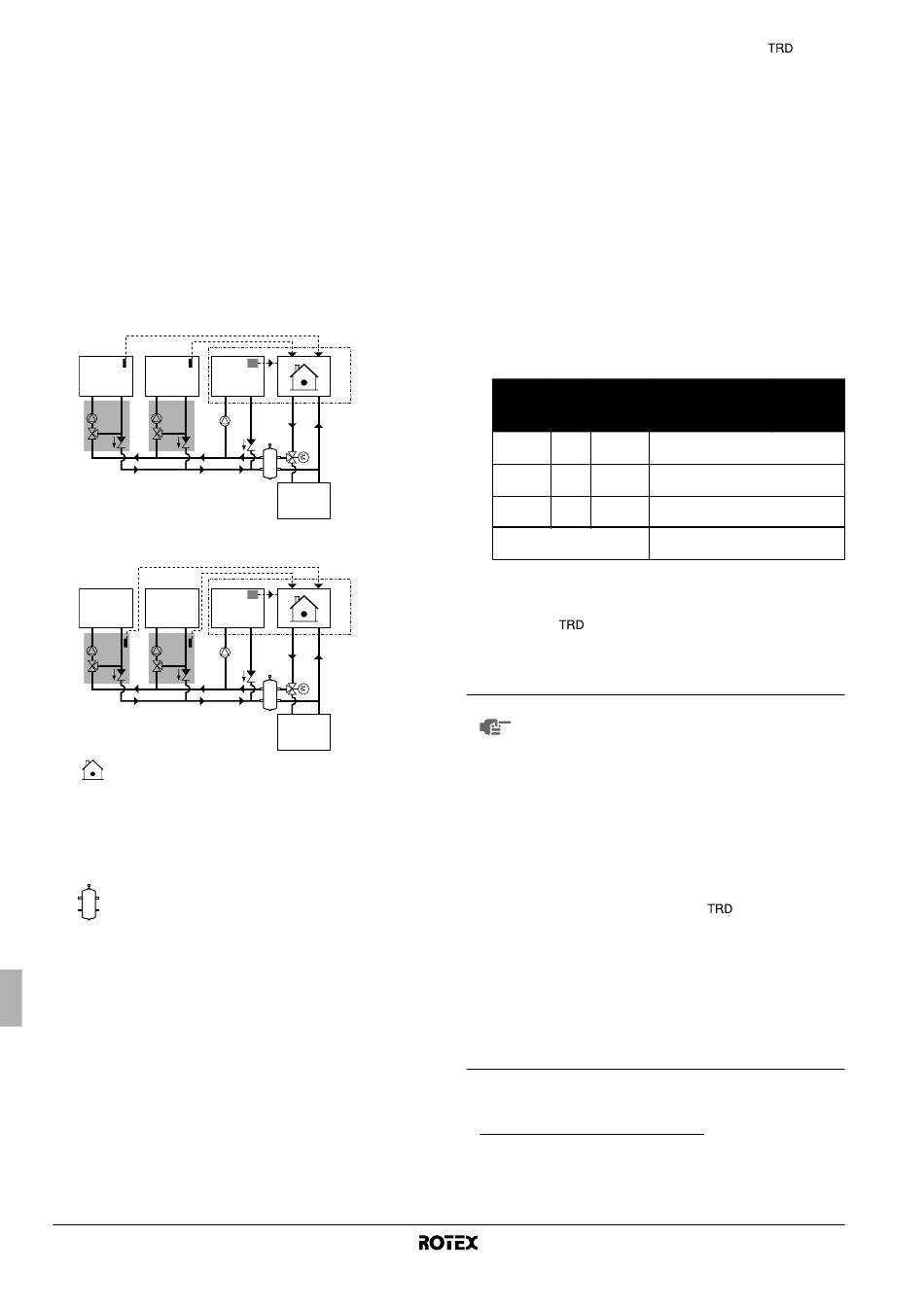

Controlo com vários pontos de regulação, segundo o padrão B
A configuração básica de vários pontos de regulação, segundo o
padrão B, é idêntica à de um projecto clássico, pelo que também não
é possível efectuar simultaneamente aquecimento de águas
domésticas e aquecimento do ambiente.
O padrão B de vários pontos de regulação centra-se no aquecimento
ambiente e permite utilizar vários pontos de regulação da água em
combinação com o controlo remoto ou termóstato externo de
ambiente.
A configuração do padrão B permite ter 3 pontos de regulação de
aquecimento ambiente e 1 ponto de regulação da água quente
doméstica.
Os sinais dos pedidos de aquecimento ambiente podem ser
implementados de 2 formas diferentes (à escolha do instalador):
■
sinal de ligar/desligar térmica (do termóstato externo de
ambiente)
Space 1 Space 2 Space 0
TRD TRD
■
sinal de estado (activo/não activo) do dispositivo redutor de
temperatura correspondente
Space 1 Space 2 Space 0
TRD TRD
Unidade interior
DHW Tanque de água quente doméstica
TRD Dispositivo redutor de temperatura
Space 0 Espaço 0
Space 1 Espaço 1
Space 2 Espaço 2
Garrafa de equilíbrio
A Controlo clássico por termóstatos de ambiente, utilizando a
funcionalidade de termóstato de ambiente do controlo
remoto e um termóstato externo de ambiente
Manual de instalação
33
A
DHW
A
DHW
O espaço 0, sem dispositivo redutor de temperatura (
estar sempre associado ao ponto de regulação mais elevado da
temperatura da água, podendo ser controlado pela funcionalidade de
termóstato de ambiente do controlo remoto ou pelo termóstato
externo de ambiente. As regulações do espaço 0 podem ser
efectuadas no controlo remoto (tal como no funcionamento
(1)
normal ).
As ligações eléctricas da unidade devem ser efectuadas na placa
opcional de circuito impresso de exigência.
A configuração do padrão B é efectuada nas regulações locais:
1 Escolha o padrão adequado: [7-02]=1
Active o ponto de regulação múltiplo 1: [7-03]=0 ➞ [7-03]=1
2
Active o ponto de regulação múltiplo 2: [7-04]=0 ➞ [7-04]=1
3 Introduza o ponto de regulação múltiplo de temperatura 1:
[A-03] (ver mais à frente)
Introduza o ponto de regulação múltiplo de temperatura 2:
[A-04] (ver mais à frente)
Exemplo de configuração:
Ponto
de
regula- Ajustes
ção no local
Espaço 0 65°C Controlo
remoto
Espaço 1 45°C [A-03]
Espaço 2 35°C [A-04]
Água resultante da bomba de
calor
O padrão B também pode ser usado para efectuar alguma divisão
primária por zonas. Se todos os pontos de regulação tiverem a
mesma temperatura, não é necessário nenhum dispositivo redutor
de temperatura ( ).
É possível gerar vários sinais de activação térmica para 3 divisões.
Os sinais de desactivação térmica só são válidos se todas as
solicitações forem de desactivação.
■
NOTA O controlo de saída de água não é permitido no
padrão B.
■
É responsabilidade do instalador certificar-se de
que não ocorrem situações indesejadas (por ex.,
temperaturas de água demasiado altas nos
circuitos de piso radiante).
■
É responsabilidade do instalador certificar-se de
que o circuito da água fica bem equilibrado (por
ex., quando ocorre uma solicitação de água
quente doméstica, deverá continuar a haver fluxo
suficiente em direcção a outras aplicações).
■
Rotex não disponibiliza nenhum dispositivo
redutor de temperatura (
faculta a possibilidade de utilizar vários pontos de
regulação.
■
Quando o espaço 0 está termicamente inactivo,
mas o espaço 1 ou 2 estão activos, o espaço 0 é
alimentado com água a uma temperatura igual ao
mais alto dos
espaços 1 e 2.
Tal pode levar a aquecimento indesejado do
espaço 0.
(1) Ao utilizar o funcionamento automático dependente das condições climatéricas
para regulação do espaço 0, tem de certificar-se de que a temperatura mínima
possível do ponto de regulação flutuante do espaço 0 (incluindo um eventual
valor de desvio negativo) é superior ao ponto de regulação da temperatura dos
espaços 1 e 2.
Isto significa que a regulação local [3-03] do espaço 0 tem de ser superior ao
ponto de regulação da temperatura dos espaços 1 e 2.
Unidade interior para o sistema de bomba de calor ar/água
), tem de
Estado térmico
Inactivo Activo Inactivo Inactivo Inactivo
Inactivo Activo/ Activo Activo Inactivo
Inactivo
Inactivo Activo/ Inactivo Activo Activo
Inactivo
Inactivo 65°C 45°C 45°C 35°C
). Este sistema só
pontos de regulação dos
