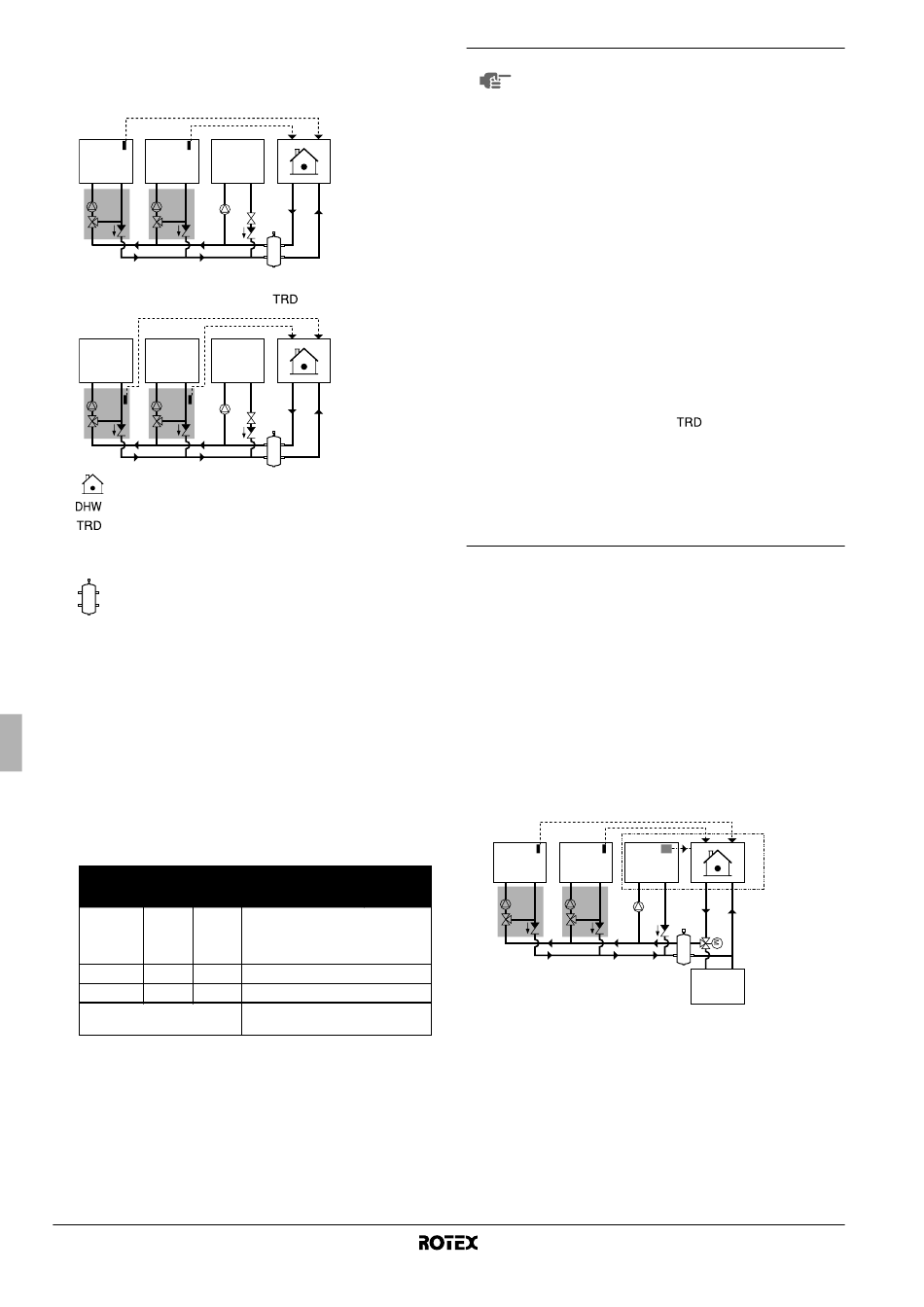

È possibile implementare i segnali di richiesta per il riscaldamento
dell'ambiente in 2 modi diversi (a scelta dell'installatore):
■
segnale di attivazione/disattivazione della funzione termica (dal
termostato ambiente esterno)
Space 1 Space 2 DHW
TRD TRD
■
segnale di stato (attivo/disattivo) dal corrispondente dispositivo
per la riduzione della temperatura (
Space 1 Space 2 DHW
TRD TRD
Unità interna
Serbatoio dell'acqua calda per usi domestici
Dispositivo per la riduzione della temperatura
Space 1 Ambiente 1
Space 2 Ambiente 2
Bombola di compensazione
I collegamenti elettrici sull'unità devono essere effettuati sul PCB di
richiesta opzionale.
La configurazione del modello A avviene tramite le impostazioni in
loco:T
1 Selezionare il modello appropriato: [7-02]=0
Attivare il set point multiplo 1: [7-03]=0 ➞ [7-03]=1
2
Attivare il set point multiplo 2: [7-04]=0 ➞ [7-04]=1
3 Inserire il set point multiplo della temperatura 1: [A-03] (vedere
sotto)
Inserire il set point multiplo della temperatura 2: [A-04] (vedere
sotto)
Esempio di configurazione:
Imposta-
Set zioni in
point loco
(b)
Acqua 70°C [b-03]
calda per
usi
domestici
Ambiente 1 65°C [A-03]
Ambiente 2 35°C [A-04]
Acqua della pompa di calore
risultante
(a) ON=Accesso, OFF=Spento
(b) Ovviamente, la temperatura dell'acqua necessaria al raggiungimento del
set point è superiore a 70°C.
Manuale d'installazione
33
)
(a)
Stato del termostato
OFF ON OFF OFF OFF
OFF ON/OFF ON ON OFF
OFF ON/OFF ON OFF ON
OFF >70°C 65°C 65°C 35°C
■
NOTA Se il sistema viene configurato in base al modello
A, non è possibile utilizzare la funzione di termo-
stato ambiente
(disattivazione predefinita quando si seleziona il
set point multiplo), né il termostato ambiente
esterno (al posto della funzione di termostato
ambiente del comando a distanza).
■
Quando il modello A è attivo, il valore della
temperatura dell'acqua del comando a distanza
viene ignorato.
■
È responsabilità dell'installatore accertarsi che
non si verifichino situazioni indesiderate (ad es.
temperatura
verso gli anelli di riscaldamento a pavimento,
ecc.).
■
È responsabilità dell'installatore accertarsi che il
circuito idraulico sia bilanciato correttamente (ad
es. quando si verifica una richiesta di acqua calda
per usi domestici, dovrà esserci un flusso
sufficiente anche verso tutti gli altri apparecchi,
ecc.)
■
Rotex non offre alcun dispositivo per la riduzione
della temperatura (
soltanto la possibilità di utilizzare set point
multipli.
■
Si consiglia di utilizzare soltanto la funzionalità di
conservazione automatica per il riscaldamento
dell'acqua calda per usi domestici quando si
applica il modello A (con un'alta temperatura di
set point).
Controllo dei set point multipli secondo il modello B
La configurazione di base del modello B dei set point multipli
corrisponde a quella dello schema classico; di conseguenza, anche
in questo caso il riscaldamento simultaneo sia dell'acqua che
dell'ambiente non è possibile.
Il modello dei set point multipli è incentrato sul riscaldamento
dell'ambiente e consente l'utilizzo di set point multipli dell'acqua in
combinazione con il termostato esterno o del comando a distanza.
La configurazione del modello B prevede 3 set point per il riscalda-
mento dell'ambiente e 1 set point per l'acqua calda per usi domestici.
È possibile implementare i segnali di richiesta per il riscaldamento
dell'ambiente in 2 modi diversi (a scelta dell'installatore):
■
segnale di attivazione/disattivazione della funzione termica (dal
termostato ambiente esterno)
Space 1 Space 2 Space 0
TRD TRD
Unità interna per sistema a pompe di calore aria-acqua
del comando a distanza
dell'acqua eccessivamente alta
). Tale sistema fornisce
A
DHW
