■ [E-04]=2 Pumpenbetrieb mit hoher Geschwindigkeit
Wird für [E-04]=1 oder 2 gewählt und ist [6-00]=1, aktiviert
die Einheit das 3-Wege-Ventil zur Warmwasserbereitung
(Brauchwasser). Diese Funktion ist praktisch, wenn man die
gesamte Luft aus dem System entfernen will (sowohl bei
Raumheizungsbetrieb als auch bei Warmwasserbereitung).
[E-04]=1 oder 2
▼
20 Minuten Pumpenbetrieb
3-Wege-Ventil im Modus Raumheizung
▼
10 Minuten Pumpenbetrieb
3-Wege-Ventil im Modus Warmwasserbereitung
(Brauchwasser)
Weitere Einzelheiten dazu siehe "Endkontrolle" auf Seite 37.
HINWEIS Nachdem die erstmalige Inbetriebnahme vollzogen ist,
die bauseitige Einstellung [E-04] auf den Standardwert
zurückstellen.
Gleichzeitige Anforderung von Raumheizungsbetrieb
und Warmwasserbereitung
Vorlauftemperatur-Aussteuerung durch die Fernbedienung
Sobald im Brauchwassertank die Warmhalte-Temperatur erreicht ist,
ist ein weiteres Aufheizen bis zur festgelegten Speicheraufheiz-
temperatur von den laufenden
abhängig, die vom Installateur der Anlage programmiert worden sind.

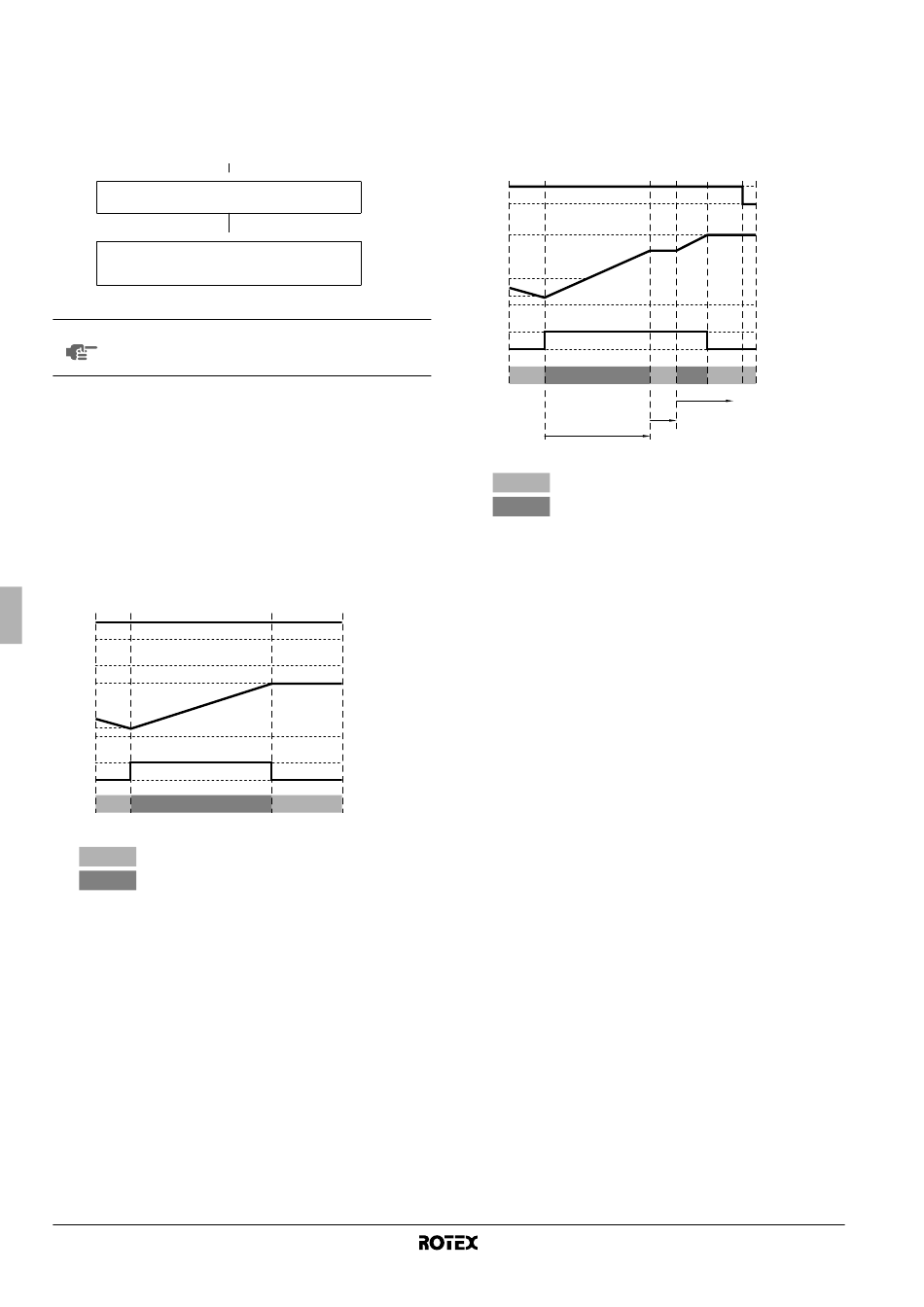

1 Warmhaltebetrieb
Wird Raumheizungsbetrieb und Warmwasserbereitung (Warm-
halten) gleichzeitig angefordert, wird der Brauchwassertank so
lange beheizt, bis die Ausschalttemperatur erreicht ist. Dann
wird der Raumheizungsbetrieb wieder aufgenommen.
D
J
C
H
B
A
A Betrieb
Raumheizung
Warmwasserbereitung
B Thermostat-Anforderung Warmwasser-Warmhaltung
C Brauchwassertank-Temperatur
D Thermostat-Anforderung Vorlauftemperatur
F Brauchwassertank-Minimaltemperatur
G Sollwert Speicheraufheiztemperatur (höchste mögliche
Speicheraufheiztemperatur) [b-03]
H Einschalttemperatur Brauchwasseranforderung [b-00]
J Ausschalttemperatur Brauchwasseranforderung [b-01]
ON EIN
OFF AUS
Installationsanleitung
29
wenn [6-00]=1
timergesteuerten Vorgängen
ON
OFF
G
75°C
F 35°C
ON
OFF
2 Speicherbetrieb
Bei gleichzeitiger Anforderung von Raumheizungsbetrieb und
Warmwasserbereitung (Speicherbetrieb) erfolgt die Warmwasser-
bereitung zum timerprogrammierten Zeitpunkt. Danach wird der
Raumheizungsbetrieb wieder aufgenommen, sofern dieser per
Timer entsprechend programmiert ist. Dann beginnt wieder
gemäß Timerprogrammierung die Warmwasserbereitung, bis der
Sollwert für die Speicheraufheiztemperatur erreicht ist.
D
C
J
H
B
A
1
A Betrieb
Raumheizung
Warmwasserbereitung
B Thermostat-Anforderung Warmwasser-Speichbetrieb
C Brauchwassertank-Temperatur
D Thermostat-Anforderung Vorlauftemperatur
F Brauchwassertank-Minimaltemperatur
G Sollwert Speicheraufheiztemperatur (höchste mögliche
Speicheraufheiztemperatur) [b-03]
H Einschalttemperatur Brauchwasseranforderung [b-00]
J Ausschalttemperatur Brauchwasseranforderung [b-01]
ON EIN
OFF AUS
1 Mindestlaufzeit Brauchwasserbetrieb
(anfangs 30 Minuten [d-01])
2 Wiedereinschaltsperre Brauchwasserbetrieb
(anfangs 15 Minuten [d-02])
3 Maximallaufzeit Brauchwasserbetrieb
(anfangs 30 Minuten [d-01])
Inneneinheit für Luft-Wasser-Wärmepumpensystem
ON
OFF
G
75°C
F
35°C
ON
OFF
3
2
RKHBRD011~016ABV1+Y1
4PW61218-1A
