E
SEMPI DI APPLICAZIONI TIPICHE
Gli esempi di applicazione forniti di seguito hanno scopo puramente
illustrativo.

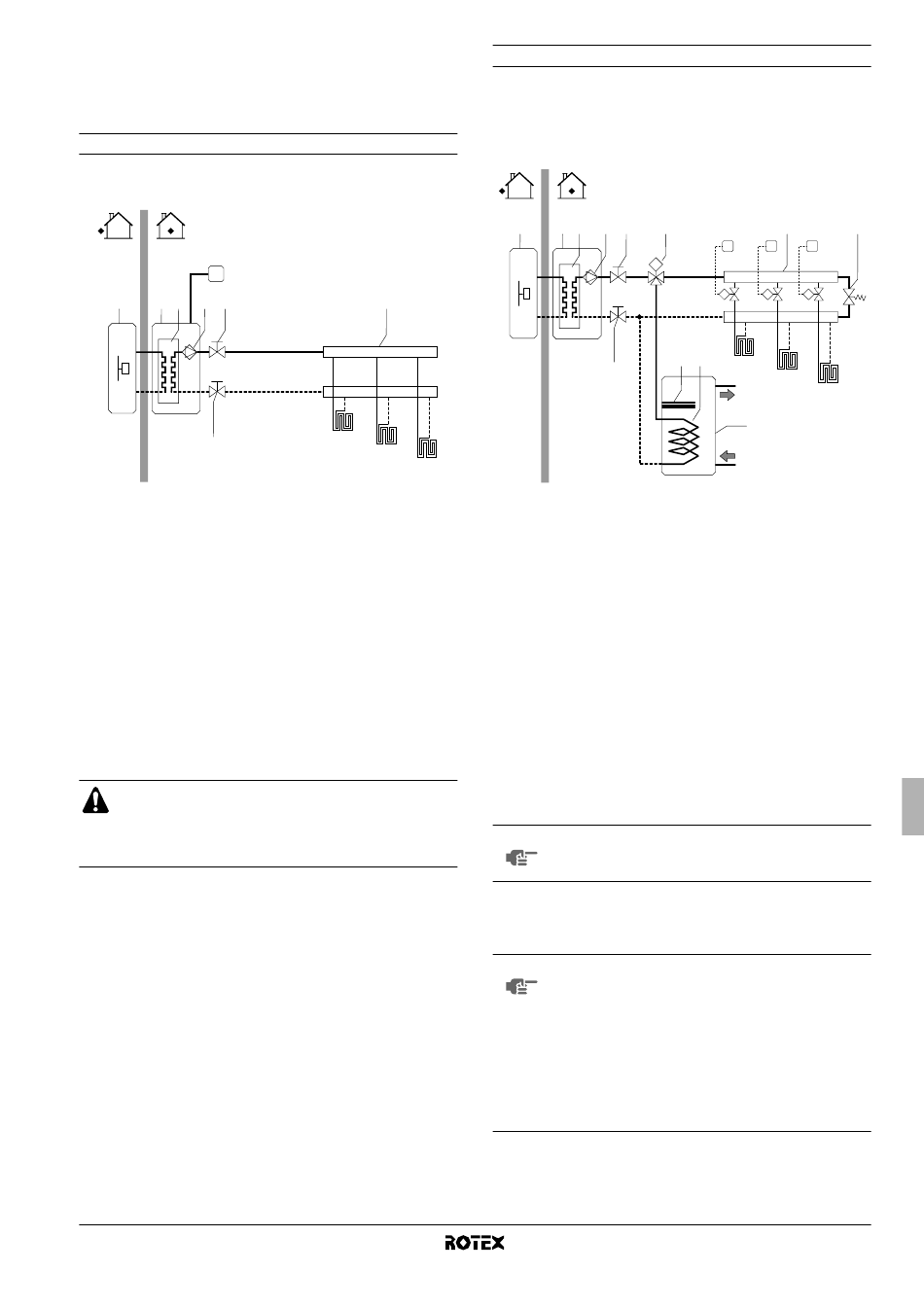

Applicazione 1

Applicazione di solo riscaldamento dell'ambiente con il termostato
ambiente collegato all'unità interna.
T
1 2 3 4 5
7
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Pompa
5 Valvola di chiusura
Funzionamento della pompa e riscaldamento dell'ambiente
Quando il termostato ambiente (T) è collegato all'unità interna, la
pompa (4) funziona quando il termostato ambiente invia una richiesta
di riscaldamento e l'unità esterna si avvia per raggiungere la tempe-
ratura target dell'acqua in uscita come impostata nell'interfaccia
dell'utente.
Quando la temperatura ambiente è superiore al set point del termo-
stato, l'unità esterna e la pompa si arrestano.
Collegare i fili del termostato ai terminali corretti (consul-
tare "Collegamento del cavo del termostato" a pagina 19)
e configurare correttamente i commutatori bistabili del
microinterruttore (vedere "Configurazione di installazione
del termostato ambiente" a pagina 23).
RKHBH/X008BA
Unità interna per sistema a pompe di calore aria-acqua
4PW54224-1A
6
FHL1
FHL2
FHL3
6 Collettore
(non di fornitura)
7 Valvola di chiusura
FHL1..3 Anello di riscaldamento a
pavimento
T Termostato ambiente
(opzionale)

Applicazione 2

Applicazione di solo riscaldamento dell'ambiente senza un termo-
stato ambiente collegato all'unità interna. La temperatura in ogni
ambiente è controllata da una valvola su ogni circuito idraulico.
L'acqua calda per usi domestici viene fornita dal serbatoio dell'acqua
calda per usi domestici collegato all'unità interna.
1 2 3 4 5 8
M
7
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Pompa
5 Valvola di chiusura
6 Collettore
(non di fornitura)
7 Valvola di chiusura
8 Valvola a 3 vie
motorizzata (non di
fornitura)
9 Valvola by-pass (non di
fornitura)
Funzionamento della pompa
Senza un termostato collegato all'unità interna (2), la pompa (4) può
essere configurata per funzionare quando è attivata l'unità interna
oppure finché non è stata raggiunta la temperatura richiesta
dell'acqua.
NOTA Per ulteriori informazioni sulla configurazione della
pompa, consultare "Configurazione di funzionamento
della pompa" a pagina 23.
Riscaldamento dell'ambiente
L'unità esterna (1) funziona per raggiungere la temperatura target
dell'acqua in uscita come impostata nell'interfaccia dell'utente.
Quando la circolazione in ogni anello di riscaldamento
NOTA
dell'ambiente (FHL1..3) è controllata da valvole ad
azionamento remoto (M1..3), è importante installare
una valvola by-pass (9) per evitare l'attivazione del
dispositivo di sicurezza del flussostato.
La valvola by-pass deve essere selezionata in modo
che il flusso dell'acqua minimo specificato in "Tubi
dell'acqua" a pagina 14 sia sempre garantito.
Si consiglia di scegliere una valvola bypass controllata
mediante differenza di pressione.
6
T1 T2 T3
M1 M2 M3
11 12
FHL1
FHL2
FHL3
10
10 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
11 Surriscaldatore
12 Serpentina dello
scambiatore di calore
FHL1..3 Anello di riscaldamento a
pavimento
T1..3 Termostato ambiente
singolo (opzionale)
M1..3 Valvola motorizzata
individuale per
controllare l'anello FHL1
(non di fornitura)
