Collegamento a un'alimentazione a tariffa kWh ridotta
Questo apparecchio consente un collegamento a sistemi di fornitura
di alimentazione a tariffa kWh ridotta. Il pieno controllo dell'unità
potrà essere mantenuto anche nel caso in cui il tipo di alimentazione
a tariffa kwh ridotta preveda interruzioni di alimentazione. Fare
riferimento a "Collegamento a un'alimentazione a tariffa kWh ridotta"
a pagina 22 per ulteriori informazioni.

3.2. Scopo del presente manuale

Il presente manuale NON include la procedura di selezione e la
procedura per la progettazione dell'impianto idraulico. In un capitolo
separato vengono fornite solo alcune precauzioni, suggerimenti
e accorgimenti sulla progettazione del circuito idraulico.
Una volta effettuata la selezione e progettato l'impianto idraulico,
questo manuale descrive le procedure per gestire, installare
e collegare le unità RKHBH/X. Questo manuale è stato redatto per
assicurare una manutenzione adeguata dell'unità e può essere
consultato in caso di problemi.
INFORMAZIONI
Per i componenti non descritti nel presente manuale, fare
riferimento al manuale d'installazione dell'unità esterna.
Il funzionamento dell'unità interna è descritto nel relativo
manuale d'uso.
3.3. Identificazione del modello
Unità interna
RK HB X 008 BB
Indicazione della capacità di riscaldamento/
raffreddamento (kW)
X = riscaldamento e raffreddamento,
H = solo riscaldamento
Hydro Box
Kit Rotex
(a) Per i valori esatti, fare riferimento a "12. Specifiche tecniche" a pagina 52.
Kit della bacinella di drenaggio (opzionale)
EK HB DP 150
Bacinella di drenaggio
Hydro Box
Kit europeo
Manuale d'installazione
4
3 V3
Tensione nominale del
riscaldatore di riserva:
V3 = 1P, 230 V
WN = 3P, 400 V
Capacità del riscaldatore di
riserva (kW)
Serie
(a)

3.4. Esempi di applicazioni tipiche

Gli esempi di applicazione forniti di seguito hanno scopo puramente
illustrativo.

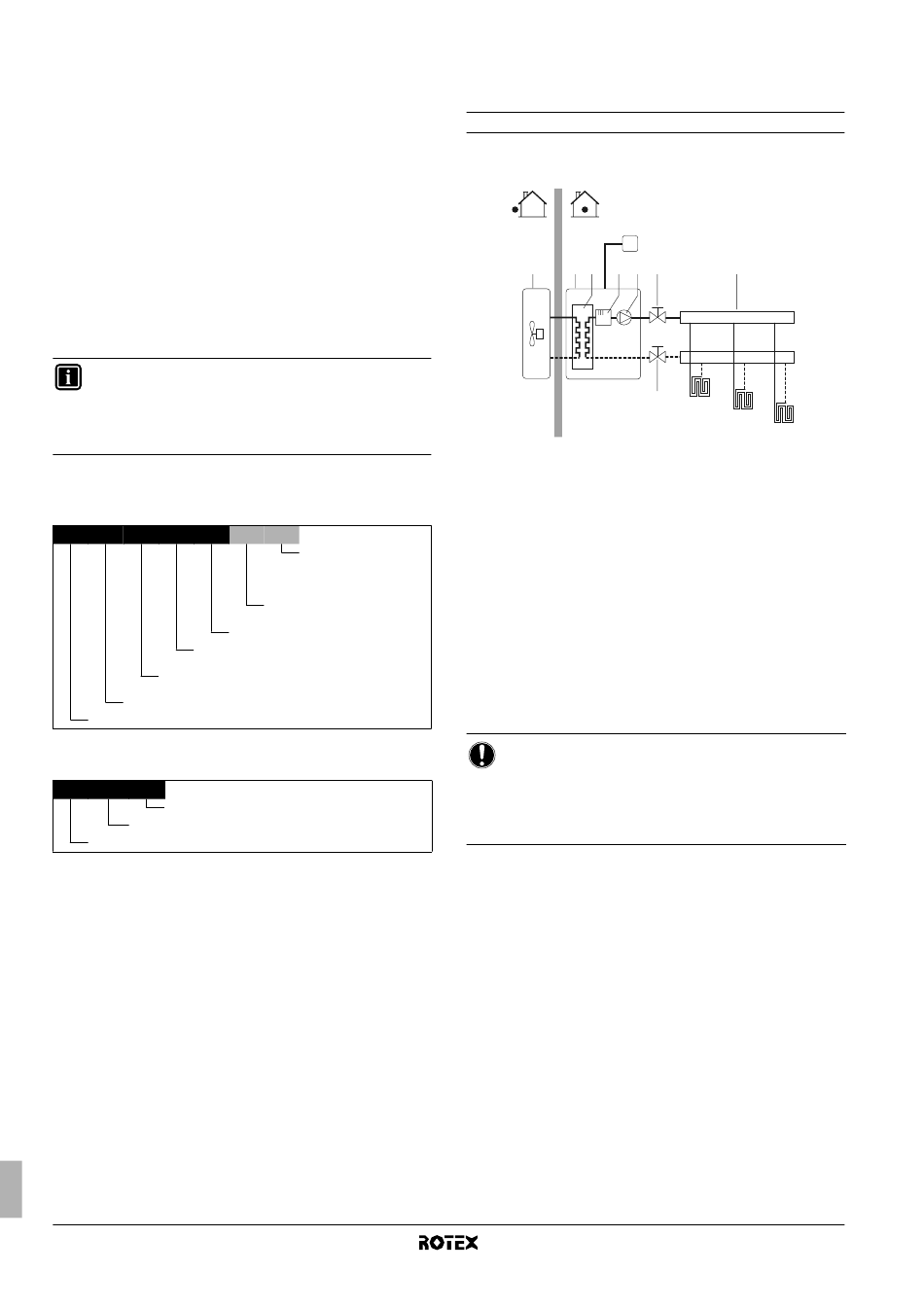

Applicazione 1

Applicazione di solo riscaldamento dell'ambiente con il termostato
ambiente collegato all'unità interna.
T
1 2 3 4 5
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Riscaldatore di riserva
5 Pompa
6 Valvola di chiusura
7 Collettore (da reperire in loco)
FHL1...3 Anello di riscaldamento a pavimento
T Termostato ambiente (opzionale)
Funzionamento della pompa e riscaldamento dell'ambiente
Quando il termostato ambiente (T) è collegato all'unità interna, la
pompa (5) funziona quando il termostato ambiente invia una richiesta
di riscaldamento e l'unità esterna si avvia per raggiungere la
temperatura target dell'acqua
nell'interfaccia dell'utente.
Quando la temperatura ambiente è superiore al setpoint del
termostato, l'unità esterna e la pompa si arrestano.
AVVISO
Collegare i fili del termostato ai terminali corretti
(consultare "Collegamento del cavo del termostato" a
pagina 21) e configurare correttamente i commutatori
bistabili del microinterruttore (vedere "8.2. Configurazione
di installazione del termostato ambiente" a pagina 25).
Unità interna per sistema a pompe di calore aria acqua
6 7
6
FHL1
FHL2
FHL3
in uscita come impostata
RKHBH/X008BB
4PW62574-1 – 10.2010
