Collegamenti elettrici interni - Tabella dei componenti

Fare riferimento allo schema elettrico interno in dotazione con l'unità
(all'interno del coperchio del quadro elettrico dell'unità interna). Di
seguito è riportata la legenda delle abbreviazioni che sono usate in
tale schema.
A1P ................. PCB principale
A2P ................. PCB del telecomando (interfaccia dell'utente)
A3P ................. Termostato (non di fornitura, PC= Power Circuit,
circuito di alimentazione interno)
A4P ......... * ..... Scheda di indirizzo per allarme remoto
E1H ................. Elemento del riscaldatore di riserva 1
E2H ................. Elemento del riscaldatore di riserva 2
E3H ................. Elemento del riscaldatore di riserva 3
E4H ......... # ..... Surriscaldatore
F1B.................. Fusibile del riscaldatore di riserva
F2B.......... # ..... Fusibile del surriscaldatore
F1T.................. Fusibile termico del riscaldatore di riserva (250 V,
94°C)
FU1 ................. Fusibile 3,15 A T 250 V
FU2 ................. Fusibile 5 A T 250 V
FuR, FuS......... Fusibile 5 A 250 V per scheda di allarme remoto
K1M................. Gradino del contattore del riscaldatore di riserva 1
K2M................. Gradino del contattore del riscaldatore di riserva 2
K3M......... # ..... Contattore del surriscaldatore
K5M................. Contattore di scollegamento universale del
riscaldatore di riserva
M1P................. Pompa
M2S....... ## ..... Valvola a 2 vie per la modalità di raffreddamento
M3S......... # ..... Valvola a 3 vie: riscaldamento a pavimento/acqua
calda per usi domestici
PHC1............... Circuito di ingresso dell'accoppiatore ottico
Q1DI................ Interruttore di dispersione a terra
Q1L ................. Protezione termica del riscaldatore di riserva
Q2L,Q3L.. # ..... Protezione termica del surriscaldatore
R1T ................. Termistore dello scambiatore di calore uscita acqua
R2T ................. Termistore del riscaldatore di riserva uscita acqua
R3T ................. Termistore del refrigerante liquido
R4T ................. Termistore ingresso acqua
R5T ......... # ..... Termistore acqua calda per usi domestici
S1L.................. Flussostato
S2S ................. Contatto dell'alimentazione a tariffa kWh ridotta
SS1 ................. Microinterruttore
TR1 ................. Trasformatore 24 V per PCB
V1S ................. Spegniscintilla 1
V2S ................. Spegniscintilla 2
X1M-X4M ........ Morsettiere
* Optional
# Solo applicazioni con serbatoio dell'acqua calda per usi
domestici
## Solo applicazioni di riscaldamento/raffreddamento
Manuale d'installazione
13
Linee guida per collegamenti da effettuarsi in loco
La maggior parte dei collegamenti in loco sull'unità interna deve
essere eseguita sulla morsettiera all'interno del quadro elettrico.
Per accedere alla morsettiera, rimuovere il coperchio dell'unità
interna e il coperchio di servizio del quadro elettrico, vedere
"Apertura dell'unità interna" a pagina 5.
Supporti a fascetta per cavi sono disponibili sul lato inferiore del
quadro elettrico. Fissare tutti i cavi utilizzando le apposite
fascette (non di fornitura).
Un circuito di alimentazione dedicato è richiesto per il riscalda-
tore di riserva.
Le installazioni dotate di un serbatoio dell'acqua calda per usi
domestici (opzionale) richiedono un circuito di alimentazione
dedicato per il surriscaldatore.
Consultare il manuale d'installazione del serbatoio dell'acqua
calda per usi domestici.
Collegamento del cavo
comunicazione dell'unità interna
Circuito d'alimentazione e caratteristiche dei cavi
L'alimentazione dell'unità interna deve essere fornita attraverso
l'unità esterna. La comunicazione di dati con l'unità esterna viene
effettuata attraverso lo stesso cavo.
Per tutte le linee guida e le specifiche relative ai collegamenti elettrici
sul posto tra l'unità interna e quella esterna, consultare il manuale di
installazione dell'unità esterna.
Procedura

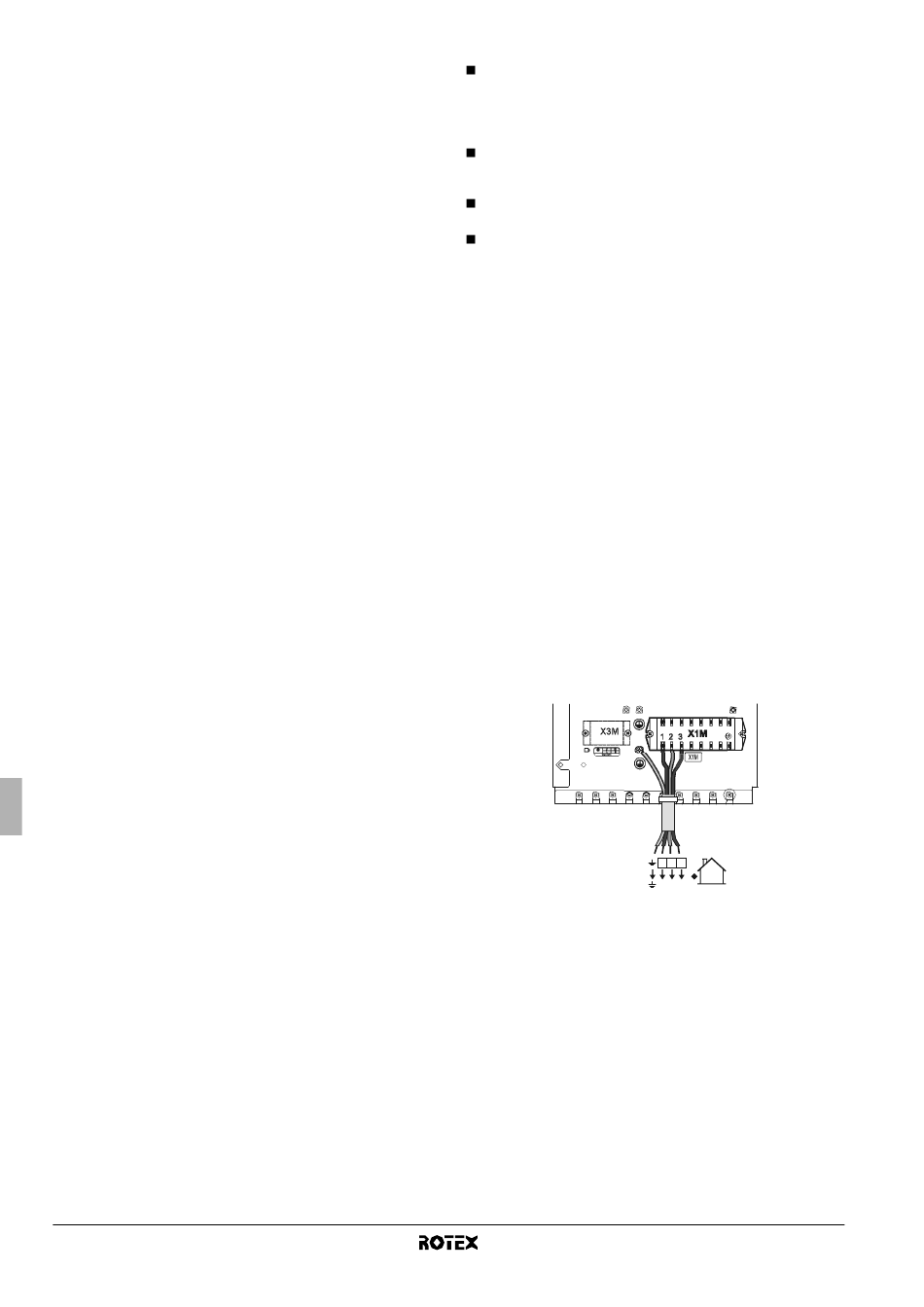

1 Utilizzando il cavo adatto, collegare il circuito di alimentazione ai
terminali appropriati come illustrato nello scherma elettrico e
nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
della piastra di montaggio del quadro elettrico.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
4 Durante la stesura dei cavi, verificare che non ostacolino il
montaggio del coperchio dell'unità interna; vedere la figura 3.
Nota: le figure mostrano solo i collegamenti in loco rilevanti.
Unità interna per sistema a pompe di calore aria-acqua
di alimentazione e di
1 2 3
1 2 3
RKHBH/X008AA
4PW50203-1A
