Comando a distanza (opzionale)
È possibile collegare un comando a distanza opzionale secondario
RKRUAHTA (con funzionalità di termostato ambiente) all'unità
interna. Lo scopo è quello di offrire la possibilità di installare il
comando a distanza standard vicino all'unità (per ragioni di
manutenzione), installando un secondo comando a distanza in un
altro posto (ad es. soggiorno) per effettuare l'installazione.
Per ulteriori informazioni, fare riferimento a "Installazione del
comando a distanza" a pagina 15.
Termostato ambiente (opzionale)
È possibile collegare un termostato ambiente opzionale RKRTR o
RKRTW all'unità interna.
Per ulteriori informazioni, fare riferimento al manuale d'installazione
del termostato ambiente.
Se viene installata questa opzione, non è possibile
utilizzare la funzione di termostato del comando a
distanza.
PCB del sistema I/O digitale (opzionale)
È possibile collegare un PCB del sistema I/O digitale EKRP1HBA
opzionale all'unità interna da utilizzare per monitorare a distanza il
sistema. La scheda di indirizzo dispone di 3 uscite senza tensione.
Per ulteriori informazioni, fare riferimento al manuale d'uso dell'unità
interna e al manuale d'installazione del PCB del sistema I/O digitale.
Per il collegamento del PCB all'unità, fare riferimento allo schema
elettrico o a quello dei collegamenti.
PCB di richiesta (opzionale)
È possibile collegare un PCB di richiesta RKRP1AHTA opzionale
all'unità interna. Il PCB è necessario quando viene installato il
termostato ambiente Rotex RKRTR o RKRTW oppure quando viene
utilizzato un controllo del set point multiplo e rende possibile la
comunicazione con l'unità interna.
Per ulteriori informazioni, fare riferimento al manuale d'installazione
del PCB di richiesta.
Per il collegamento del PCB all'unità, fare riferimento allo schema
elettrico o a quello dei collegamenti.

Scopo del presente manuale

Questo manuale d'installazione descrive le procedure per il tratta-
mento, l'installazione e il collegamento di tutti i modelli di unità
interna RKHBRD.
NOTA L'installazione della pompa di calore da esterno RRRQ
è descritta nel manuale d'installazione dell'unità
esterna.
Il funzionamento dell'unità interna è descritto nel
manuale d'uso dell'unità interna.
Identificazione del modello
Unità interna
RK HBR D 016 AA
Indicazione della capacità di riscaldamento
Tipo di refrigerante usato R134a
Hydro box – solo riscaldamento ad alte temperature
Kit Rotex
(a) Per i valori esatti, fare riferimento a "Specifiche dell'unità" a pagina 37.
RKHBRD011~016AAV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW55786-1
V1
V1 = 1N~, 220-240 V, 50 Hz
Y1 = 3N~, 380-415 V, 50 Hz
Serie

Esempi di applicazioni tipiche

Gli esempi di applicazione forniti di seguito hanno scopo puramente
illustrativo.

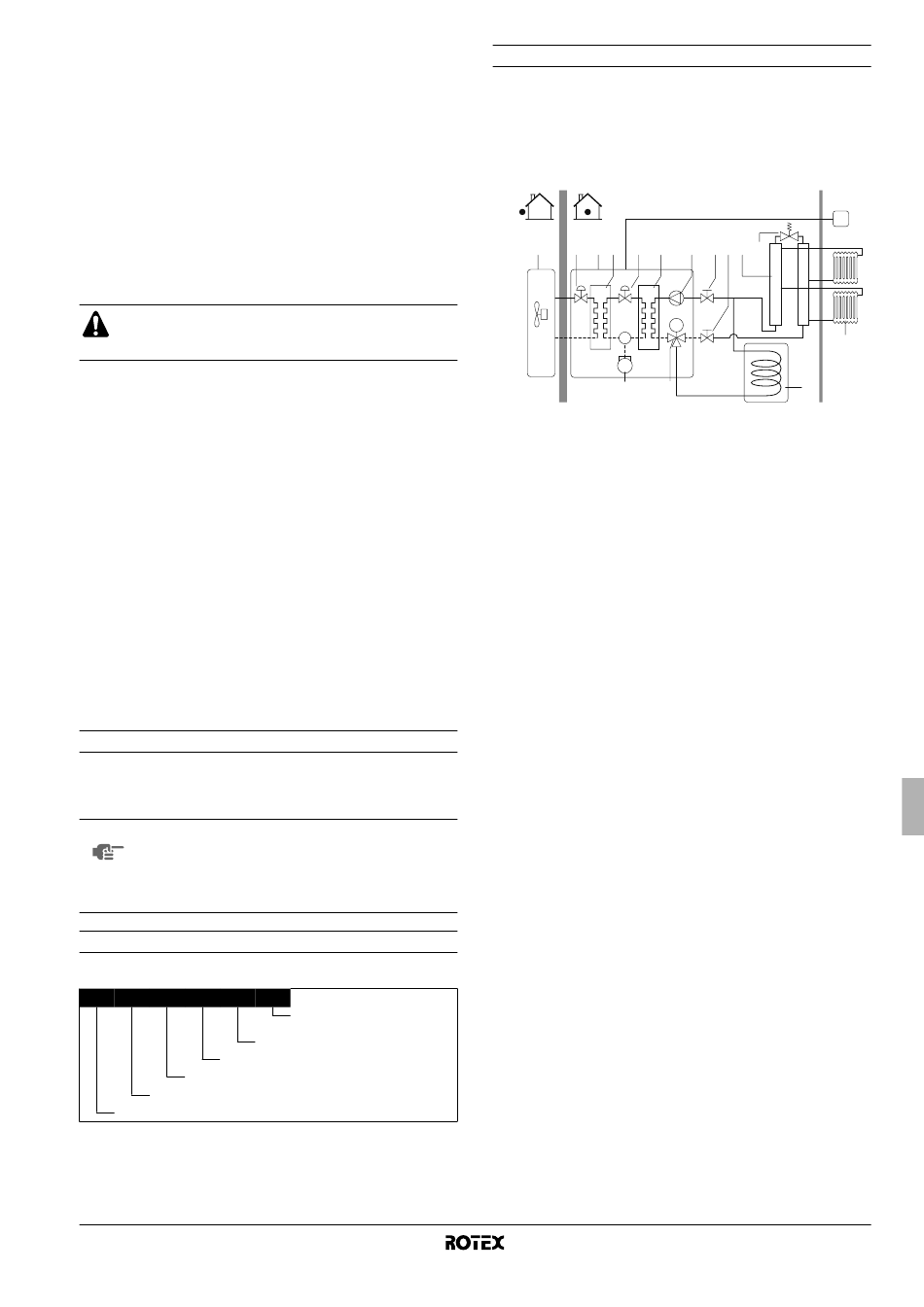

Applicazione 1

Riscaldamento dell'ambiente e dell'acqua per usi domestici con un
unico comando a distanza installato in soggiorno.
1 12 2 3 12 4
5
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
refrigerante
4 Scambiatore di calore ad
acqua
5 Compressore
6 Pompa
7 Valvola di chiusura
8 Valvola tridirezionale
motorizzata (opzionale)
Il comando a distanza invia un feedback immediato all'unità interna
e, così facendo, fa corrispondere in modo intelligente le prestazioni
dell'unità ai requisiti necessari per il riscaldamento dell'ambiente. In
questo modo l'avvio e l'arresto dell'unità non saranno frequenti e non
si registreranno grandi oscillazioni di temperatura nelle stanze
riscaldate. Il comando a distanza è anche dotato di una funzionalità
logica intelligente tramite la quale controlla contemporaneamente le
esigenze di riscaldamento sia dell'ambiente che dell'acqua per usi
domestici (ad es. se la temperatura dell'ambiente subisce una
diminuzione maggiore di 3°C durante il riscaldamento dell'acqua per
usi domestici, l'unità tornerà automaticamente al riscaldamento
dell'ambiente). Non è previsto alcun comando a distanza vicino
all'unità. Un addetto all'assistenza potrà collegare un altro comando
a distanza durante la manutenzione di servizio.
A B
C1
6 7 7 10 13
M
11
8 9
9 Serbatoio dell'acqua calda
per usi domestici
(opzionale)
10 Collettore (non di fornitura)
11 Radiatore (non di fornitura)
12 Valvola d'espansione
elettronica
13 Valvola by-pass
(non di fornitura)
C1 Comando a distanza
A Luogo di installazione
B Soggiorno
Manuale d'installazione
2
