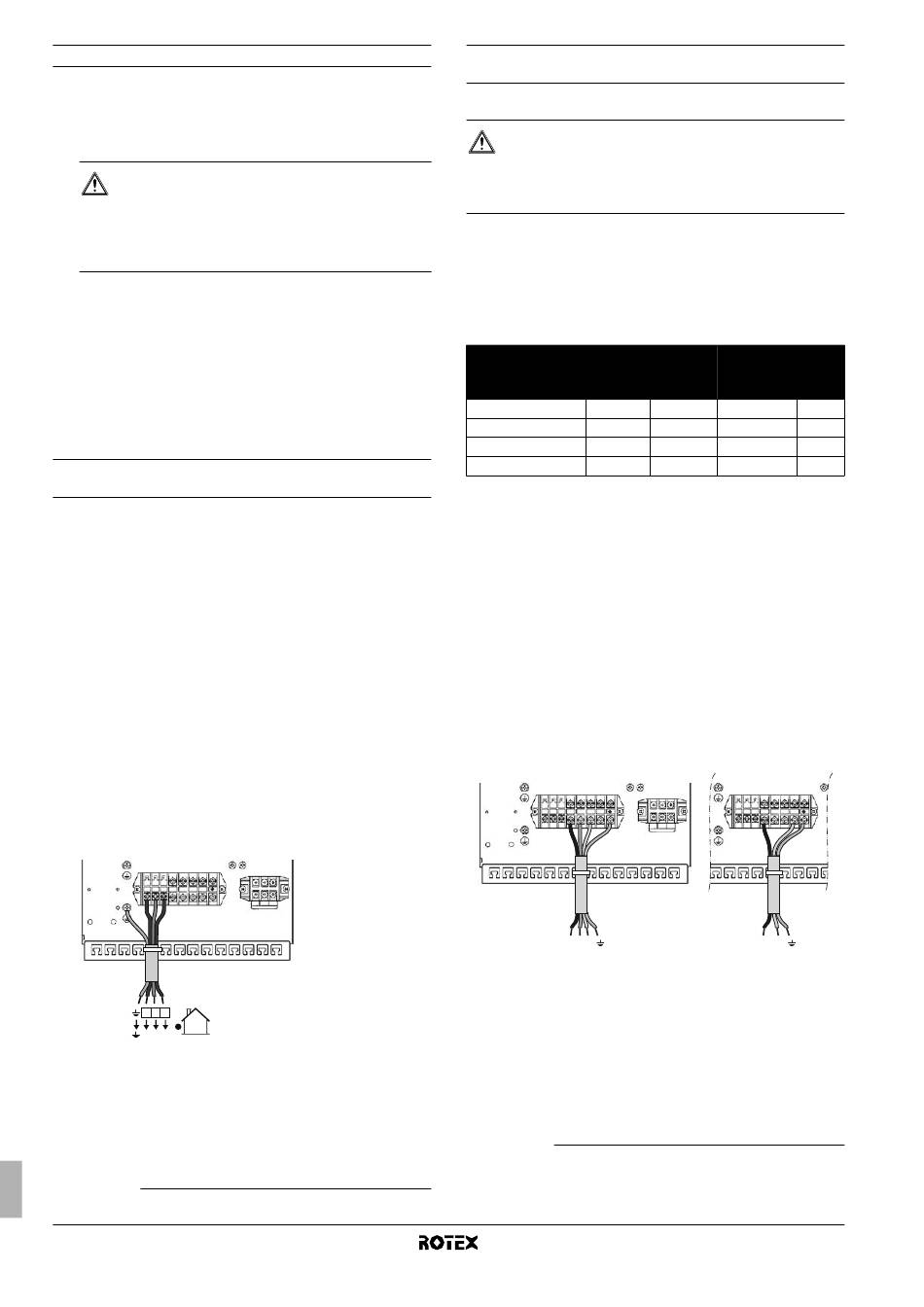

Linee guida per collegamenti in loco

■
La maggior parte dei collegamenti in loco sull'unità interna deve
essere eseguita sulla morsettiera all'interno del quadro elettrico.
Per accedere alla morsettiera, rimuovere il coperchio dell'unità
interna e il coperchio di servizio del quadro elettrico, vedere
"5.1. Apertura dell'unità interna" a pagina 10.
AVVERTIMENTO
Togliere tutta l'alimentazione (alimentazione dell'unità
esterna, nonché alimentazione del riscaldatore di
riserva e del serbatoio dell'acqua calda per usi
domestici, se applicabile)
il coperchio di servizio del quadro elettrico.
■
Supporti a fascetta per cavi sono disponibili sul lato inferiore del
quadro elettrico. Fissare tutti i cavi utilizzando le apposite
fascette (da reperire in loco).
■
Un circuito di alimentazione dedicato è richiesto per il
riscaldatore di riserva.
■
Le installazioni dotate di un serbatoio dell'acqua calda per usi
domestici (opzionale) richiedono un circuito di alimentazione
dedicato per il surriscaldatore
Consultare il manuale d'installazione del serbatoio dell'acqua
calda per usi domestici.
Collegamento del cavo di alimentazione e di comunicazione
dell'unità interna
Circuito d'alimentazione e caratteristiche dei cavi
L'alimentazione dell'unità interna deve essere fornita attraverso
l'unità esterna. La comunicazione di dati con l'unità esterna viene
effettuata attraverso lo stesso cavo.
Per tutte le linee guida e le specifiche relative ai collegamenti elettrici
sul posto tra l'unità interna e quella esterna, consultare il manuale di
installazione dell'unità esterna.
Procedura
1 Utilizzando il cavo adatto, collegare il circuito di alimentazione ai
terminali appropriati come illustrato nello scherma elettrico
e nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
della piastra di montaggio del quadro elettrico.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
4 Durante la stesura dei cavi, verificare che non ostacolino il
montaggio del coperchio dell'unità interna; vedere la figura 3.
Nota: le figure mostrano solo i collegamenti in loco rilevanti.
X1M
1 2 3
1 2 3
1 2 3
(1) Applicabile solo per il serbatoio con surriscaldatore elettrico
incorporato (RKHW*).
Manuale d'installazione
20
prima di rimuovere
(1)
.
X3M
Collegamento dell'alimentazione elettrica del riscaldatore
di riserva
Circuito d'alimentazione e caratteristiche dei cavi
ATTENZIONE
Utilizzare un circuito di alimentazione dedicato per il
riscaldatore di riserva
alimentare l'apparecchio attraverso una linea alla quale
sono collegate anche altre utenze.
(a) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
Il circuito di alimentazione deve essere protetto mediante i dispositivi
di sicurezza richiesti ai sensi della legislazione applicabile.
Scegliere il cavo di alimentazione in base alla legislazione
applicabile. Per l'assorbimento massimo del riscaldatore di riserva,
consultare la tabella sotto.
(2) (3)
Capacità del
Modello dell'unità riscaldatore
interna di riserva
RKHB*016BB3V3 3 kW
(a) (b)
RKHB*016BB6V3 6 kW
RKHB*016BB6WN 6 kW
RKHB*016BB9WN 9 kW
(a) Apparecchiatura conforme a EN/IEC 61000-3-12
(b) La presente apparecchiatura è conforme alla certificazione
(3)
EN/IEC 61000-3-11 se l'impedenza del sistema Z
nel punto di interfaccia tra il sistema di alimentazione dell'utente e il sistema
pubblico. È responsabilità dell'installatore o dell'utente dell'apparecchiatura di
verificare, consultandosi con l'operatore della rete di distribuzione se necessario,
che l'apparecchiatura sia collegata esclusivamente ad un'alimentazione con un
sistema di impedenza Z minore o uguale a Z
sys
Procedura
1 Utilizzando il cavo adatto, collegare il circuito di alimentazione
all'interruttore di protezione principale come illustrato nello
scherma elettrico e nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
sul terminale X1M.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
Nota: le figure mostrano solo i collegamenti in loco rilevanti.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(2) Standard tecnico europeo/internazionale che definisce i limiti di corrente
armonica prodotta da apparecchiature collegate a sistemi a basso
voltaggio pubblico con corrente di alimentazione >16 A e ≤75 A ogni fase.
(3) Standard tecnico europeo/internazionale che definisce i limiti per le
variazioni, gli sbalzi e lo sfarfallio di voltaggio nei sistemi di alimentazione
pubblica a basso voltaggio per apparecchiature con corrente ≤75 A.
Unità interna per sistema a pompe di calore aria acqua
(a)
e il surriscaldatore . Non
Tensione
nominale del Massimo
riscaldatore assorbimento in
di riserva funzionamento Z (Ω)
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(2)
è minore o uguale a Z
sys
.
max
1x 230 V
X1M
X3M
L1 N
L1 N
RKHBH/X016BB
4PW62576-1 – 10.2010
max
