E
SEMPI DI APPLICAZIONI TIPICHE
Quando il sistema Rotex viene utilizzato in serie con
un'altra fonte di calore (ad es. caldaia alimentata a gas), è
necessario assicurarsi che la temperatura dell'acqua di
ritorno allo scambiatore di calore non superi i 55°C. Rotex
non potrà essere ritenuta responsabile di alcun danno
risultante dal mancato rispetto di tale norma.
Gli esempi di applicazione forniti di seguito hanno scopo puramente
illustrativo.

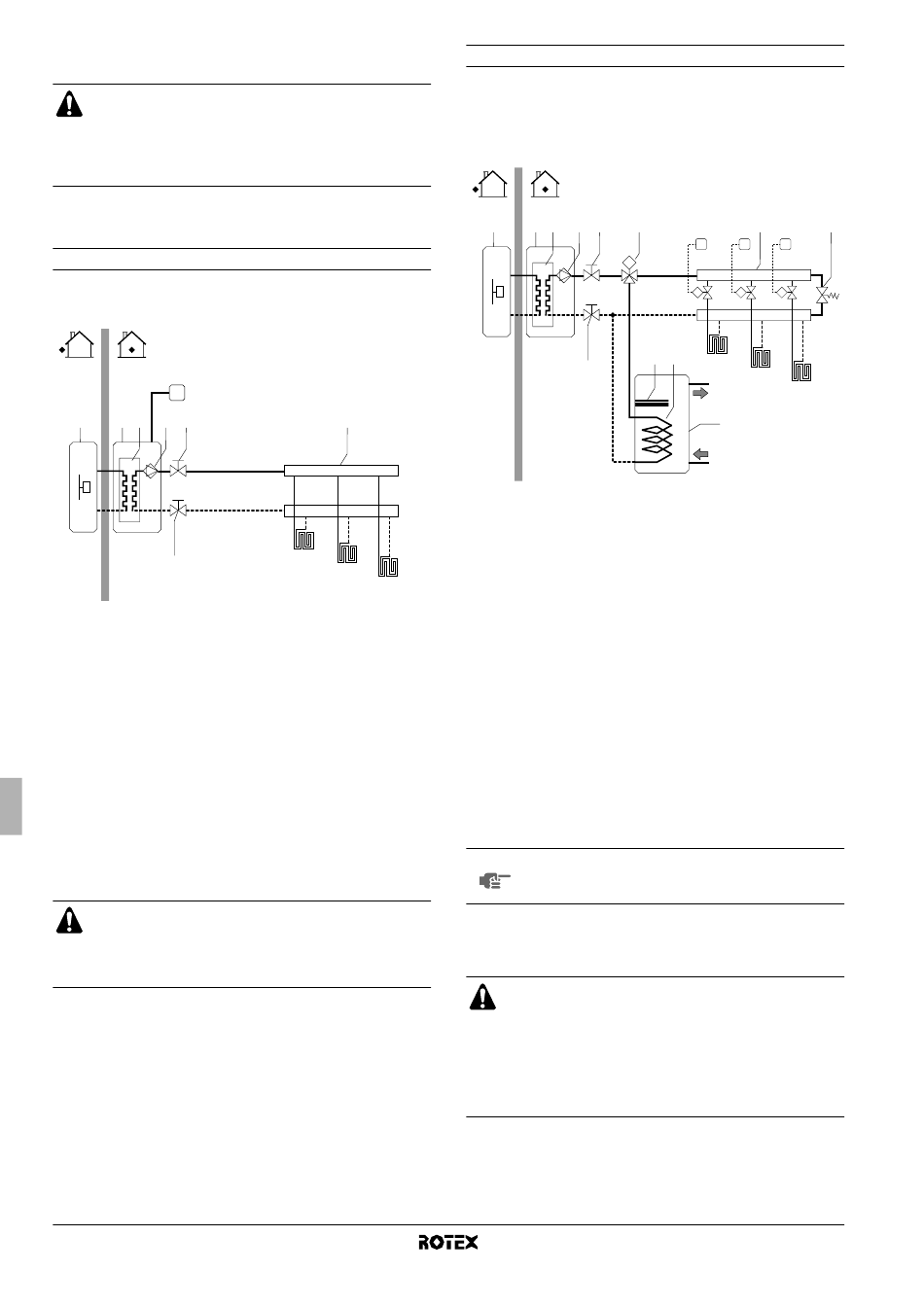

Applicazione 1

Applicazione di solo riscaldamento dell'ambiente con un termostato
ambiente collegato all'unità interna.
T
1 2 3 4 5
7
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Pompa
5 Valvola di chiusura
Funzionamento della pompa e riscaldamento dell'ambiente
Quando un termostato ambiente (T) è collegato all'unità interna, la
pompa (4) funziona quando il termostato ambiente invia una richiesta
di riscaldamento e l'unità esterna si avvia per raggiungere la tempe-
ratura target dell'acqua in uscita come impostata nell'interfaccia
dell'utente.
Quando la temperatura ambiente è superiore al set point del
termostato, l'unità esterna e la pompa si arrestano.
Collegare i fili del termostato ai terminali corretti
(consultare "Collegamento del cavo del termostato" a
pagina 14) e configurare correttamente i commutatori
bistabili del microinterruttore (vedere "Configurazione di
installazione del termostato ambiente" a pagina 16).
Manuale d'installazione
3
6
FHL1
FHL2
FHL3
6 Collettore
(non di fornitura)
7 Valvola di chiusura
FHL1..3 Anello di riscaldamento
a pavimento
(non di fornitura)
T Termostato ambiente
(non di fornitura)

Applicazione 2

Applicazione di solo riscaldamento dell'ambiente senza un termo-
stato ambiente collegato all'unità interna. La temperatura in ogni
ambiente è controllata da una valvola su ogni circuito idraulico.
L'acqua calda per usi domestici viene fornita dal serbatoio dell'acqua
calda per usi domestici collegato all'unità interna.
1 2 3 4 5 8
M
7
1 Unità esterna
2 Unità interna
3 Scambiatore di calore
4 Pompa
5 Valvola di chiusura
6 Collettore
(non di fornitura)
7 Valvola di chiusura
8 Valvola a 3 vie
motorizzata
(non di fornitura)
9 Valvola by-pass
(non di fornitura)
Funzionamento della pompa
Senza un termostato collegato all'unità interna (2), la pompa (4) può
essere configurata per funzionare quando è attivata l'unità interna
oppure finché non è stata raggiunta la temperatura richiesta
dell'acqua.
NOTA Per ulteriori informazioni sulla configurazione della
pompa, consultare "Configurazione di funzionamento
della pompa" a pagina 17.
Riscaldamento dell'ambiente
L'unità esterna (1) funziona per raggiungere la temperatura target
dell'acqua in uscita come impostata nell'interfaccia dell'utente.
Quando la circolazione in ogni anello di riscaldamento
dell'ambiente (FHL1..3) è controllata da valvole ad
azionamento remoto (M1..3), è importante installare una
valvola by-pass (9) per evitare l'attivazione del dispositivo
di sicurezza del flussostato.
La valvola by-pass deve essere selezionata in modo che il
flusso dell'acqua minimo specificato in "Tubi dell'acqua" a
pagina 10 sia sempre garantito.
Unità interna per sistema a pompe di calore aria-acqua
6
T1 T2 T3
M1 M2 M3
10 11
FHL1
FHL2
FHL3
12
10 Surriscaldatore
11 Serpentina dello
scambiatore di calore
12 Serbatoio dell'acqua
calda per usi domestici
FHL1..3 Anello di riscaldamento a
pavimento
(non di fornitura)
T1..3 Termostato ambiente
individuale
(non di fornitura)
M1..3 Valvola motorizzata
individuale per
controllare l'anello FHL1
(non di fornitura)
RKHBH/X016AB
4PW50205-1A
9
