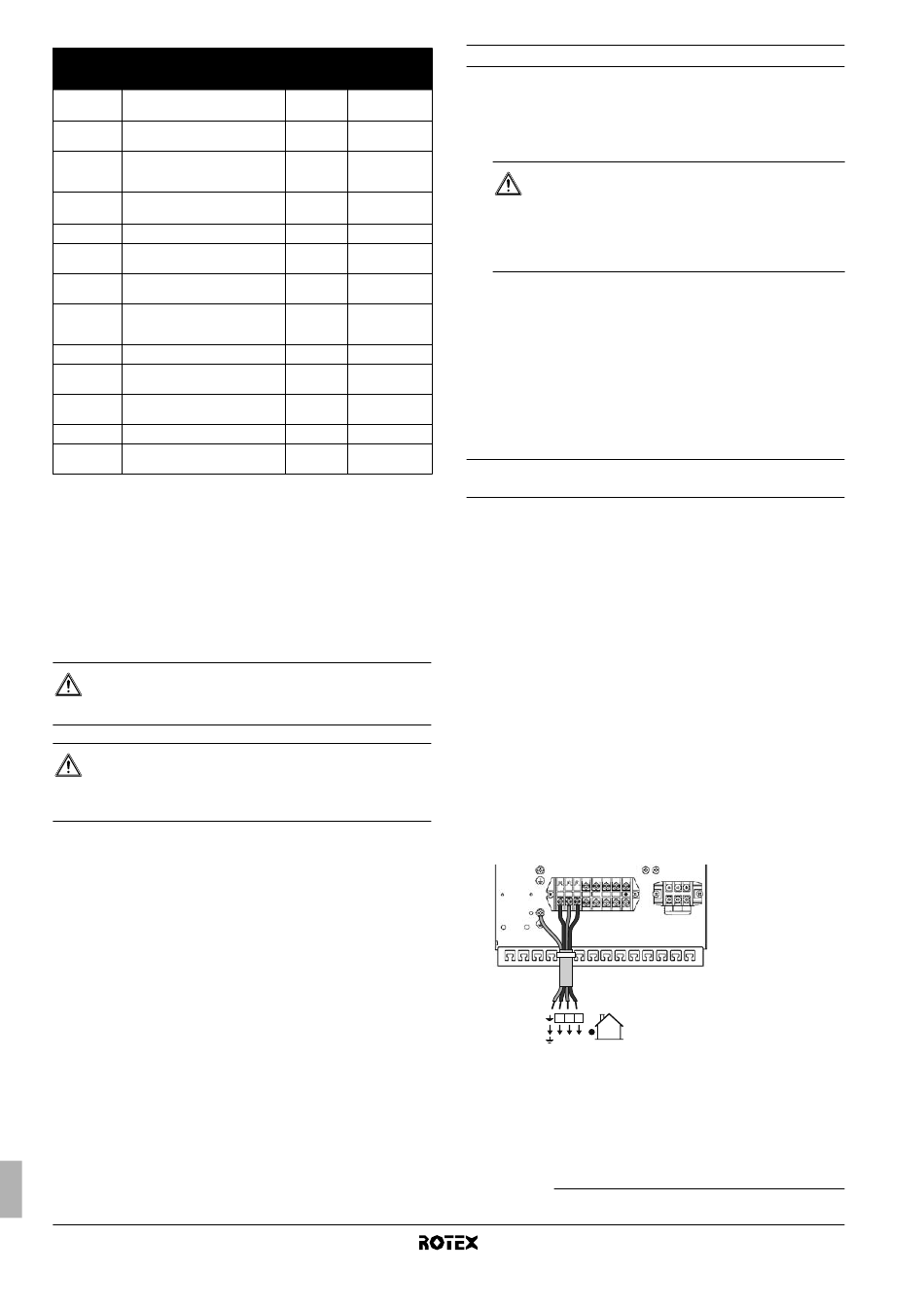

Componente Descrizione
1 Cavo di alimentazione per l'unità
esterna
2 Cavo di alimentazione e di
comunicazione dell'unità interna
3 Cavo di alimentazione per il
riscaldatore della piastra di
(c)
fondo
4 Cavo di alimentazione del
riscaldatore di riserva
5 Cavo del termostato ambiente
6 Cavo di comando della valvola
a 3 vie
7 Cavo di comando della valvola
a 2 vie
8 Cavo di alimentazione e di
protezione termica del
(f)
surriscaldatore
9 Cavo del termistore
10 Cavo di alimentazione del
(f)
surriscaldatore
11 Cavo dell'alimentazione a tariffa
kwh ridotta (contatto pulito)
12 Cavo dell'interfaccia dell'utente
13 Alimentazione a tariffa kWh
normale
(a) Vedere la targhetta informativa sull'unità esterna.
2
(b) Sezione del cavo 2,5 mm
(c) Il cavo del riscaldatore della piastra di fondo è applicabile solo in
combinazione con RRLQ o nel caso del kit EKBPHT opzionale.
(d) Sezione minima del cavo 0,75 mm
(e) Vedere la tabella in "Collegamento dell'alimentazione elettrica del riscaldatore
di riserva" a pagina 21.
(f) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
(g) Il termistore e il filo di connessione (12 m) vengono forniti insieme all'unità
interna.
2
(h) Sezione del cavo da 0,75 mm
Il contatto privo di tensione garantisce il carico minimo applicabile di 15 V CC,
10 mA.
2
(i) Sezione del cavo da 0,75 mm
ATTENZIONE
Scegliere le dimensioni di tutti i cavi e i fili in base alla
legislazione applicabile.
AVVERTIMENTO
Dopo aver completato i collegamenti elettrici, accertarsi
che ogni parte e terminale elettrici all'interno del quadro
elettrico siano ben saldi.
Manuale d'installazione
20
Numero Massimo
richiesto di assorbimento in
conduttori funzionamento
(a)
2+GND
(b)
3+GND
(d)
2
2+GND
(e)
o 3+GND
3 o 4 100 mA
2+GND 100 mA
2+GND 100 mA
(b)
4+GND
(g)
2
2+GND 13 A
(h)
2
(i)
2
(b)
2+GND
2
2
a 1,25 mm , lunghezza massima: 50 m.
2
a 1,25 mm , lunghezza massima: 500 m.

Linee guida per collegamenti in loco

■
La maggior parte dei collegamenti in loco sull'unità interna deve
essere eseguita sulla morsettiera all'interno del quadro elettrico.
Per accedere alla morsettiera, rimuovere il coperchio dell'unità
interna e il coperchio di servizio del quadro elettrico, vedere
"5.1. Apertura dell'unità interna" a pagina 10.
AVVERTIMENTO
Togliere
dell'unità
riscaldatore di riserva e del serbatoio dell'acqua calda
(d)
per usi domestici, se applicabile) – prima di rimuovere
(d)
il coperchio di servizio del quadro elettrico.
(d)
■
Supporti a fascetta per cavi sono disponibili sul lato inferiore del
quadro elettrico. Fissare tutti i cavi utilizzando le apposite
fascette (da reperire in loco).
■
Un circuito di alimentazione dedicato è richiesto per il
riscaldatore di riserva.
■
Le installazioni dotate di un serbatoio dell'acqua calda per usi
domestici (opzionale) richiedono un circuito di alimentazione
dedicato per il surriscaldatore
Consultare il manuale d'installazione del serbatoio dell'acqua
calda per usi domestici.
Collegamento del cavo di alimentazione e di comunicazione
dell'unità interna
Circuito d'alimentazione e caratteristiche dei cavi
L'alimentazione dell'unità interna deve essere fornita attraverso
l'unità esterna. La comunicazione di dati con l'unità esterna viene
effettuata attraverso lo stesso cavo.
Per tutte le linee guida e le specifiche relative ai collegamenti elettrici
sul posto tra l'unità interna e quella esterna, consultare il manuale di
installazione dell'unità esterna.
Procedura
1 Utilizzando il cavo adatto, collegare il circuito di alimentazione ai
terminali appropriati come illustrato nello scherma elettrico
e nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
della piastra di montaggio del quadro elettrico.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
4 Durante la stesura dei cavi, verificare che non ostacolino
il montaggio del coperchio dell'unità interna; vedere la figura 3.
Nota: le figure mostrano solo i collegamenti in loco rilevanti.
1 2 3
1 2 3
1 2 3
(1) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
tutta l'alimentazione – (alimentazione
esterna, nonché alimentazione
(1)
.
X1M
X3M
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
del
RKHBH/X008BB
