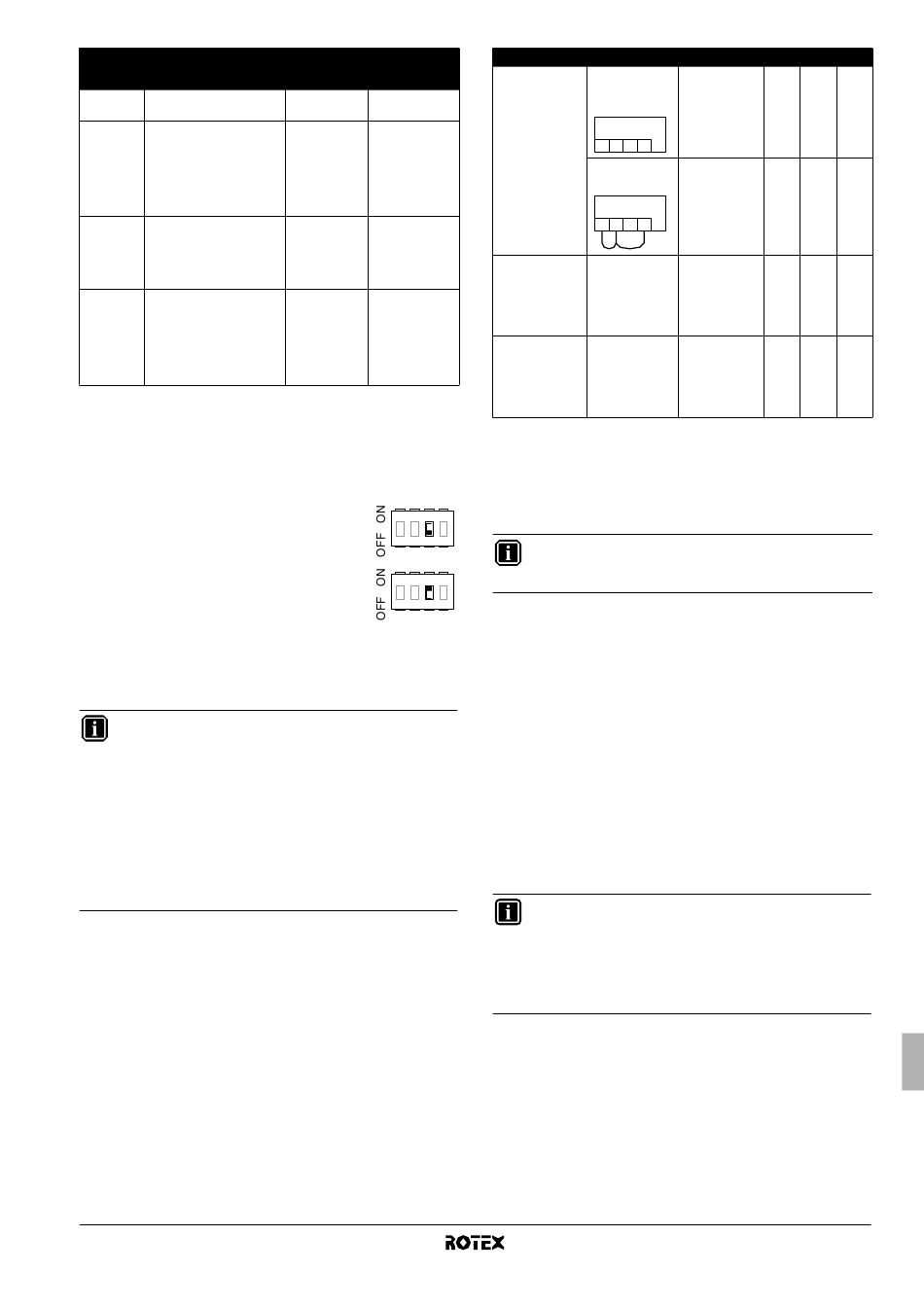

Configuratie Van De Installatie Van De Kamerthermostaat; Configuratie Van De Pompwerking - Rotex RKHBH008BB3V3 Manuel D'installation

DIP-
schakelaar
SS2 Beschrijving
1 Niet van toepassing
voor installateur
2 Installatie van de tank
voor warm water voor
huishoudelijk gebruik
(zie "8.4. Configuratie
installatie van de tank voor
warm water voor
huishoudelijk gebruik" op
pagina 25)
3 Aansluiting
kamerthermostaat
(zie "8.2. Configuratie van
de installatie van de
kamerthermostaat" op
pagina 24)
(a)
4 Deze instelling bepaalt
de werkingsstand van de
warmtepomp bij een
gelijktijdige vraag voor
meer verwarmen/
koelen van ruimten en
verwarmen van water voor
huishoudelijk gebruik.
(a) Geldt alleen wanneer DIP-schakelaar 2 = ON.
(b) De stand verwarmen/koelen of verwarmen van water voor huishoudelijk gebruik
kan worden beperkt door de weektimer en/of lokale instellingen (4, 5, 8).
8.2. Configuratie van de installatie van de
kamerthermostaat
■
Wanneer op de
kamerthermostaat is aangesloten, moet
DIP-schakelaar SS2-3 op OFF worden gezet.
■
Wanneer de kamerthermostaat
binnenunit is aangesloten,
schakelaar SS2-3 op ON worden gezet.
■
Controleer op de kamerthermostaat of de instellingen juist zijn
(6®02=ja, 6®05=9, 6®06=5) om te voorkomen dat de pomp
voortdurend wordt in- en uitgeschakeld (ze trilt dus); dit zou
de levensduur van de pomp immers inkorten.
INFORMATIE
■
Wanneer de kamerthermostaat op de binnenunit is
aangesloten, zijn de weektimers voor verwarmen en
koelen nooit beschikbaar. Dit heeft geen invloed op
andere weektimers. Voor meer informatie over de
weektimers, zie de gebruiksaanwijzing.
■
Wanneer de kamerthermostaat op de binnenunit is
aangesloten en op de =- of y-knop wordt
gedrukt, knippert de indicator voor gecentraliseerde
e
besturing
kamerthermostaat voorrang heeft en de aan/uit-
werking en het omschakelen bepaalt.
In de volgende tabel vindt u een beknopt overzicht van de vereiste
configuratie en de thermostaatbedrading aan de klemmenstrook
(X2M: 1, 2, 3, 4) in de schakelkast. De pompwerking staat
aangegeven in de derde kolom. In de drie laatste kolommen wordt
aangegeven of de volgende functie beschikbaar is op de
gebruikersinterface (UI) of door de thermostaat (T) wordt bepaald:
• verwarmen of koelen van ruimten aan/uit (y)
• omschakelen verwarmen/koelen (=)
• weektimers verwarmen en koelen (pr)
RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
ON OFF
— (Standaard)
Geïnstalleerd Niet
geïnstalleerd
(Standaard)
Kamer- Geen kamer-
thermostaat thermostaat
aangesloten aangesloten
(Standaard)
Prioriteit Prioriteit naar
verwarmen/ kant met
koelen hoogste vraag
binnenunit geen
1 2 3
op de
1 2 3
moet DIP-
om aan te geven dat
Thermostaat Configuratie
Geen thermostaat • SS2-3=OFF
• bedrading:
(geen)
1 2 3 4
• SS2-3=ON
• bedrading:
1 2 3 4
Thermostaat • SS2-3=ON
alleen verwarmen
• bedrading: (zie
montagehandl
eiding van de
kit met kamer-
(b)
thermostaat)
Thermostaat met • SS2-3=ON
schakelaar
• bedrading: (zie
verwarmen/
montagehandl
koelen
eiding van de
kit met kamer-
thermostaat)
(a) De pomp wordt gestopt wanneer verwarmen/koelen van ruimten wordt
uitgeschakeld of wanneer het water de op de gebruikersinterface ingestelde
temperatuur heeft bereikt. Wanneer verwarmen/koelen van ruimten is
ingeschakeld, werkt de pomp om de 5 minuten gedurende 3 minuten
om de watertemperatuur op peil te houden.
8.3. Configuratie van de pompwerking
4
INFORMATIE
Om de pompsnelheid in te stellen, zie "8.8. Pompsnelheid
4
instellen" op pagina 26.
Zonder kamerthermostaat: DIP-schakelaar SS2-3=OFF
Wanneer op de binnenunit geen kamerthermostaat is aangesloten,
wordt de pompwerking bepaald door de uitlaatwatertemperatuur.
Ga als volgt te werk om de pomp continu te laten werken wanneer
geen kamerthermostaat is aangesloten:
- zet DIP-schakelaar SS2-3 op ON,
- sluit klem 1-2-4 op de klemmenstrook in de schakelkast kort.
Met kamerthermostaat: DIP-schakelaar SS2-3=ON
Wanneer de thermostaat op de binnenunit is aangesloten, werkt de
pomp continu wanneer de thermostaat een vraag om verwarmen of
koelen stuurt.
Dubbel instelpunt
Wanneer dubbel instelpunt is geactiveerd, wordt de werking van de
pomp bepaald op basis van de stand van DIP-schakelaar SS2-3 en de
de
contacten voor de selectie van het instelpunt. Zie onderstaande tabel.
INFORMATIE
Wanneer dubbel instelpunt is geactiveerd, is "gedwongen
continue pompwerking" niet mogelijk. Wanneer SS2-3 op
ON staat terwijl zowel SP1 als SP2 gesloten zijn, is de
pompwerking dezelfde als "met kamerthermostaat" en het
tweede instelpunt is het instelpunt dat van toepassing is.
Zie onderstaande tabel.
In de volgende tabel vindt u een beknopt overzicht van de vereiste
configuratie en de bedrading aan de klemmenstrook (X2M: 1, 2, 4) in
de schakelkast. De pompwerking staat aangegeven in de derde
kolom. In de drie laatste kolommen wordt aangegeven of de
volgende functie beschikbaar is op de gebruikersinterface (
de contacten SP1 en SP2 om de instelpunten te selecteren wordt
bepaald:
• verwarmen of koelen van ruimten aan/uit (y)
• omschakelen verwarmen/koelen (=)
• weektimers verwarmen en koelen (pr)
y y
y y
Pompwerking
bepaald door
uitlaatwatertem
(a)
peratuur
UI
X2M
aan wanneer
verwarmen of
koelen van
ruimten aan
X2M
UI
y
( )
is
aan bij vraag
voor verwarming
door kamer-
T
thermostaat
aan bij vraag
voor verwarming
of vraag voor
T
koelen door
kamer-
thermostaat
Montagehandleiding
= = p p p p r r r r
= =
UI UI
UI UI
— —
T —
) of door
UI
24
