I RKHWE-
NSTALLATIE VAN DE
WARM WATER VOOR HUISHOUDELIJK GEBRUIK
Het volledige
buitenunit) is ontworpen voor combinatie met een
Rotex-tank voor warm water voor huishoudelijk
gebruik. Wanneer een andere tank in combinatie met
de Rotex-binnenunit wordt gebruikt, staat Rotex niet
in voor de goede werking of de betrouwbaarheid van
het systeem. Bijgevolg kan Rotex in dat geval ook
geen garantie bieden op het systeem.
De apparatuur is niet bedoeld voor gebruik in een
omgeving met ontploffingsgevaar.
De kwaliteit van het warm water voor huishoudelijk
gebruik moet conform EN richtlijn 98/83 EG zijn.
Installeer een aftapinrichting op de koudwater-
aansluiting op de tank voor warm water voor

huishoudelijk gebruik.

Het is om veiligheidsredenen niet toegelaten om
ethyleenglycol in het watercircuit te brengen. Bij een
lek in de warmtewisselaarspiraal
ethyleenglycol in het water voor huishoudelijk gebruik
kunnen terechtkomen.
De opslagcapaciteit van de tank voor warm water voor
huishoudelijk gebruik moet volstaan om normale
dagelijkse fluctuaties in het verbruik van warm water
voor huishoudelijk gebruik op te vangen zonder dat de
wateruitlaattemperatuur daalt tijdens het gebruik.
Zorg ervoor dat ingeval van een lek, het water geen
schade kan berokkenen aan de installatieruimte en de
omgeving.
De anode moet minstens één keer om de 2 jaar
worden geïnspecteerd en, indien nodig, vervangen.
Een veiligheidsvoorziening van max. 10 bar moet op
de tank voor warm water voor huishoudelijk gebruik
worden geïnstalleerd.
Wanneer slechts weinig warm water voor huishoudelijk gebruik wordt
afgenomen, bijv. in een vakantiewoning of een woning die soms niet
wordt bewoond, moet in de installatie van de tank voor warm water
voor huishoudelijk gebruik een shuntpomp worden voorzien.
De shuntpomp kan met een tijdsregeling werken,
de shuntpomp moet het volledige volume van de tank voor warm
water voor huishoudelijk gebruik 1,5 keer per uur laten
circuleren,
en de shuntpomp moet minstens 2 uur per dag ononderbroken
werken of geprogrammeerd zijn voor 2 uur ononderbroken
werking per dag.
2 3
1 4
Montagehandleiding
2
TANK VOOR
Rotex-systeem (binnenunit
zou immers
1 Koudwateraansluiting
2 Warmwateraansluiting
3 Shuntpomp
(lokale levering)
4 Terugslagklep
(lokale levering)
Wanneer de lokale waterleiding tussen de tank voor warm water voor
huishoudelijk gebruik en het eindpunt van het warm water (douche,
bad, enz.) heel lang is, kan het wat langer duren voordat het warm
water van de tank voor warm water voor huishoudelijk gebruik het
eindpunt van het warm water bereikt.
en
2
Sluit indien nodig een recirculatiepomp aan tussen het eindpunt van
het warm water en de recirculatie-opening in de tank voor warm

water voor huishoudelijk gebruik.

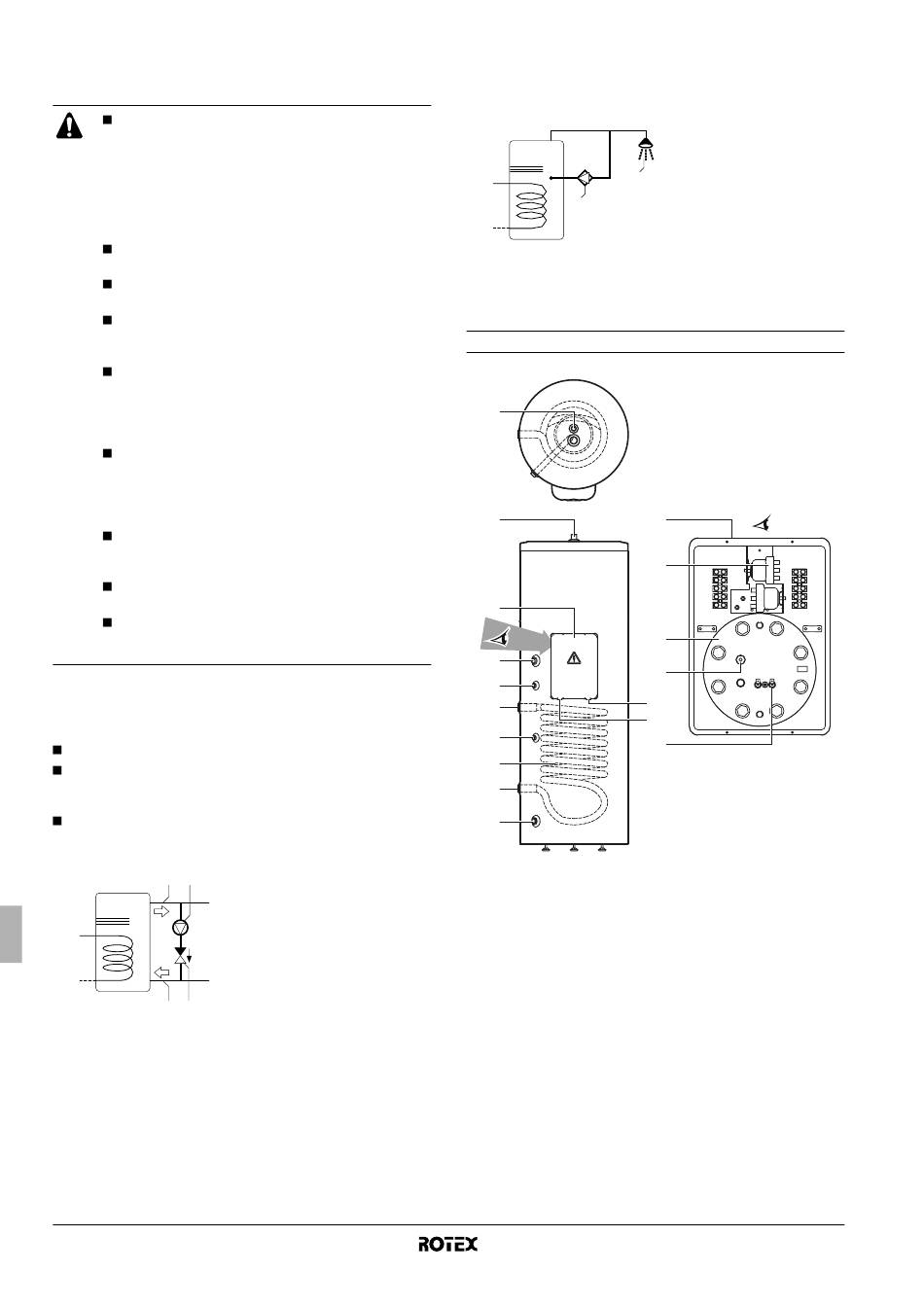

Hoofdcomponenten

3
2
4
A
5
6
7
11
8
9
10
1 Anode
2 Warmwateraansluiting (3/4" MBSP)
3 Aansluiting drukveiligheidsklep (1/2" MBSP)
4 Elektriciteitskast
5 Recirculatie-opening (3/4" MBSP)
6 Thermistoraansluiting
7 Inlaat warmtewisselaar (3/4" FBSP)
8 Warmtewisselaarspiraal
9 Uitlaat warmtewisselaar (3/4" FBSP)
10 Koudwateraansluiting (3/4" MBSP)
11 Thermistorgat voor gebruik met optie zonnekit.
12 Elektrisch verwarmingselement
13 Inspectieflens
14 Thermische beveiliging
15 Kabelingang van binnenunit
16 Kabelingang voor gebruik met optie zonnekit.
(a) MBSP = Male British Standard Pipe (Mannelijke leiding Britse standaard)
(b) FBSP = Female British Standard Pipe (Vrouwelijke leiding Britse standaard)
1 Douche
2 Recirculatiepomp
1
A
4
14
13
1
15
16
12
(a)
(a)
(a)
(b)
(b)
(a)
Tank voor warm water voor huishoudelijk gebruik voor
lucht-water-warmtepompsysteem
RKHWE300A3V3
