Wanneer de buitenunit op een voeding met kWh-voordeeltarief is
aangesloten, moet het spanningsvrij contact van de ontvanger voor
het signaal van het kWh-voordeeltarief van de elektriciteits-
maatschappij worden aangesloten op klem 17 en 18 van X2M (zoals
hierboven afgebeeld).
Wanneer parameter [D-01]=1 op het moment dat het signaal voor
kWh-voordeeltarief door de
gestuurd, gaat dat contact open en wordt de unit in de stand
(1)
gedwongen uit geschakeld .
Wanneer parameter [D-01]=2 op het moment dat het signaal voor
kWh-voordeeltarief door de
gestuurd, sluit dat contact en wordt de unit in de stand gedwongen uit
(2)
geschakeld .
Type 1
De voeding met kWh-voordeeltarief is van het type zonder
onderbreking van de voeding.
Type 2
De voeding met kWh-voordeeltarief is van het type met onderbreking
van de voeding na een bepaalde tijd.
Type 3
De voeding met kWh-voordeeltarief is van het type met onmiddellijke
onderbreking van de voeding.
Wanneer de apparatuur wordt aangesloten op een voeding
met kWh-voordeeltarief,
instellingen [D-01] en [D-01] en [D-00] als de voeding met
kWh-voordeeltarief van het type zonder onderbreking van
de voeding is (zoals boven afgebeeld als type 1). Zie
"[D] Voeding met kWh-voordeeltarief" op pagina 24 in
hoofdstuk "Lokale instellingen".
LET OP Als de voeding met kWh-voordeeltarief van het type is
waarbij de voeding niet wordt onderbroken, wordt de
unit in de stand gedwongen uit geschakeld. De
zonnepomp kan nog altijd worden aangestuurd.
(1) Wanneer het signaal opnieuw stopt, sluit het spanningsvrij contact en begint de
unit weer te werken. Daarom is het belangrijk dat de automatische herstartfunctie
ingeschakeld blijft. Zie "[3] Automatische herstart" op pagina 20.
(2) Wanneer het signaal opnieuw stopt, gaat het spanningsvrij contact open en
begint de unit weer te werken. Daarom is het belangrijk dat de automatische
herstartfunctie ingeschakeld blijft. Zie "[3] Automatische herstart" op pagina 20.
RKHBH/X016AB
Binnenunit voor lucht-water-warmtepompsysteem
4PW50205-1A
elektriciteitsmaatschappij wordt
elektriciteitsmaatschappij wordt
verander dan de lokale
O
PSTARTEN EN CONFIGUREREN
De configuratie van de binnenunit door de installateur dient te zijn
afgestemd op de omgeving van de installatie (klimaat, geïnstalleerde
opties, enz.) en de expertise van de gebruiker.
Het is belangrijk dat de installateur alle informatie in dit
hoofdstuk achtereenvolgens leest en dat het systeem
gepast wordt geconfigureerd.

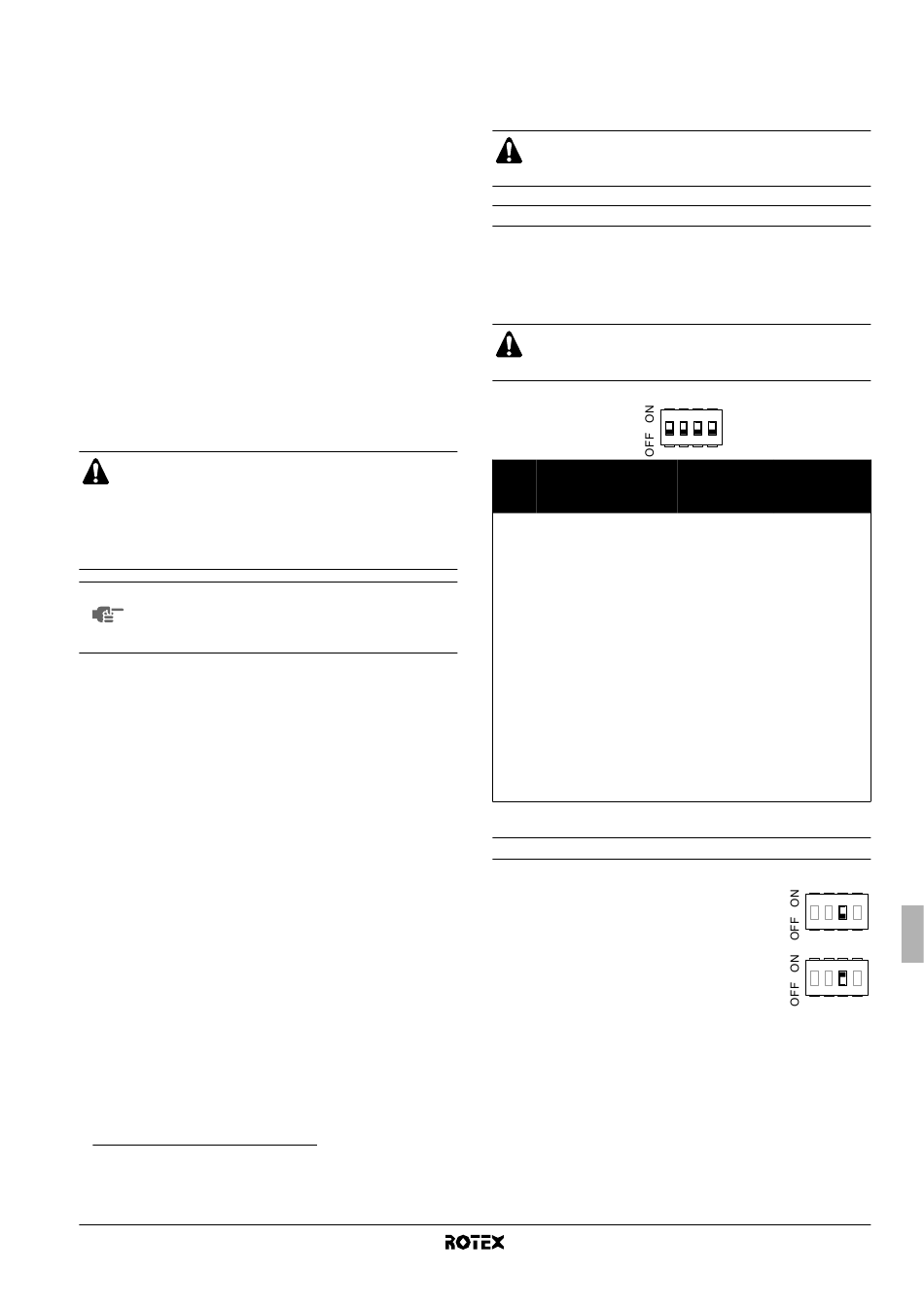

Overzicht instellingen DIP-schakelaar

DIP-schakelaar SS2 zit op de printplaat van de schakelkast (zie
"Hoofdcomponenten schakelkast" op pagina 7) en wordt gebruikt
voor de configuratie van de installatie van de tank voor warm water
voor huishoudelijk gebruik, de aansluiting van de kamerthermostaat
en de pompwerking.
Schakel de stroomvoorziening
servicepaneel van de schakelkast opent en de instellingen
van de DIP-schakelaars verandert.
1
DIP-
scha-
kelaar
SS2 Beschrijving
1 Niet van toepassing voor
installateur
2 Installatie tank voor warm
water voor huishoudelijk
gebruik
(zie "Configuratie van de
installatie tank voor warm
water voor huishoudelijk
gebruik" op pagina 17)
3 Aansluiting
kamerthermostaat
(zie "Configuratie van de
installatie van de kamer-
thermostaat" op pagina 16)
(a)
4 Deze instelling bepaalt de
werkingsstand bij een
gelijktijdige vraag voor meer
verwarmen/koelen van
ruimten en verwarmen van
water voor huishoudelijk
gebruik.
(a) geldt alleen wanneer DIP-schakelaar 2 = ON
Configuratie van de installatie van de kamerthermostaat
■
Wanneer op de binnenunit geen kamer-
thermostaat is aangesloten, moet DIP-
schakelaar SS2-3 op OFF worden gezet.
■
Wanneer op de binnenunit een kamer-
thermostaat is aangesloten, moet DIP-
schakelaar SS2-3 op ON worden gezet.
■
Stel op de kamerthermostaat de hysteresis juist in om te voor-
komen dat de pomp herhaaldelijk wordt in- en uitgeschakeld
(d.w.z. denderen), wat de levensduur van de pomp zou
verkorten.
uit alvorens u het
2 3 4
ON OFF
— (Standaard)
Geïnstalleerd Niet-geïnstalleerd
(standaard)
Kamer- Geen kamer-
thermostaat thermostaat
aangesloten aangesloten
(standaard)
Prioriteit Geen prioriteit
verwarmen/koelen (standaard)
1 2 3 4
1 2 3 4
