■ plaatsen waarin ontvlambare gassen kunnen lekken, waar
koolstofvezel of ontvlambaar stof in de lucht aanwezig is of
waarin met vluchtige brandbare gassen (zoals verdunnings-
middelen of benzine) gewerkt wordt.
Dergelijke gassen kunnen brand veroorzaken.
■ plaatsen waarin de lucht veel zout bevat (zoals aan de zee).
■ plaatsen waarin de spanning schommelt (zoals in fabrieken).
■ In voertuigen of schepen.
■ In de aanwezigheid van zuur- of alkalinedampen.
■
Laat geen kinderen op de buitenunit kruipen; zet geen
voorwerpen op de unit. Kinderen kunnen eraf vallen en zich
kwetsen; voorwerpen kunnen eraf vallen en iemand verwonden.
■
Wanneer units in toepassingen met temperatuuralarmen
gebruikt worden, wordt geadviseerd om een vertraging van 10
minuten te voorzien vooraleer een dergelijk alarm wordt
gegeven wanneer de temperatuur hoger wordt dan een
maximumwaarde. De unit kan meerdere minuten stoppen
tijdens haar normaal bedrijf om de "unit te ontdooien" of
wanneer deze zich in "thermostaatstop" bevindt.
■
Span de flaremoer aan op de beschreven manier, bijv. met een
momentsleutel.
Indien de flaremoer te hard aangespannen wordt, kan de
flaremoer na een tijdje beginnen te barsten, waardoor
koelmiddel gaat lekken.
3. V
OORALEER TE MONTEREN
WAARSCHUWING
Aangezien de maximum werkdruk voor deze buitenunit
4,17 MPa of 41,7 bar bedraagt, kunnen buizen met een
grotere wanddikte nodig zijn. Zie paragraaf "8.1. Keuze
van het leidingmateriaal" op pagina 9.

3.1. Bestek van de handleiding

In deze handleiding worden de werkwijzen beschreven voor het
hanteren, het monteren en het aansluiten van de RRLQ-units. Deze
handleiding bevat instructies opdat adequaat onderhoud van de unit
is gegarandeerd. Bovendien biedt de handleiding ondersteuning voor
problemen.

3.2. Voorzorgsmaatregelen voor R410A

■
Het koelmiddel dient met
behandeld te worden om het systeem zuiver, droog en
waterdicht te houden.
- Zuiver en droog
Alle mogelijke voorzorgen dienen genomen te worden opdat er
nooit vreemde stoffen (inclusief minerale oliën of vochtigheid) in
het systeem kunnen komen en zich vermengen met het
koelmiddel.
- Waterdicht
Lees zorgvuldig "9. Voorzorgsmaatregelen voor koelmiddel-
leidingen" op pagina 9 en volg nauwgezet deze werkwijzen.
■
Daar R410A een koelmiddelmengsel is, dient het nodige
bijkomend koelmiddel in zijn vloeibare toestand toegevoegd te
worden. (Indien het koelmiddel in gasvormige toestand is, zal
zijn samenstelling wijzigen, waardoor het systeem niet goed zal
werken).
■
De aangesloten binnenunit moet de RKHBH/X008 unit zijn, die
uitsluitend voor R410A is ontworpen.
RRLQ006~008BBV3
Buitenunit voor lucht-water-warmtepomp
4PW68222-1 – 02.2011
strikte voorzorgsmaatregelen

3.3. Montage

■
Zie de montagehandleiding van de binnenunit voor de montage
van de binnenunit.
■
Laat de unit nooit werken zonder de thermistoren, anders kan
de compressor verbranden.
■
Controleer ook de naam van het model en het serienummer op
de buitenplaten (de voorplaten) wanneer de platen worden
vastgezet of verwijderd om zich niet te vergissen.
■
Bij het sluiten van de platen voor het onderhoud, zorg ervoor dat
het aanspankoppel niet groter wordt dan 4,1 N
3.4. Modelidentificatie
De RRLQ-units bevatten
bodemplaatverwarming,...) om deze units goed te laten werken in
gebieden waar de omgevingstemperatuur laag kan worden, terwijl
gelijktijdig de luchtvochtigheid hoog kan zijn. Deze modellen zijn
voorzien (isolatie, bodemplaatverwarming,...) om niet te bevriezen.
RR L Q 006 BB
Capaciteitklasse (kW)
Buitenunit op R410A
L=lage watertemperatuur – omgevingszone (–10°C~–20°C)
Warmtepomp gescheiden buitenpaar
INFORMATIE
Een RRLQ0*BA/BB-buitenunit
RKHBH/X008BA/BB-binnenunit
(bodemplaatverwarming van buitenunit moet worden
geregeld door binnenunit).

3.5. Accessoires

■
Controleer of de volgende accessoires met de unit inbegrepen
zijn
Montagehandleiding
Label gefluoreerde
broeikasgassen
Meertalig label gefluoreerde
broeikasgassen

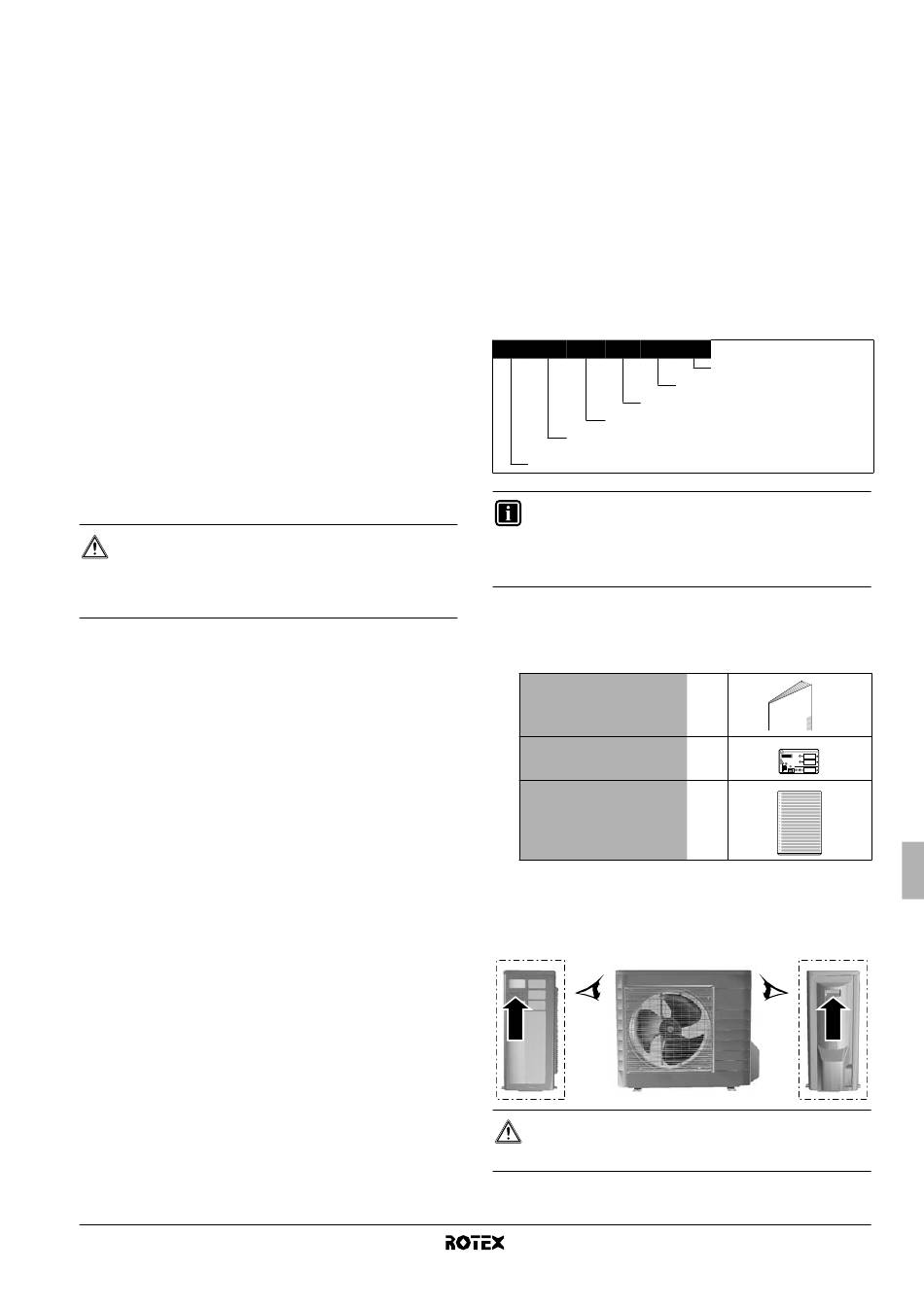

3.6. Hantering

Zoals op onderstaande afbeelding getoond, verplaats traag de unit
door deze aan de linker- en rechtergrepen vast te nemen.
A A
A

VOORZICHTIG

Raak om letsel te voorkomen de luchtinlaat of de
aluminiumlamellen van de unit niet aan.
• m.
speciale uitrustingen (isolatie,
V3
V3=1~, 230 V, 50 Hz
Reeks
kan alleen op een
worden aangesloten
1
1
1
B B
B
Montagehandleiding
