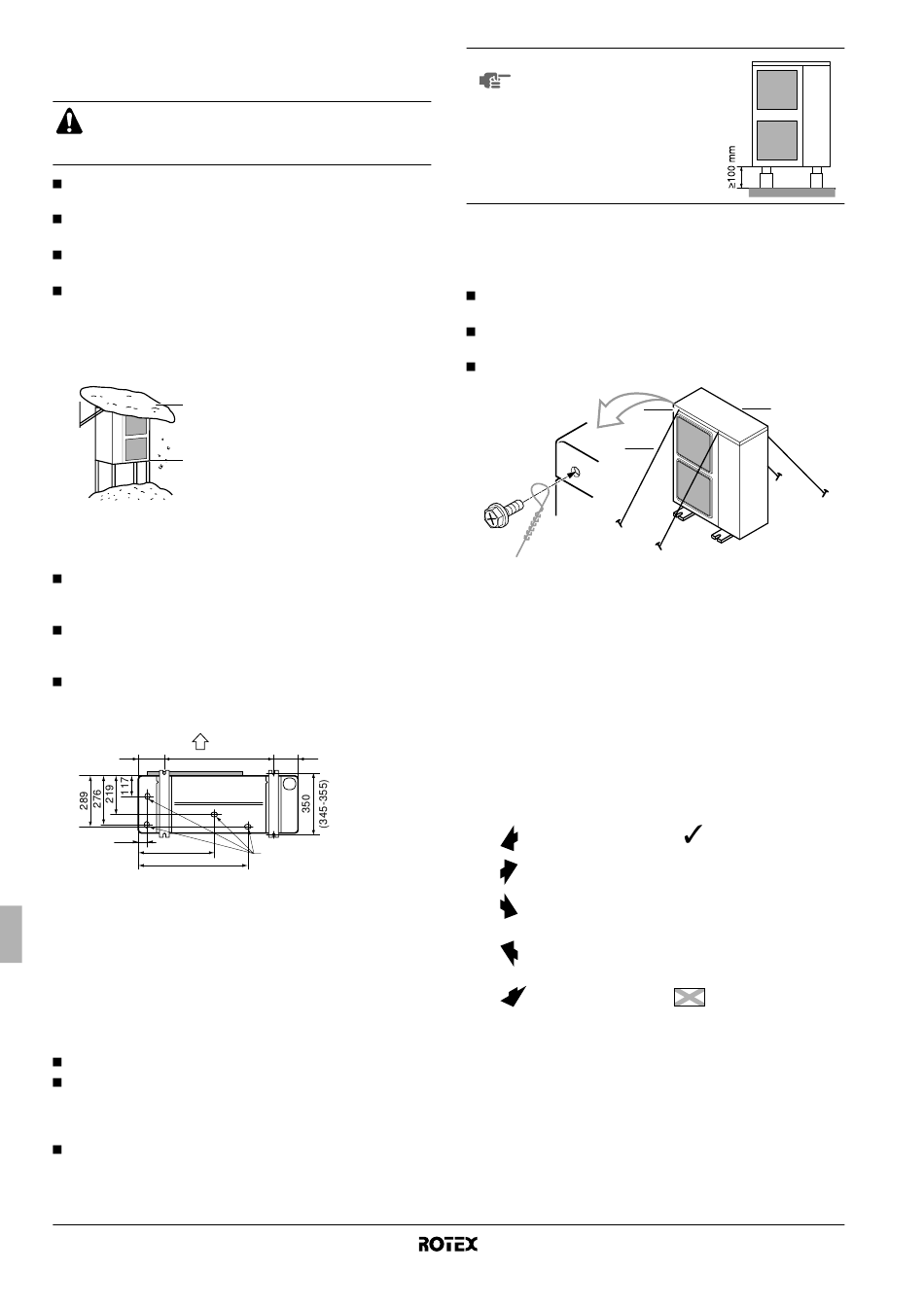

Keuze van de plaats in koude streken
Zie "Model" op pagina 2.
VOORZICHTIG
Wanneer de buitenunit wordt gebruikt bij lage buiten-
temperaturen, moet u op de volgende punten letten.
Installeer de buitenunit met de aanzuigzijde naar de muur
gericht om blootstelling aan de wind te voorkomen.
Installeer de buitenunit nooit op een plaats waar de aanzuigzijde
rechtstreeks aan de wind wordt blootgesteld.
Installeer een geleideplaat op de luchtuitblaaszijde van de
buitenunit om blootstelling aan de wind te voorkomen.
In streken met zware sneeuwval is het heel belangrijk dat u een
installatieplaats selecteert waar de sneeuw de werking van de
unit niet kan beïnvloeden. Als zijdelingse sneeuwval mogelijk is,
moet u ervoor zorgen dat er geen sneeuw op de warmte-
wisselaarspiraal komt (voorzie indien nodig een zijdelingse
afdekking).
1
2
V
OORZORGSMAATREGELEN BIJ DE INSTALLATIE
Controleer de stevigheid en het vlak van de ondergrond van de
installatie opdat de unit na de installatie geen trillingen of lawaai
veroorzaakt.
Zet de unit zoals in de funderingstekening van de afbeelding is
aangegeven stevig vast met behulp van de funderingsbouten.
(Zorg voor vier sets M12-funderingsbouten, moeren en ringen).
De beste manier is om de funderingsbouten in te schroeven tot
op 20 mm vanaf de bovenkant van de fundering.
A
140 620
B
47
423
614
A Afvoerzijde
B Onderaanzicht (mm)
C Afvoeropening
Werkzaamheden aan de afvoer
Kijk na in de combinatietabel in "Mogelijke opties" op pagina 3 of
afvoerwerkzaamheden toegelaten zijn. Wanneer u aan uw unit
afvoerwerkzaamheden mag uitvoeren en de installatieplaats vereist
dit, volg dan de onderstaande richtlijnen.
Afvoerkits voor afvoer zijn beschikbaar als optie.
Als de opstelling van de afvoerleiding vanuit de buitenunit
moeilijkheden oplevert (als afvoerwater bijvoorbeeld op iemand
zou spatten), zorg dan voor afvoer via een afvoeraansluitstuk
(los verkrijgbaar).
Controleer of de afvoer goed werkt.
Montagehandleiding
4
1 Voorzie een grote overdekking.
2 Voorzie een verhoging.
Installeer de unit hoog genoeg
van de grond om te voorkomen
dat ze onder de sneeuw wordt
bedolven.
140
C
LET OP Als de afvoeropeningen van de
buitenunit geblokkeerd worden
door de installatiebasis of het
oppervlak van de vloer, moet u
de unit hoger plaatsen zodat er
een vrije ruimte van meer dan
100 mm onder de buitenunit
ontstaat.
Installatiemethode ter voorkoming van kantelen
Indien het risico bestaat dat de eenheid gaat kantelen, installeer
deze dan zoals in de afbeelding is aangegeven.
breng lussen aan in de 4 kabels, zoals aangeduid op de
tekening
schroef het bovendeksel los op de 4 punten die met A en B zijn
aangeduid
steek de schroeven door de lussen en schroef ze goed vast
A A
C
A Plaats van de 2 bevestigingspunten aan de voorzijde van de unit
B Plaats van de 2 bevestigingspunten aan de achterzijde van de unit
C Kabels: lokaal te voorzien
R
UIMTE VOOR ONDERHOUD VAN DE
INSTALLATIE
De cijfers in de afbeeldingen geven de afmetingen aan in mm.
(Raadpleeg hoofdstuk "Voorzorgsmaatregelen bij de installatie" op
pagina 4)
Voorzorgsmaatregel
(A) In geval van niet-gestapelde installatie (Zie afbeelding 1)
Obstakel aanzuigkant
Obstakel afvoerkant
Obstakel linkerkant
Obstakel rechterkant
Obstakel bovenkant
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
B
Obstakel aanwezig
1 Sluit de onderkant van
het installatieframe in
dit geval af om te
voorkomen dat de
uitgeblazen lucht
ontsnapt
2 In deze gevallen kunt
u slechts 2 units
installeren.
Deze toestand is niet
toegelaten
Buitenunit voor lucht-water-warmtepomp
4PW50202-1
