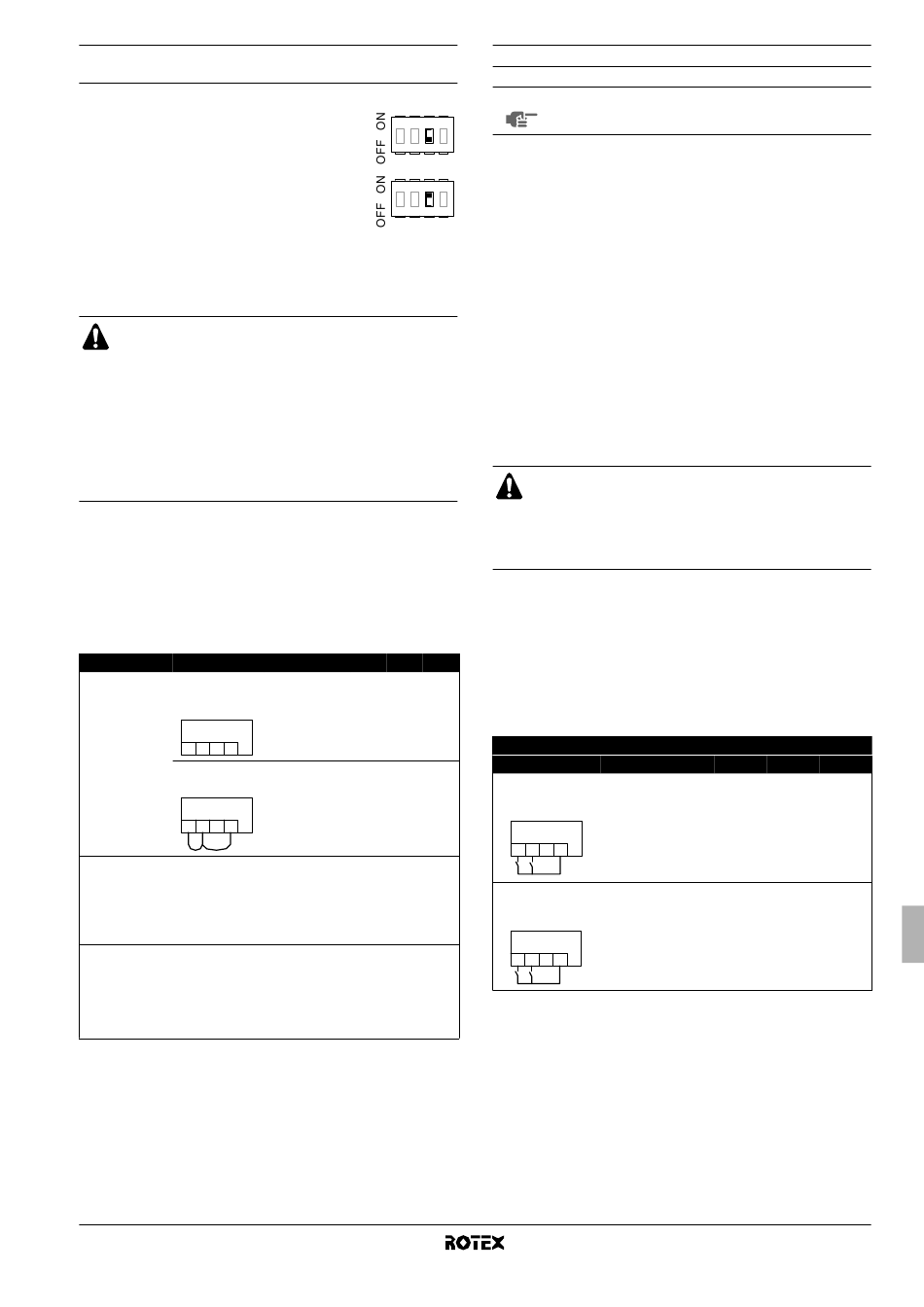

Configuratie van de installatie van de
kamerthermostaat
■
Wanneer op de binnenunit geen kamer-
thermostaat is aangesloten, moet DIP-
schakelaar SS2-3 op OFF worden gezet.
■
Wanneer op de binnenunit een kamer-
thermostaat is aangesloten, moet DIP-
schakelaar SS2-3 op ON worden gezet.
■
Controleer op de kamerthermostaat of de instellingen juist zijn
(6®02=ja, 6®05=9, 6®06=5) om te voorkomen dat de pomp
voortdurend wordt in- en uitgeschakeld; dit zou de levensduur
van de pomp immers inkorten.
■
Wanneer de kamerthermostaat op de binnenunit is
aangesloten, zijn de weektimers voor verwarmen en
koelen nooit beschikbaar. Dit heeft geen invloed op
andere weektimers. Voor meer informatie over de
weektimers, zie de gebruiksaanwijzing.
■
Wanneer de kamerthermostaat op de binnenunit is
aangesloten en op de =- of y-knop wordt
gedrukt, knippert de indicator voor gecentraliseerde
e
besturing
kamerthermostaat voorrang heeft en de aan/uit-
werking en het omschakelen bepaalt.
In de volgende tabel vindt u een beknopt overzicht van de vereiste
configuratie en de thermostaatbedrading aan de klemmenstrook
(X2M: 1, 2, 3, 4) in de schakelkast. De pompwerking staat
aangegeven in de derde kolom. In de drie laatste kolommen wordt
aangegeven of de volgende functie beschikbaar is op de
gebruikersinterface (UI) of door de thermostaat (T) wordt bepaald:
• verwarmen of koelen van ruimten aan/uit (y)
• omschakelen verwarmen/koelen (=)
• weektimers verwarmen en koelen (pr)
Thermostaat Configuratie
Geen
• SS2-3 = OFF
• bedrading:
thermostaat
(geen)
X2M
1 2 3 4
• SS2-3 = ON
• bedrading:
X2M
1 2 3 4
Thermostaat • SS2-3 = ON
alleen • bedrading: (zie
montage-
verwarmen
handleiding
van de kit met
kamer-
thermostaat)
Thermostaat
• SS2-3 = ON
met schakelaar
• bedrading: (zie
verwarmen/
montage-
koelen handleiding
van de kit met
kamer-
thermostaat)
(a) De pomp wordt gestopt wanneer verwarmen/koelen van ruimten wordt
uitgeschakeld of wanneer het water de op de gebruikersinterface ingestelde
temperatuur heeft bereikt. Wanneer verwarmen/koelen van ruimten is
ingeschakeld, werkt de pomp om de 5 minuten gedurende 3 minuten om
de watertemperatuur op peil te houden.
RKHBH/X008BA
Binnenunit voor lucht-water-warmtepompsysteem
4PW54224-1A
1 2 3
1 2 3
om aan te geven dat
y y y y = = = = p p p p r r r r
Pompwerking
bepaald door UI UI
uitlaatwater-
(a)
temperatuur
aan wanneer UI UI
verwarmen of
koelen van
ruimten aan is
y
( )
aan bij vraag T —
voor
verwarming
door kamer-
thermostaat
aan bij vraag T T
voor
verwarming of
vraag voor
koelen door
kamer-
thermostaat
Configuratie van de pompwerking
LET OP
Om de pompsnelheid in te stellen, zie "Pompsnelheid
instellen" op pagina 25.
4
Zonder kamerthermostaat: DIP-schakelaar SS2-3 = OFF
Wanneer op de binnenunit geen kamerthermostaat is aangesloten,
4
wordt de pompwerking bepaald door de uitlaatwatertemperatuur.
Ga als volgt te werk om de pomp continu te laten werken wanneer
geen kamerthermostaat is aangesloten:
- zet DIP-schakelaar SS2-3 op ON,
- sluit klem 1-2-4 op de klemmenstrook in de schakelkast kort.
Met DIP-schakelaar kamerthermostaat: SS2-3 = ON
Wanneer de thermostaat op de binnenunit is aangesloten, werkt de
pomp continu wanneer de thermostaat een vraag om verwarmen of
koelen stuurt.
Dubbel instelpunt
Wanneer dubbel instelpunt is geactiveerd, wordt de werking van de
pomp bepaald op basis van de stand van DIP-schakelaar SS2-3 en
de contacten voor de selectie van het instelpunt. Zie de configuraties
van de pompwerking wanneer de thermostaat al of niet is aan-
gesloten zoals hiervoor beschreven.
de
Wanneer dubbel instelpunt is geactiveerd, is "gedwongen
continue pompwerking" niet mogelijk. Wanneer SS2-3 op
ON staat terwijl zowel SP1 als SP2 gesloten zijn, is de
pompwerking dezelfde als "met kamerthermostaat" en het
tweede instelpunt is het instelpunt dat van toepassing is.
Zie "Besturing met dubbel instelpunt" op pagina 30.
In de volgende tabel vindt u een beknopt overzicht van de vereiste
configuratie en de bedrading aan de klemmenstrook (X2M: 1, 2, 4) in
de schakelkast. De pompwerking staat aangegeven in de derde
kolom. In de drie laatste kolommen wordt aangegeven of de
volgende functie beschikbaar is op de gebruikersinterface (UI) of
door de contacten voor selectie van het instelpunt SP1 en SP2 wordt
bepaald:
UI
• verwarmen of koelen van ruimten aan/uit (y)
• omschakelen verwarmen/koelen (=)
• weektimers verwarmen en koelen (pr)
Configuratie Pompwerking
UI
• [7-02]=1 bepaald door
• SS2-3 = OFF
uitlaatwater-
• bedrading:
temperatuur
X2M
1 2 3 4
—
SP2 SP1
• [7-02]=1 aan wanneer hoofd-
• SS2-3 = ON of/en sub-instelpunt
• bedrading:
wordt gevraagd
X2M
—
1 2 3 4
SP2 SP1
SP1 = Contact eerste instelpunt
SP2 = Contact tweede instelpunt
(a) De pomp wordt gestopt wanneer verwarmen/koelen van ruimten wordt
uitgeschakeld of wanneer het water de op de gebruikersinterface ingestelde
temperatuur heeft bereikt. Wanneer verwarmen/koelen van ruimten is
ingeschakeld, werkt de pomp om de 5 minuten gedurende 3 minuten om de
watertemperatuur op peil te houden.
Dubbel instelpunt
y y y y = = = =
UI UI
(a)
SP2/SP1 UI
Montagehandleiding
p p p p r r r r
UI
—
