Configuratie van de installatie van de kamerthermostaat
Wanneer op de binnenunit geen kamer-
thermostaat is aangesloten, moet DIP-
schakelaar SS2-3 op OFF worden gezet.
Wanneer op de binnenunit een kamer-
thermostaat is aangesloten, moet DIP-
schakelaar SS2-3 op ON worden gezet.
Stel op de kamerthermostaat de hysteresis juist in om te voor-
komen dat de pomp herhaaldelijk wordt in- en uitgeschakeld
(d.w.z. denderen), wat de levensduur van de pomp zou
verkorten.
LET OP Wanneer op de binnenunit een kamerthermostaat
is aangesloten, zijn de weektimers voor verwarmen
en koelen nooit beschikbaar. Dit heeft geen invloed
op andere weektimers. Voor meer informatie over
de weektimers, zie de gebruiksaanwijzing.
Wanneer op de binnenunit een kamerthermostaat
is aangesloten en op de =- of y-knop wordt
gedrukt, knippert de indicator voor gecentrali-
seerde besturing e om aan te geven dat de
kamerthermostaat voorrang heeft en de aan/uit-
werking en het omschakelen bepaalt.
Montagehandleiding
16

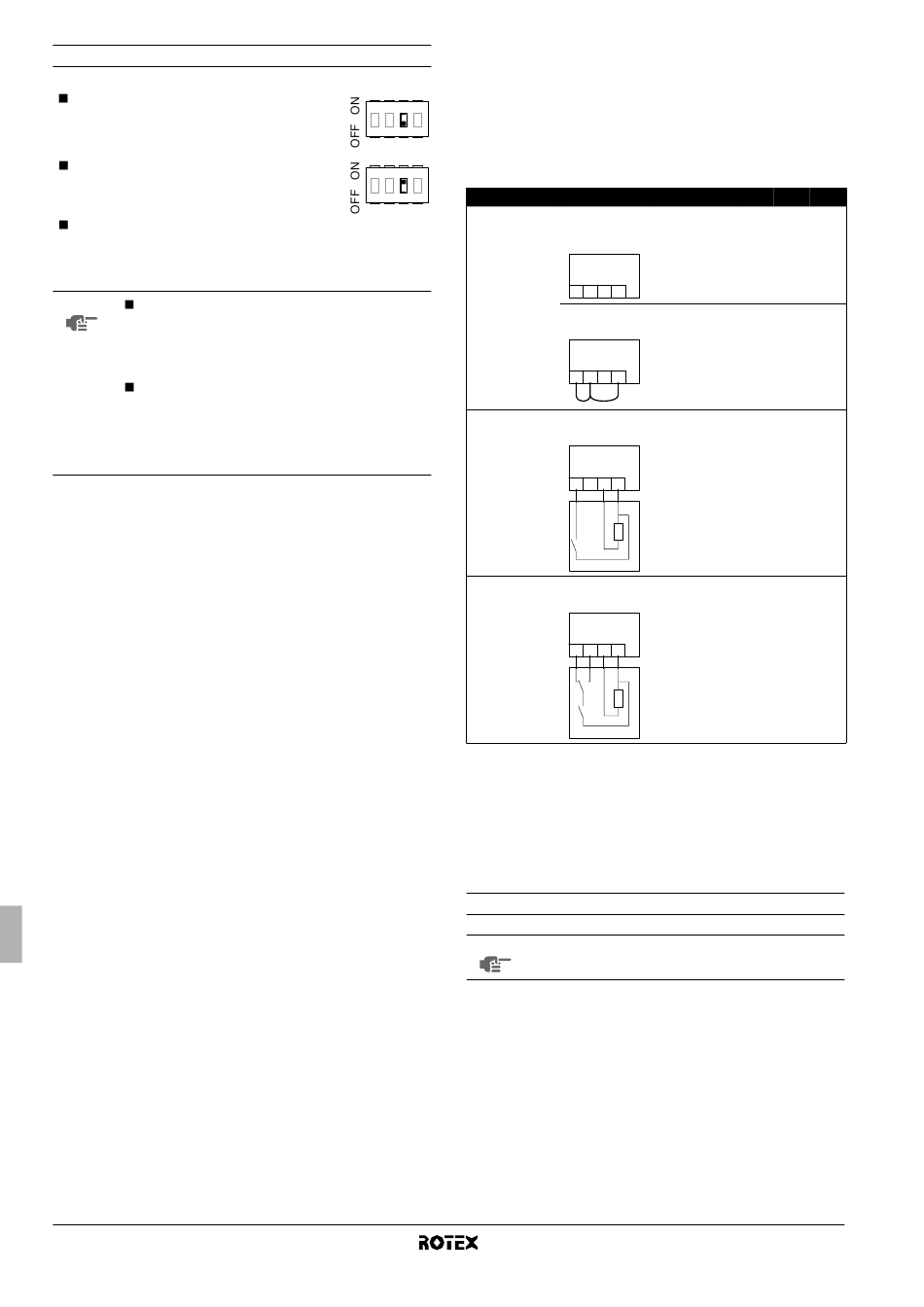

In de volgende tabel vindt u een beknopt overzicht van de vereiste
configuratie en de thermostaatbedrading aan de klemmenstrook in
de schakelkast. De pompwerking staat aangegeven in de derde
kolom. In de drie laatste kolommen wordt aangegeven of de
1 2 3 4
volgende functie beschikbaar is op de gebruikersinterface (UI) of
door de thermostaat (T) wordt bepaald:
• ruimteverwarming of koelen aan/uit (y)
• omschakelen verwarmen/koelen (=)
• weektimers verwarmen en koelen (pr)
1 2 3 4
Thermostaat
Geen
thermostaat
Thermostaat
alleen
verwarmen
Thermostaat
met schakelaar
verwarmen/koel
en
(a) De pomp wordt gestopt wanneer verwarmen/koelen van ruimten wordt
uitgeschakeld of wanneer het water de op de gebruikersinterface ingestelde
temperatuur heeft bereikt. Wanneer verwarmen/koelen van ruimten is
ingeschakeld, werkt de pomp om de 5 minuten gedurende 3 minuten om de
watertemperatuur op peil te houden.
Configuratie van de pompwerking
LET OP
Om de pompsnelheid in te stellen, zie "Pompsnelheid
instellen" op pagina 17.
Zonder kamerthermostaat
Wanneer op de binnenunit geen kamerthermostaat is aangesloten,
wordt de pompwerking bepaald door de uitlaatwatertemperatuur.
Ga als volgt te werk om de pomp continu te laten werken wanneer
geen kamerthermostaat is aangesloten:
- zet DIP-schakelaar SS2-3 op ON,
- sluit klem 1-2-4 op de klemmenstrook in de schakelkast kort.
Met kamerthermostaat
Wanneer op de binnenunit een thermostaat is aangesloten, werkt de
pomp continu wanneer de thermostaat een vraag om verwarmen of
koelen stuurt.
Configuratie Pompwerking
• SS2-3 = OFF bepaald door
• bedrading: uitlaatwater-
(a)
(geen)
temperatuur
X2M
H C L N
1 2 3 4
• SS2-3 = ON aan wanneer
• bedrading: verwarmen of
koelen van
X2M
ruimten aan is
y
( )
H C L N
1 2 3 4
• SS2-3 = ON aan bij vraag
• bedrading: voor ver-
warming door
X2M
kamer-
thermostaat
H C L N
1 2 3 4
th
• SS2-3 = ON aan bij vraag
• bedrading: voor
verwarming of
X2M
vraag voor
koelen door
H C L N
kamer-
1 2 3 4
thermostaat
H C
th
th = Thermostaatcontact
C = Koelcontact
Verwarmingscontact
H =
L, N = 230 V wisselstroom
Binnenunit voor lucht-water-warmtepompsysteem
y y y y = = = = p p p p r r r r
UI UI UI
UI UI UI
T — —
T T —
