Boruların yalıtımı
Soğutma işletimi sırasında yoğuşmanın ve ısıtma, soğutma kapasite-
sinde düşüşün önlenmesi için komple su devresi, tüm borular dahil
yalıtılmalıdır.
Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, bu durumda
yalıtım üzerindeki yoğuşmanın önüne geçilmesi için yalıtım
malzemesinin kalınlığı en az 20 mm olmalıdır.
Saha kablo bağlantıları
UYARI
■
Döşenen kablo tesisatında ilgili yerel ve ulusal
mevzuata uygun olarak tüm kutuplarda kontak
ayırmasına sahip bir ana şalter veya ayırma için
başka bir yöntem kapsanmalıdır.
■
Bağlantı yapmadan önce güç girişini kesin.
■
Yalnız bakır kablolar kullanın.
■
Hiçbir zaman kabloları tomar halinde sıkıştırmayın ve
borular ve keskin kenarlarla temas etmediğinden
emin olun.
Terminal bağlantılarına dış baskı uygulanmadığından
emin olun.
■
Sahadaki tüm kablo ve komponent tesisat işlemleri
ehliyetli bir elektrikçi tarafından yapılmalı ve ilgili
Avrupa ve ulusal yönetmeliklere uygun olmalıdır.
■
Sahada yapılan kablo işlemleri üniteyle birlikte verilen
kablo şemalarına ve aşağıda verilen talimatlara uygun
olarak yapılmalıdır.
■
Mutlaka özel olarak ayrılmış bir güç beslemesi
kullanın. Hiçbir zaman başka bir cihazla paylaşılan
güç beslemesi kullanmayın.
■
Kesinlikle bir toprak bağlantısı tesis edin. Üniteyi bir
tesisat borusu, gerilim darbesi sönümleyici veya
telefon toprak kablosuna topraklamayın. Kusurlu
topraklama, elektrik çarpmasına neden olabilir.
■
İlgili yerel ve ulusal düzenlemelere uygun olarak
mutlaka bir toprak kaçağı devre kesicisi takın. Bunun
yapılmaması elektrik çarpmasına veya yangına neden
olabilir.
■
Gereken sigortaları mutlaka takın.
Genel bakış

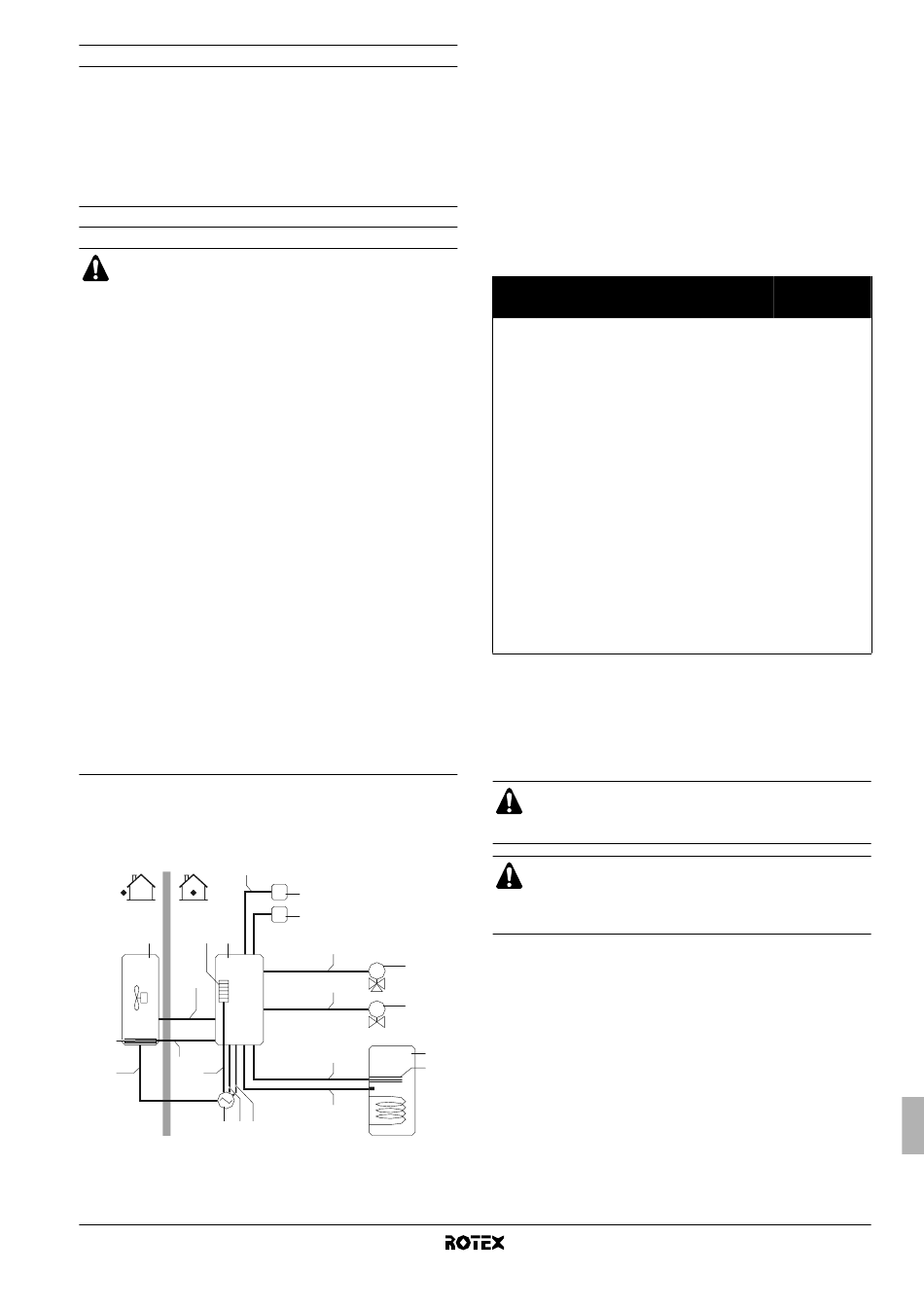

Aşağıdaki resim, tesisatın çeşitli kısımları arasında gerekli olan saha
kablo bağlantılarının genel bir özetini vermektedir. Aynı zamanda
bkz. "Tipik uygulama örnekleri" sayfa 4.
5
B D E
2
C
3
1 4
A 11 10
RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
T
F
I
K
6
G
M
7
H
M
I
8
J
9
A Dış ünite, yardımcı
ısıtıcı ve buster ısıtıcı
için tek güç beslemesi
B Dış ünite
C Alt plaka ısıtıcı
(a)
EKBPHT
D Yardımcı ısıtıcı
E İç ünite
F Oda termostatı
(opsiyonel)
(a) Alt plaka ısıtıcı yalnız RRLQ ile birlikte veya opsiyonel EKBPHT kiti olması
durumunda uygulanabilir.
Öğe Tanım
1 Dış ünite için güç besleme
kablosu
2 İç ünite güç besleme ve iletişim
kablosu
3 Alt plaka ısıtıcı için güç kablosu
4 Yardımcı ısıtıcı için güç
besleme kablosu
5 Oda termostatı kablosu
6 3-yollu vana kontrol kablosu
7 2-yollu vana kontrol kablosu
8 Buster ısıtıcı güç besleme ve
termal koruma kablosu
9 Termistör kablosu
10 Buster ısıtıcı güç besleme
kablosu
11 İndirimli elektrik tarifesi güç
kaynağı kablosu (gerilimsiz
kontak)
12 Kullanıcı arabirimi kablosu
(a) Dış ünite üzerindeki isim plakasına bakın.
2
(b) Kablo kesiti 2,5 mm
2
(c) Minimum kablo kesiti 0,75 mm
(d) "Yardımcı ısıtıcı güç beslemesinin bağlanması" sayfa 18 konusundaki tabloya
bakın.
(e) Termistör ve bağlantı kablosu (12 m) kullanım sıcak suyu deposu ile verilir.
2
(f) Kablo kesiti 0,75 mm ile 1,25 mm
Gerilimsiz kontak minimum 15 V DC, 10 mA uygulama yükü sağlamaldır
2
(g) Kablo kesiti 0,75 mm ile 1,25 mm
İKAZ
Tüm kabloları ve kablo ebatlarını ilgili yerel ve ulusal
düzenlemelere göre seçin.
UYARI
Elektrik işi tamamlandıktan sonra, her bir elektrik
parçasının ve elektrik aksam kutusu içindeki terminalin
sıkıca bağlandığını doğrulayın.
G Kullanım sıcak suyu
deposu için 3 yollu vana
(opsiyonel)
H Soğutma modu için
2 yollu vana (sahadan
temin edilir)
I Kullanım sıcak su
deposu (opsiyonel)
J Buster ısıtıcı (opsiyonel)
K Kullanıcı arabirimi (dijital
denetleyici)
Gerekli
iletken Maksimum
sayısı çalışma akımı
(a)
2+GND
(b)
3+GND
(c)
2
(d)
2+GND
veya
3+GND
(c)
3 veya 4 100 mA
(c)
2+GND 100 mA
(c)
2+GND 100 mA
(b)
4+GND
(e)
2
2+GND 13 A
2 (f)
2 (g)
2
arasında, maksimum uzunluk: 50 m.
2
arasında, maksimum uzunluk: 500 m.
Montaj kılavuzu
