Boru bağlantılarına sert lehim uygularken oksitlenme önleyiciler
kullanmayın.
Kalıntı, boruları tıkayabilir ve ekipmanları bozabilir.
■
Soğutucu borularında bakırla bakırı sert lehim yaparken
dekapan kullanmayın. Dekapan gerektirmeyen fosfor bakır sert
lehim dolgu alaşımı (BCuP) kullanın.
■
Soğutucu boru sistemleri üzerinde dekapan son derece zararlı
bir etkiye sahiptir. Örneğin, klor bazlı dekapan kullanıldığında,
boruda korozyona yol açar ya da özellikle dekapan flor
içerdiğinde soğutucu yağına zarar verecektir.

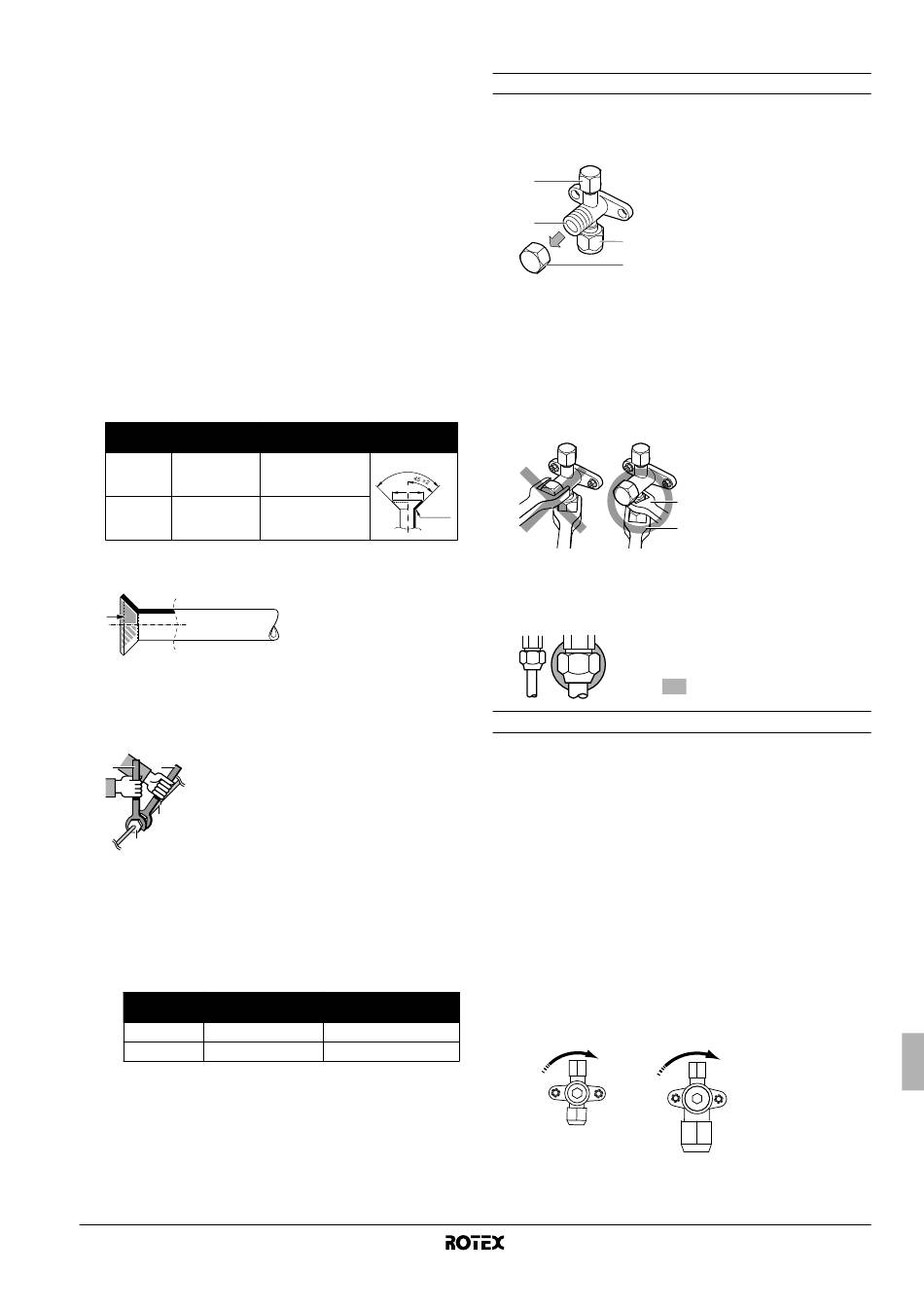

6.2. Havşa bağlantısı için ilkeler
■
Havşalar tekrar kullanılmamalıdır. Kaçakları önlemek için
yenileri yapılmalıdır.
■
Kullanılan soğutucu için uygun bir boru kesici ve havşa takımı
kullanın.
■
Sadece üniteyle beraber verilen tavlanmış havşa somunlarını
kullanın. Farklı havşa somunlarının kullanılması, soğutucunun
sızmasına neden olabilir.
■
Havşa açma ölçüleri ve sıkma torkları için tabloya bakın (aşırı
sıkılması havşanın yarılmasına yol açacaktır).
Boru ebadı Sıkma torku
(mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya
ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.
■
Havşa somununu gevşetirken, daima iki anahtarı birlikte
kullanın.
Boru bağlantılarını yaparken havşa somununun çatlamasını ve
kaçakları önlemek amacıyla havşa somununu sıkmak için daima
bir açık ağız anahtar ile tork anahtarını birlikte kullanın.
1 Boru birleşimi
4 2
2 Somun anahtarı
3 Havşa somunu
1
4 Tork anahtarı
3
Tavsiye edilmez ancak acil durumda olabilir
Tork anahtarı olmadan boru bağlantısı yapmak zorunda
kalırsanız, aşağıdaki montaj yöntemini izleyin:
■ Bir somun anahtarıyla sıkma torkunda ani artış olana kadar
havşa somununu sıkın.
■ Bu noktadan sonra, havşa somununu aşağıda kaydedilen
açıyla sıkın:
Boru ebadı Sonraki sıkma açısı
(mm) (derece)
Ø9,5 60~90
Ø15,9 30~60
RRRQ011~016AAV1+Y1
Hava su tipi ısı pompası için dış ünite
4PW55782-1B
Havşa ölçüleri A Havşa biçimi
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Anahtar için tavsiye
edilen kol uzunluğu (mm)
±200
±300
6.3. Stop vanası ile ilgili ilkeler
Stop vanası ile ilgili ikazlar
■
İşletim sırasında her iki vanayı da açık tuttuğunuzdan emin olun.
■
Aşağıdaki şekil stop vanası işlemleri için gerekli olan parçaların
isimlerini gösterir.
1
1
2
3
2
4
3
4
■
Stop vanası fabrikada kapatılmıştır.
■
Stop vanasına aşırı kuvvet uygulamayın. Bunun yapılması, vana
gövdesini kırabilir.
Havşa somununu çözmek veya sıkmak için sadece bir tane tork
anahtarı kullanıldığında stop vanası montaj plakası deforme
olabileceği için, stop vanasını daima bir anahtarla emniyete alın,
sonra havşa somununu tork anahtarıyla çözün ya da sıkın.
Soğutucu kaçağına sebep olabileceği için anahtarı stop vanası
kapağının üzerine dayamayın.
■
Soğutucu tarafındaki çalışma basıncı düşük olabilir (örneğin, dış
sıcaklık düşük olduğunda ısıtma işletimi), donmayı önlemek için
gaz hattı üzerindeki stop vanasında bulunan havşa somununu
silikon sızdırmazlık elemanı ile yeterince yalıtın.
Stop vanasının açılması/kapatılması
Stop vanasının açılması
1. Vana kapağını çıkarın.
2. Stop vanasına bir altıgen anahtar (sıvı tarafı: 4 mm/gaz tarafı:
6 mm) takın ve stop vanasını saat yönünün tersine çevirin.
3. Stop vanası daha fazla döndürülemediği zaman, çevirmeyi
bırakın.
Şimdi vana açıktır.
Stop vanasının kapatılması
1. Vana kapağını çıkarın.
2. Stop vanasına bir altıgen anahtar (sıvı tarafı: 4 mm/gaz tarafı:
6 mm) takın ve stop vanasını saat yönünde çevirin.
3. Stop vanası daha fazla döndürülemediği zaman, çevirmeyi
bırakın.
Şimdi vana kapalıdır.
Kapatma yönü
Sıvı tarafı Gaz tarafı
Servis ağzı ve servis ağzı kapağı
Stop vanası
Saha boru bağlantısı
Stop vanası kapağı
1 Somun anahtarı
2 Tork anahtarı
1
2
Silikon sızdırmazlık tamponu
(Boşluk olmadığından emin olun)
Montaj kılavuzu
