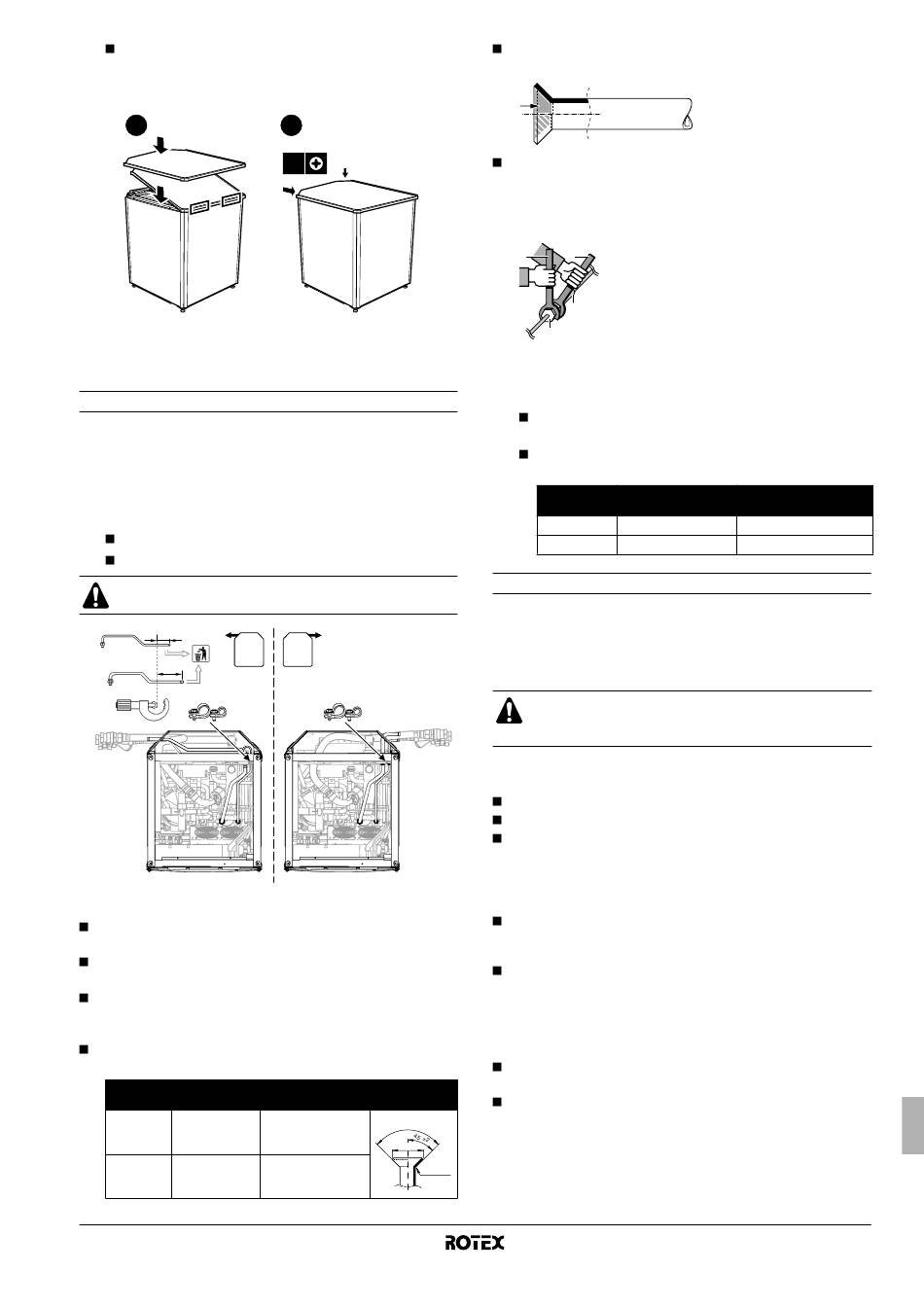

Üst dekorasyon panelini uygun vidalarla ünitenin üst
yüzeyine takın. Bir kullanım sıcak su deposunun kurulu
olması halinde kullanım sıcak su deposunun montaj
kılavuzuna bakın.
A
Boru bağlantı işleri
Soğutucu borularının işlemi
İç ünite ile dış ünite arasındaki soğutucu boru sistemi hakkında tüm
yönerge, talimat ve spesifikasyonlar için dış ünite montaj kılavuzuna
bakın.
Ünitenin içindeki soğutucu bağlantılarını yapmak üzere 4 adet
soğutucu borusu üniteyle birlikte verilmiştir. Ünitenin üst plakası
üzerinde belirtilen talimatlara bakın.
Sağ bağlantı durumunda sadece 2 adet boru gerekir.
Sol bağlantı durumunda 4 boru da gereklidir.
Ünitenin içinde boru bağlantılarına sert lehim yapmayın.
75 mm
150 mm
Havşa bağlantısı için ilkeler
Havşalar tekrar kullanılmamalıdır. Kaçakları önlemek için
yenileri yapılmalıdır.
Kullanılan soğutucu için uygun bir boru kesici ve havşa takımı
kullanın.
Sadece üniteyle beraber verilen tavlanmış havşa somunlarını
kullanın. Farklı havşa somunlarının kullanılması, soğutucunun
sızmasına neden olabilir.
Havşa açma ölçüleri ve sıkma torkları için tabloya bakın (aşırı
sıkılması havşanın yarılmasına yol açacaktır).
Boru ebadı Sıkma torku
(mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
RKHBRD011~016AAV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW55786-1
B
2x
Havşa ölçüleri A Havşa biçimi
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya
ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.
Havşa somununu gevşetirken, daima iki anahtarı birlikte
kullanın.
Boru bağlantılarını yaparken havşa somununun çatlamasını ve
kaçakları önlemek amacıyla havşa somununu sıkmak için daima
bir açık ağız anahtar ile tork anahtarını birlikte kullanın.
4 2 1 Boru birleşimi
2 Somun anahtarı
3 Havşa somunu
1
4 Tork anahtarı
3
Tavsiye edilmez ancak acil durumda olabilir
Tork anahtarı olmadan boru bağlantısı yapmak zorunda
kalırsanız, aşağıdaki montaj yöntemini izleyin:
Bir somun anahtarıyla sıkma torkunda ani artış olana kadar
havşa somununu sıkın.
Bu noktadan sonra, havşa somununu aşağıda kaydedilen
açıyla sıkın:
Boru ebadı Sonraki sıkma açısı
(mm) (derece)
Ø9,5 60~90
Ø15,9 30~60
Su borularının işlemi

Su devresinin kontrol edilmesi

Ünitelerde, su devresine bağlantı için bir su girişi ile su çıkışı vardır.
Bu devre lisanslı bir teknisyen tarafından yapılmalı ve ilgili tüm
Avrupa ve ulusal yönetmeliklere uygun olmalıdır.
Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık bir
su devresinde uygulama yapılması su borularında aşırı
korozyona yol açabilir.
Ünitenin montaj işlemine geçmeden önce aşağıdaki noktalara dikkat
edilmelidir:
Maksimum su basıncı 4 bar'dır.
Maksimum su sıcaklığı 85°C'dir.
Bakım sırasında devrede tam drenaj sağlanması için sistemin
tüm alçak noktalarında drenaj tapaları kullanılmalıdır.
İç ünite su sisteminden suyu boşaltmak üzere iç ünitede bir tane
drenaj vanası ve genleşme kabı üzerinde bir adet drenaj vanası
bulunur.
Elektrik aksamıyla suyun temasını önlenmek üzere basınç
boşaltma valfına uygun
unutulmamalıdır.
Sistemin tüm yüksek noktalarında hava alma çıkışları bulunmalı-
dır. Hava alma çıkışları servis için kolaylıkla erişilebilen
noktalara yerleştirilmelidir. İç ünitenin içinde otomatik bir hava
tahliyesi vardır. Su devresindeki havanın otomatik olarak tahliye
edilebilmesi için, bu hava tahliye vanasının fazla sıkılmış
olmadığını kontrol edin.
Saha boru sistemine takılan elemanların suyun basıncına ve
sıcaklığına dayanabilmesine dikkat edin.
Her zaman sitem içinde kullanılan suyla ve iç ünite üzerinde
kullanılan malzemelerle uyumlu malzemeler kullanın.
Anahtar için tavsiye
edilen kol uzunluğu (mm)
±200
±300
bir drenaj temin edilmesi
Montaj kılavuzu
