Su devresinin bağlanması
Su bağlantıları, su giriş ve çıkışlarına uyularak ünite ile birlikte verilen
genel görünüm şemasına göre yapılmalıdır.
Boru bağlantılarını yaparken aşırı kuvvet uygulayarak ünite
borularını deforme etmemeye dikkat edin. Borulardaki
deformasyon ünitenin arıza yapmasına yol açabilir.
Su devresine hava, nem veya toz girerse sorunlar çıkabilir. Bu
nedenle, su devresini bağlarken aşağıdakileri daima dikkat edin:
Yalnız temiz borular kullanın.
Çapakları alırken borunun ucunu aşağı doğru tutun.
Duvar içinden geçirirken toz ve pislik girmemesi için borunun
ucunu kapatın.
Bağlantıların sızdırmazlığı için güvenilir bir diş sızdırmazlık
malzemesi kullanın. Conta
sıcaklıklarına dayanabilmelidir.
Pirinç dışında metal boru kullanıldığında, galvanik korozyona
mani olmak için mutlaka her iki malzemeyi birbirinden yalıtın.
Pirinç yumuşak bir malzeme olduğundan su devresi bağlantı-
larını yaparken uygun aletler kullanın. Uygun olmayan aletler
borularda hasara neden olacaktır.
Ünite yalnız kapalı bir su sisteminde kullanılmalıdır.
Açık bir su devresinde uygulama yapılması su
borularında aşırı korozyona yol açabilir.
Su devresinde Zn ile kaplanmış parçalar kullanmayın.
Ünitenin dahili su devrelerinde bakır borular kullanıl-
dığından bu parçalarda aşırı korozyon oluşabilir.
Su devresinde 3 yollu bir vana kullanıldığında.
NOT
Kullanım sıcak suyu ile zeminden ısıtma devresi
arasında tam ayırmayı garantilemek için tercihen
küresel tip 3 yollu vana seçin.
Su devresinde 3 yollu bir vana ya da 2 yollu bir
vana kullanıldığında.
Vananın maksimum konum değiştirme süresinin
60 saniyeden az olması önerilir.
Su doldurulması
1 Su girişini bir tahliye ve doldurma vanasına bağlayın (bkz. "Ana
elemanlar" sayfa 6).
2 Otomatik hava tahliye vanasının açık (en az 2 tur) olduğundan
emin olun.
3 Manometre yaklaşık 2,0 bar basınç gösterene kadar suyla
doldurun. Hava alma vanalarını kullanarak devredeki havayı
mümkün mertebe çıkarın. Su devresinde kalan hava yardımcı
ısıtıcının arızalı çalışmasına yol açabilir.
4 Basınç boşaltma valfını açarak yardımcı ısıtıcı kazanın suyla
dolu olduğunu kontrol edin. Vanadan su çıkmalıdır.
NOT Doldurma sırasında sistemdeki tüm havanın
çıkarılması mümkün olmayabilir. Kalan hava,
sistemin ilk çalışma saatleri esnasında otomatik
hava alma vanalarından çıkarılacaktır. Daha
sonra su ilave edilmesi gerekebilir.
Manometre üzerinde gösterilen su basıncı, su
sıcaklığına bağlı olarak değişecektir (daha yüksek
su sıcaklığında daha yüksek basınç).
Bununla birlikte,
önlenmesi için su basıncı her zaman 0,3 bar
üzerinde kalmalıdır.
Sistem, basınç tahliye valfı üzerinden bir miktar
fazla suyu atabilir.
Su kalitesi EN direktifi 98/83 EC'ye uygun
olmalıdır.
Montaj kılavuzu
11
sistemin basınçlarına ve
devreye hava girmesinin
Boruların yalıtımı
Soğutma işletimi sırasında yoğuşmanın ve soğutma, ısıtma
kapasitesinde düşüşün önlenmesi için komple su devresi, tüm
borular dahil yalıtılmalıdır.
Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, bu durumda
yalıtım üzerindeki yoğuşmanın önüne geçilmesi için yalıtım
malzemesinin kalınlığı en az 20 mm olmalıdır.
Saha kablo bağlantıları
UYARI
Döşenen kablo tesisatında ilgili yerel ve ulusal
mevzuata uygun olarak tüm kutuplarda kontak
ayırmasına sahip bir ana şalter veya ayırma için
başka bir yöntem kapsanmalıdır.
Bağlantı yapmadan önce güç girişini kesin.
Sahadaki tüm kablo ve komponent tesisat işlemleri
ehliyetli bir elektrikçi tarafından yapılmalı ve ilgili
Avrupa ve ulusal yönetmeliklere uygun olmalıdır.
Sahada yapılan kablo işlemleri üniteyle birlikte verilen
kablo şemalarına ve aşağıda verilen talimatlara uygun
olarak yapılmalıdır.
Mutlaka özel olarak ayrılmış bir güç beslemesi
kullanın. Hiçbir zaman başka bir cihazla paylaşılan
güç beslemesi kullanmayın.
Kesinlikle bir toprak bağlantısı tesis edin. Üniteyi bir
tesisat borusu, gerilim darbesi sönümleyici veya
telefon toprak kablosuna topraklamayın. Kusurlu
topraklama, elektrik çarpmasına neden olabilir.
Kesinlikle bir toprak kaçağı koruyucusu takın (30 mA).
Bunun yapılmaması elektrik çarpmasına neden
olabilir.

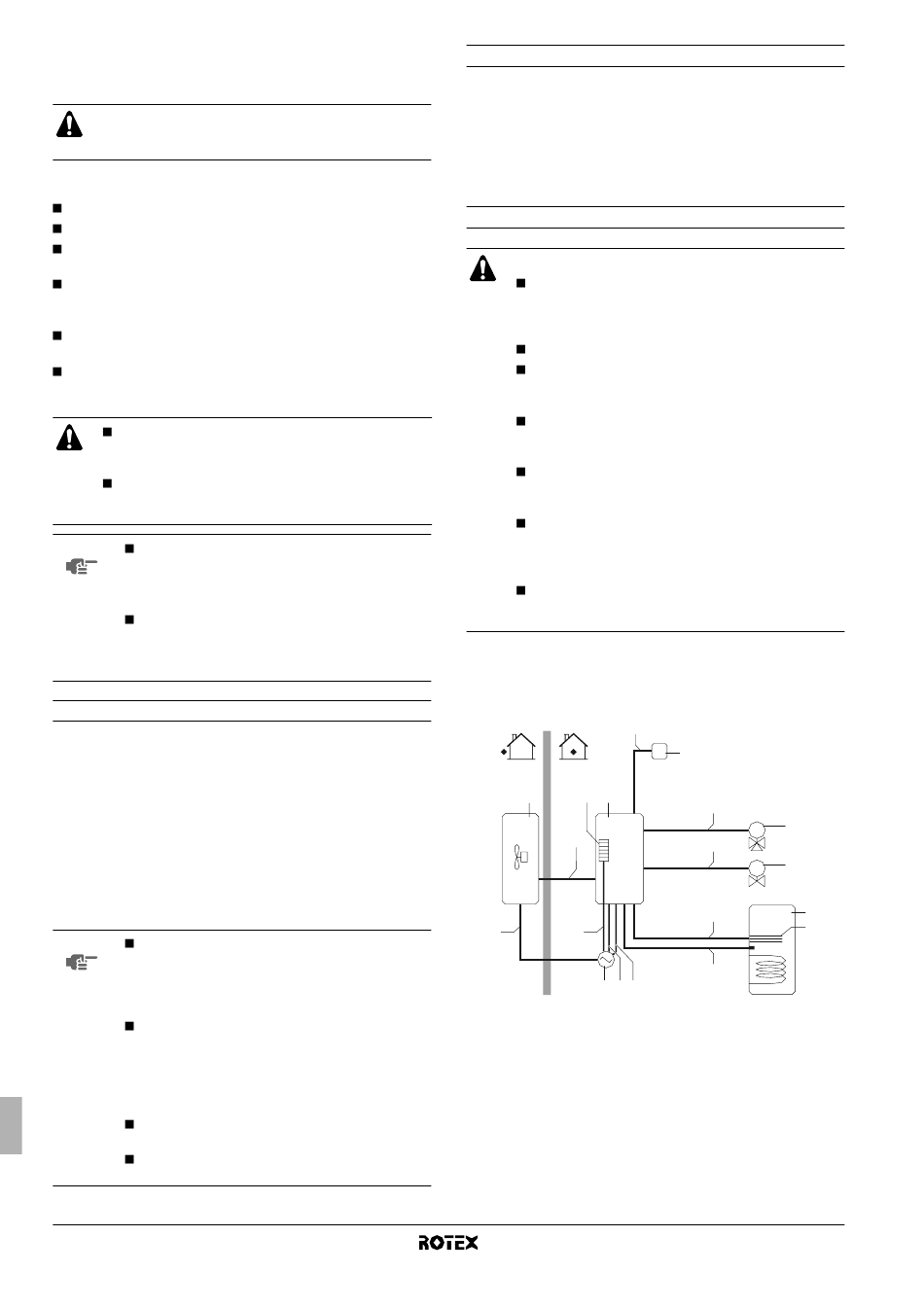

Genel bakış
Aşağıdaki resim, tesisatın çeşitli kısımları arasında gerekli olan saha
kablo bağlantılarının genel bir özetini vermektedir. Aynı zamanda
bkz. "Tipik uygulama örnekleri" sayfa 3.
4
B C D
2
1 3
A 10 9
A İç ünite, yardımcı ısıtıcı
ve buster ısıtıcı için tek
güç beslemesi
B Dış ünite
C Yardımcı ısıtıcı
D İç ünite
E İç ünite
Oda termostatı
(sahadan temin edilir,
isteğe bağlıdır)
T
E
5
F
M
6
G
M
H
7
I
8
F Kullanım sıcak suyu
deposu için 3 yollu vana
(sahadan temin edilir,
isteğe bağlıdır)
G Soğutma modu için
2 yollu vana (sahadan
temin edilir, isteğe
bağlıdır)
H Kullanım sıcak suyu
deposu (opsiyonel)
I Buster ısıtıcı (opsiyonel)
RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50203-1A
