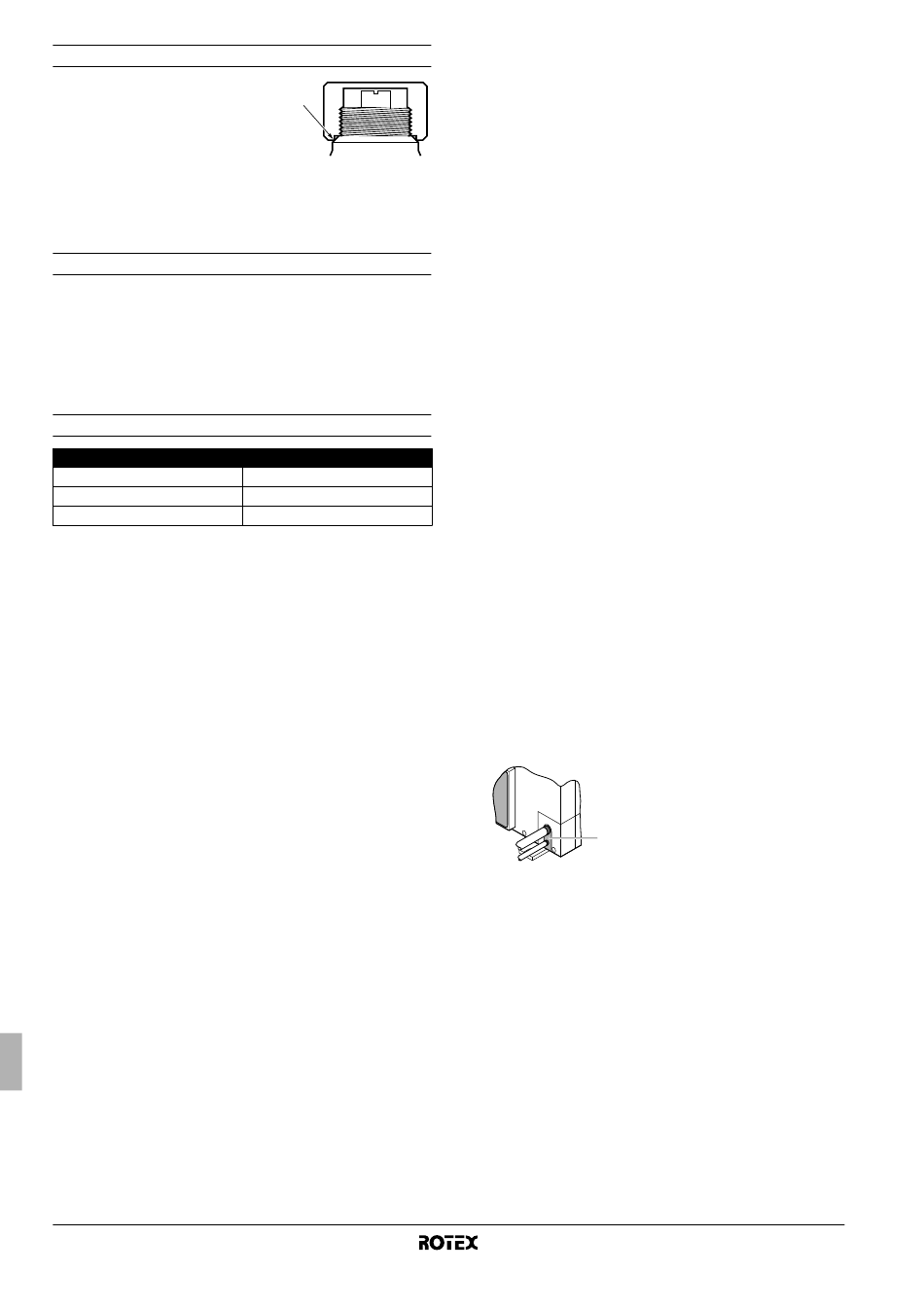

Stop vanası kapağı ile ilgili işlem ikazları
■
Stop vanası kapağına
gösterilen yerde sızdırmazlık
uygulanmıştır. Hasar vermemeye
özen gösterin.
■
Stop vanasına işlem yaptıktan
sonra, stop vanası kapağını iyice
sıktığınızdan emin olun. Sıkma torku için aşağıdaki tabloya
bakın.
■
Stop vanası kapağını sıktıktan sonra soğutucu kaçak kontrolü
yapın.
Servis ağzı ile ilgili ikazlar
■
Servis ağzı Schrader tipi bir supap olduğundan, her zaman
supap baskı pimi bulunan bir şarj hortumu kullanın
■
Servis ağzı işleminden sonra, servis ağzı kapağını iyice
sıktığınızdan emin olun. Sıkma torku için aşağıdaki tabloya
bakın.
■
Servis ağzı kapağını sıktıktan sonra soğutucu kaçak kontrolü
yapın.
Sıkma torkları
Öğe
Stop vanası kapağı, sıvı tarafı
Stop vanası kapağı, gaz tarafı
Servis ağzı kapağı
Montaj kılavuzu
10
okla
Sıkma torku (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
7. Boru bağlantı işleri
7.1. Soğutucu boruları
■
Saha boruları dört yönde monte edilebilir.
Şekil - Dört yöndeki saha boruları (Bkz. şekil 5)
1 Matkap
2 Montaj deliği etrafındaki merkez alanı
3 Montaj deliği
4 Yarık
5 Bağlantı borusu sıvı (sahadan temin edilir)
6 Alt çerçeve
7 Ön plaka
8 Boru çıkış plakası
9 Vida ön plaka
10 Boru çıkış plaka vidası
A Öne doğru
B Arkaya doğru
C Yana doğru
D Aşağı doğru
Boru bağlantılarını yana doğru (arkada) yaparken, boru kapağını
(arka) şekil 7'ye göre çıkarın.
1 Boru kapağı (arka)
■
Bağlantı borusunu üniteye aşağı yönde bağlamak için, Ø6 mm
matkap kullanarak montaj deliği etrafındaki merkez alanı delerek
bir montaj deliği açın. (Bkz. şekil 5).
■
İki yarığın kesilmesi, şekil 5'te gösterildiği gibi bunu mümkün
kılar.
(Yarıkları kesip çıkarmak için bir metal testeresi kullanın.)
■
Montaj deliğini açtıktan sonra, paslanmayı önlemek için kenara
ve çevreleyen uç yüzeylere tamir boyası uygulanması önerilir.
7.2. Yabancı cisimlerin girişinin önlenmesi
Tüm boşlukları kapatmak üzere şekilde gösterildiği gibi boru geçiş
deliklerini macunla veya yalıtım malzemesi (sahadan temin edilir) ile
tıkayın.
1
Dış üniteye giren haşereler veya küçük hayvanlar, elektrik kutusunda
bir kısa devreye yol açabilir.
1 Macun veya yalıtım malzemesi
(sahadan temin edilir)
