6.4. İç ünite montajı
DİKKAT
Ünitenin ağırlığı yaklaşık 48 kg'dır. Üniteyi kaldırmak için
iki kişi gerekir.
1 Montaj şablonunu (bkz. ambalaj) duvara yerleştirin ve 2 adet üst
tarafta (● T) ve 2 adet alt tarafta (● B) olmak üzere bağlantı
konumlarını işaretleyin.
İşaretlerin (2'ye 2) tamamen düz ve işaret boyutlarının şekil 4'te
gösterildiği gibi olduğundan emin olun.
Ünite düz monte edilemezse, su devresinde hava hapsolarak
ünitenin arızalanmasına yol açabilir.
RKHBX modeli üniteleri monte ederken drenaj tavasının
taşmamasına dikkat edin.

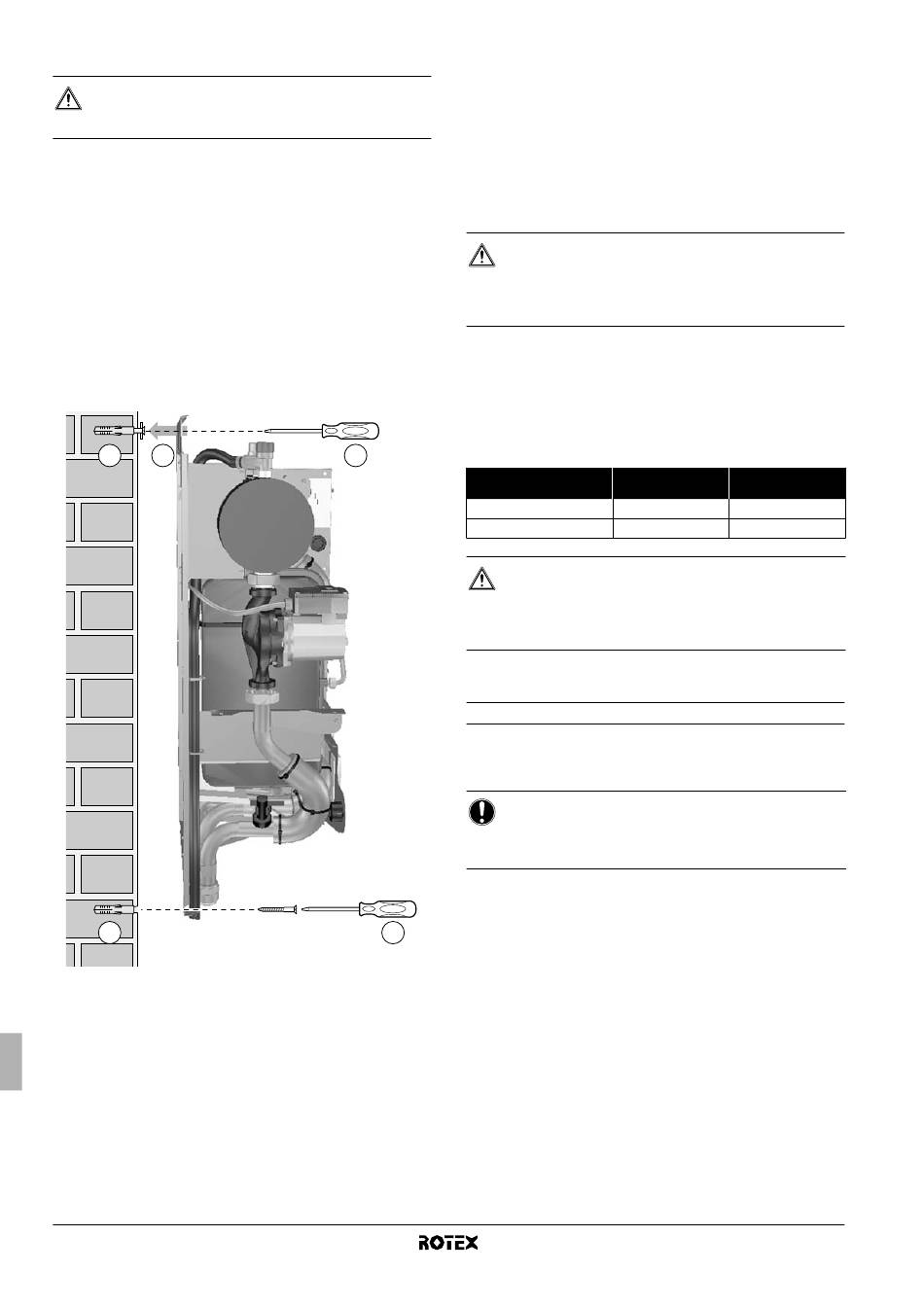

2 4 adet delik açın ve 4 adet dübel (M10'a uygun) takın.
3 Vidaları üst dübellere yerleştirin ve ardından iç üniteyi üst
vidalara asın.
4 Ardından, vidaları alt dübellere yerleştirin ve tüm vidaları sağlam
şekilde sıkın.
2
1
1
Montaj kılavuzu
14
6.5. EKHBDP drenaj tavası kitinin montajı (yalnızca
RKHBX modellerinde)
Isıtma/soğutma modelleri için, drenaj tavası kiti (bkz. "4. Aksesuarlar",
sayfa 10) monte edilmelidir.
Soğutma işlemi sırasında, havadaki su buharı (nem) sıvı hale
dönüşerek soğuk soğutucu akışkan ve su borularında toplanabilir. Bu
su drenaj tavasında toplanır. Drenaj tavasının da mutlaka bir gidere
bağlanması gerekir.
Montaj talimatları için, drenaj tavası kitiyle birlikte verilen montaj
sayfasına bakın.
DİKKAT
Basınç tahliye vanası hortumunun ucunun drenaj tavasına
yerleştirildiğinden emin olun. Aksi takdirde, su elektrikli
parçalara temas ederek elektrik çarpmalarına veya elektrik
sisteminin kısa devre yapmasına yol açabilir.
6.6. Soğutucu akışkan borularının döşenmesi
İç ünite ile dış ünite arasındaki soğutucu akışkan borularıyla ilgili
çalışmalara yönelik tüm yönerge, talimat ve özellikler için dış ünite
montaj kılavuzuna bakın.
Gaz ve sıvı borusunun iç ünitedeki konumu "5.2. Ana elemanlar",
sayfa 10'da gösterilmiştir.
3
Soğutucu akışkan
borularının özellikleri
Gaz borusu bağlantısı
Sıvı borusu bağlantısı
DİKKAT
Soğutucu akışkan borularını bağlarken, somunları sıkmak
veya gevşetmek için her zaman iki anahtar kullanın! Aksi
takdirde, boru bağlantılarında hasar ve neticesinde
kaçaklar meydana gelebilir.
6.7. Su borularının döşenmesi
Su devresinin kontrolü
Ünitelerde su devresine bağlantı için bir su girişi ile bir su çıkışı
bulunur. Bu devre mutlaka montör tarafından takılmalıdır ve ilgili
mevzuata uygun olmalıdır.
BİLDİRİM
Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık
bir su devresinde uygulama yapılması su borularında aşırı
korozyona yol açabilir.
4
İç ünite Dış ünite
15,9 mm (5/8 inç) 15,9 mm (5/8 inç)
9,5 mm (3/8 inç) 9,5 mm (3/8 inç)
RKHBH/X016BB
