RKHWE kullanım sıcak su deposunun
montajı
Toplam Rotex sistemi (iç ünite ve dış ünite), bir Rotex
kullanım sıcak su deposu ile kombinasyon için
tasarlanmıştır. Rotex iç ünite ile başka bir depo
kullanılması halinde,
çalışmasını da güvenilirliğini de garanti edemez. Bu
nedenlerle, böyle
garantisini veremez.
Cihaz patlama ihtimali bulunan bir atmosferde
kullanıma yönelik değildir.
Kullanım sıcak suyu kalitesi EN direktifi 98/83 EC'ye
uygun olmalıdır.
Kullanım sıcak su deposundaki soğuk su bağlantısına
bir drenaj aygıtı takılmalıdır.
Güvenlik nedenleriyle su devresine etilen glikol
eklenmesine izin verilmez. Etilen glikol ilavesi, ısı
eşanjör serpantininde
durumunda kullanım suyunda kirlenmeye yol açabilir.
Kullanım sıcak su deposu saklama kapasitesinin,
kullanım sırasında su çıkış sıcaklığında düşüş
olmaksızın kullanım sıcak suyu tüketimindeki normal
günlük dalgalanmaları karşılaması önemlidir.
Bir kaçak durumunda, suyun montaj mahalli ve
çevresinde herhangi bir zarara yol açmamasına
dikkat edin.
Anot en az 2 yılda bir kontrol edilmeli ve gerekirse
değiştirilmelidir.
Kullanım sıcak su deposuna maks 10 bar kapasiteli
bir basınç boşaltma valfı takılmalıdır.
Sınırlı kullanım sıcak suyu tüketimi olması halinde, örn. tatil evlerinde
veya bazen oturulmayan evlerde, kullanım suyu depo tesisatına bir
baypas pompası takılmalıdır.
Baypas pompası zaman kontrollü olabilir,
baypas pompası, kullanım sıcak su deposunun tüm hacmini
saatte 1,5 kez devredecek şekilde çalışmalıdır,
ve baypas pompası, günde en az 2 saat kesintisiz şekilde
çalışmalı ya da çalışmak üzere programlanmalıdır.
2 3
1 4
Kullanım sıcak su deposu ile sıcak suyun son noktası (duş, banyo,
vs.) arasındaki saha su borusu uzunluğunun çok uzun olması
halinde, kullanım sıcak su deposundan gelen sıcak suyun son
noktaya ulaşması uzun sürebilir.
1
2
Gerekirse sıcak suyun son noktası ile kullanım sıcak su deposundaki
sirkülasyon deliği arasına bir sirkülasyon pompası takın.
Montaj kılavuzu
2
Rotex sistemin düzgün
durumlarda Rotex sistemin
olabilecek bir sızıntı
1 Soğuk su bağlantısı
2 Sıcak su bağlantısı
3 Baypas pompası (sahadan
temin edilir)
4 Çek valf (sahadan temin
edilir)
1 Duş
2 Sirkülasyon
pompası

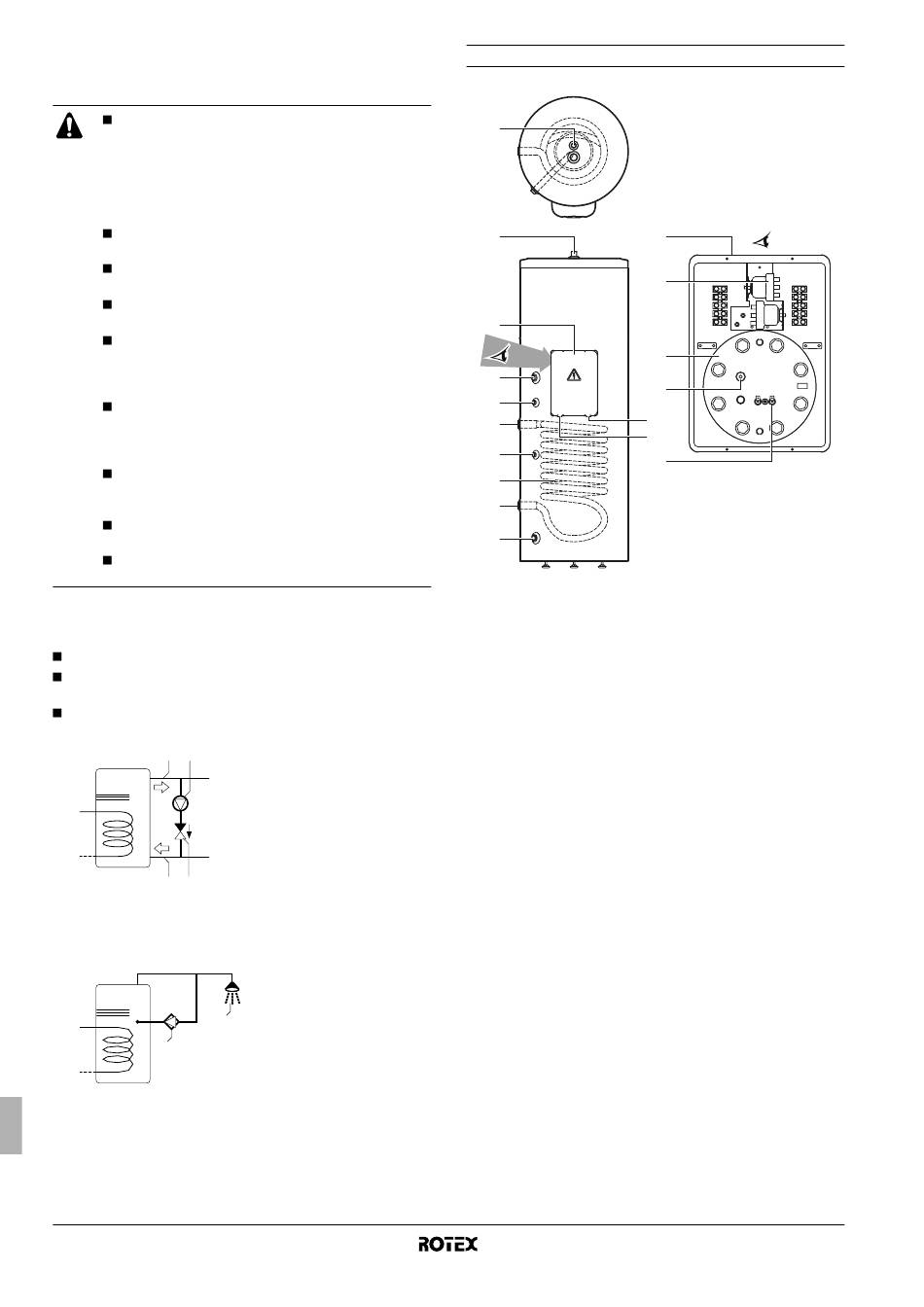

Ana elemanlar

3
2
4
A
5
6
7
11
8
9
10
1 Anot
2 Sıcak su bağlantısı (3/4" MBSP)
3 Basınç boşaltma valfı bağlantısı (1/2" MBSP)
4 Elektrik kutusu
5 Sirkülasyon deliği (3/4" MBSP
6 Termistör soketi
7 Isı eşanjör girişi (3/4" FBSP)
8 Isı eşanjör serpantini
9 Isı eşanjör çıkışı (3/4" FBSP)
10 Soğuk su bağlantısı (3/4" MBSP)
11 Güneş enerji kiti opsiyonu ile kullanım için termistör deliği.
12 Elektrikli ısıtıcı elemanı
13 Kontrol flanşı
14 Termal kesici
15 İç üniteden gelen kablo girişi
16 İsteğe bağlı güneş enerji kiti ile kullanım için kablo girişi.
(a) MBSP = Erkek İngiliz Standart Boru
(b) FBSP = Dişi İngiliz Standart Boru
Hava su tipi ısı pompa sistemi için kullanım sıcak su deposu
A
4
14
13
1
15
16
12
(a)
(a)
(a)
(b)
(b)
(a)
RKHWE300A3V3
