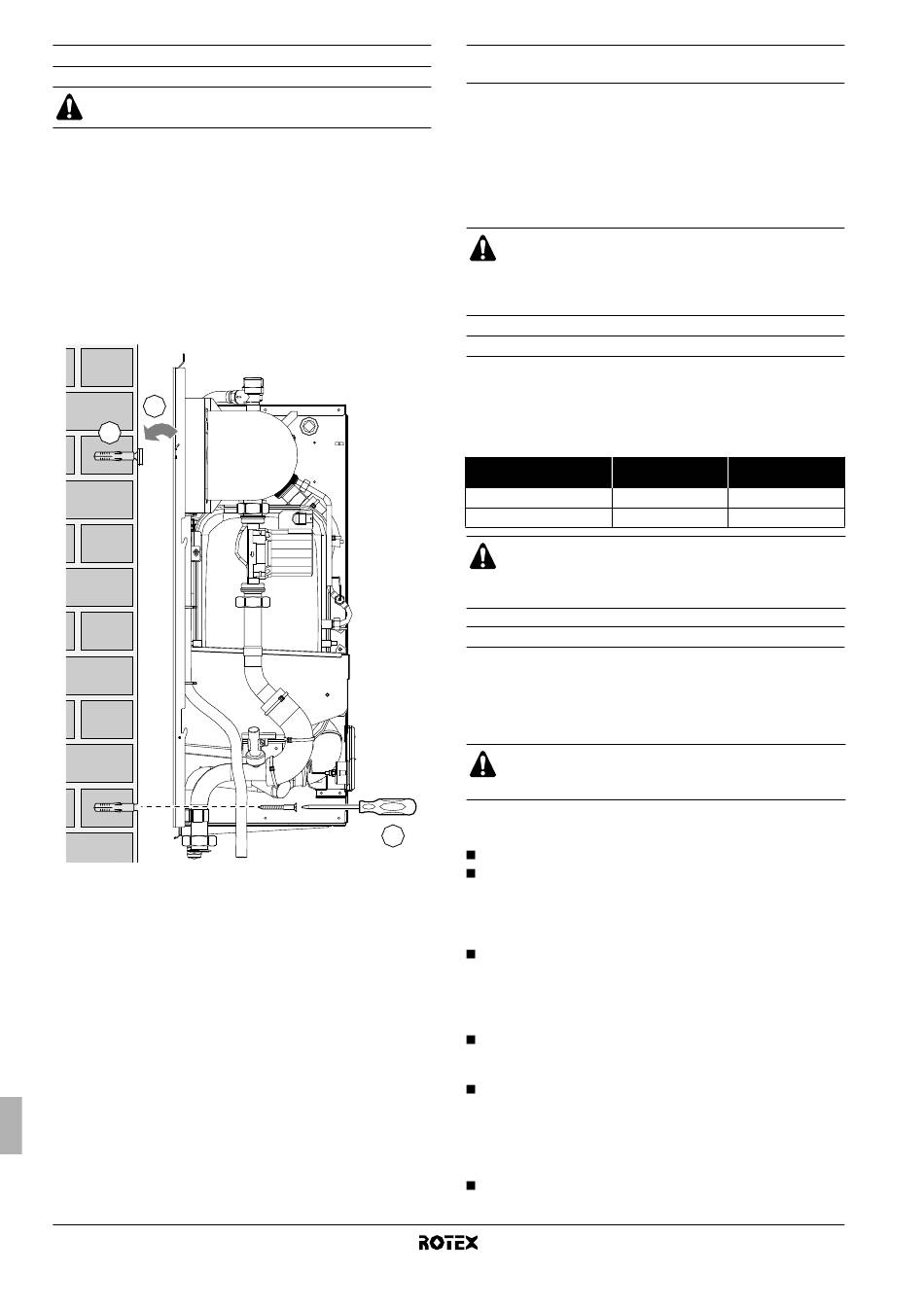

İç ünitenin montajı
İç ünitenin ağırlığı yaklaşık 50 kg'dır. Ünitenin montajı için
iki kişi gerekir.
1
Duvar montaj desteğini uygun dübeller ve vidalar kullanarak
duvara tespit edin.
Duvar montaj desteğinin tam terazide olmasına dikkat edin.
Ünite düz monte edilmezse, su devresinde hava kalarak
ünitenin arızalı çalışmasına yol açabilir.
RKHBX
modelinin
montajını
taşmasını önlemek için buna özellikle dikkat edilmelidir.
2
İç üniteyi duvar montaj desteğine asın.
3
Uygun dübeller ve vidalar kullanarak iç üniteyi alt taraftan tespit
edin. Bunun için şasenin alt dış kenarlarında ünite üzerinde
2 adet delik vardır.
2
1
Montaj kılavuzu
9
yaparken,
drenaj
tavasının
3
EKHBDP drenaj tava kitinin montajı (yalnız RKHBX
modelleri için)
Isıtma/soğutma modelleri için, drenaj tava kitinin montajı gereklidir
(bkz. "Aksesuarlar" sayfa 2).
Soğutma işletimi sırasında, havadaki su buharı (nem) yoğuşarak
soğuk olan soğutucu ve su borularının yüzeylerinde toplanabilir. Bu
su, drenaja bağlanmış olması gereken drenaj tavasında toplanır.
Montaj talimatları için drenaj tava kiti ile birlikte verilen montaj
yaprağına bakın.
Basınç boşaltma valfının hortum ucunu drenaj tavasının
içine yerleştirmeyi unutmayın. Bunun yapılmaması suyun
elektrikli parçalarla temas etmesine yol açarak elektrik
çarpmalarına veya elektrik sisteminde kısa devrelere
neden olur.
Soğutucu boruları
İç ünite ile dış ünite arasındaki soğutucu boruları hakkında tüm
yönerge, talimat ve spesifikasyonlar için dış ünite montaj kılavuzuna
bakın.
İç ünite üzerindeki gaz borusu ve sıvı borusu konumları, "Ana
elemanlar" sayfa 6 konusunda gösterilmiştir.
Soğutucu boru
spesifikasyonları
Gaz borusu bağlantısı
15,9 mm (5/8 inç)
Sıvı borusu bağlantısı
6,4 mm (1/4 inç)
Soğutucu boru bağlantılarını yaparken, somunları sıkmak
ya da gevşetmek için daima iki anahtar kullanın! Bunun
yapılmaması, boruların zarar görmesine ve kaçaklara yol
açabilir.
Su boruları
Su devresinin kontrol edilmesi
Ünitelerde, su devresine bağlantı için bir su girişi ile su çıkışı vardır.
Bu devre lisanslı bir teknisyen tarafından yapılmalı ve ilgili tüm
Avrupa ve ulusal yönetmeliklere uygun olmalıdır.
Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık bir
su devresinde uygulama yapılması su borularında aşırı
korozyona yol açabilir.
Ünitenin montaj işlemine geçmeden önce aşağıdaki noktalara dikkat
edilmelidir:
Maksimum su basıncı 3 bar'dır.
Ünite ile birlikte iki adet kesme vanası verilmiştir. Servis ve
bakım kolaylığı için, biri iç ünitenin su girişine diğeri ise su
çıkışına
takılmalıdır.
Kesme
düşünün. Tümleşik drenaj ve doldurma vanalarının yönelimi
servis için önemlidir. Bkz. şekil 3.
Bakım sırasında devrede tam drenaj sağlanması için sistemin
tüm alçak noktalarında drenaj tapaları kullanılmalıdır.
İç ünite su sisteminden suyu boşaltmak üzere kesme vanalarıyla
tümleşik iki adet drenaj vanası ve genleşme kabı üzerinde bir
drenaj vanası vardır.
Elektrik aksamıyla suyun temasını önlenmek üzere basınç
boşaltma
valfına
uygun
unutulmamalıdır.
Sistemin tüm yüksek noktalarında hava alma çıkışları bulun-
malıdır. Hava alma çıkışları servis için kolaylıkla erişilebilen
noktalara yerleştirilmelidir. İç ünitenin içinde otomatik bir hava
tahliyesi vardır. Su devresindeki havanın otomatik olarak tahliye
edilebilmesi için, bu hava tahliye vanasının fazla sıkılmış
olmadığını kontrol edin.
Saha boru sistemine takılan elemanların suyun basıncına
dayanabilmesine dikkat edin.
İç ünite
Dış ünite
15,9 mm (5/8 inç)
6,4 mm (1/4 inç)
vanalarının
konumlarını
bir
drenaj
temin
edilmesi
RKHBH/X008AA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW50203-1A
