6.5. EKHBDP drenaj tavası kitinin montajı (yalnızca
RKHBX modellerinde)
Isıtma/soğutma modelleri için, drenaj tavası kiti (bkz. "4. Aksesuarlar",
sayfa 9) monte edilmelidir.
Soğutma işlemi sırasında, havadaki su buharı (nem) sıvı hale
dönüşerek soğuk soğutucu akışkan ve su borularında toplanabilir. Bu
su drenaj tavasında toplanır. Drenaj tavasının da mutlaka bir gidere
bağlanması gerekir.
Montaj talimatları için, drenaj tavası kitiyle birlikte verilen montaj
sayfasına bakın.
DİKKAT
Basınç tahliye vanası hortumunun ucunun drenaj tavasına
yerleştirildiğinden emin olun. Aksi takdirde, su elektrikli
parçalara temas ederek elektrik çarpmalarına veya elektrik
sisteminin kısa devre yapmasına yol açabilir.
6.6. Soğutucu akışkan borularının döşenmesi
İç ünite ile dış ünite arasındaki soğutucu akışkan borularıyla ilgili
çalışmalara yönelik tüm yönerge, talimat ve özellikler için dış ünite
montaj kılavuzuna bakın.
Gaz ve sıvı borusunun iç ünitedeki konumu "5.2. Ana elemanlar",
sayfa 10'da gösterilmiştir.
Soğutucu akışkan
borularının özellikleri
Gaz borusu bağlantısı 15,9 mm (5/8 inç)
Sıvı borusu bağlantısı 6,4 mm (1/4 inç)
DİKKAT
Soğutucu akışkan borularını bağlarken, somunları sıkmak
veya gevşetmek için her zaman iki anahtar kullanın! Aksi
takdirde, boru bağlantılarında hasar ve neticesinde
kaçaklar meydana gelebilir.
6.7. Su borularının döşenmesi
Su devresinin kontrolü
Ünitelerde su devresine bağlantı için bir su girişi ile bir su çıkışı
bulunur. Bu devre mutlaka montör tarafından takılmalıdır ve ilgili
mevzuata uygun olmalıdır.
BİLDİRİM
Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık
bir su devresinde uygulama yapılması su borularında aşırı
korozyona yol açabilir.
Montaj kılavuzu
14
İç ünite Dış ünite
15,9 mm (5/8 inç)
6,4 mm (1/4 inç)
6.8. Su devresiyle ilgili genel önlemler
Ünitenin montaj işlemine geçmeden önce aşağıdaki noktalara dikkat
edilmelidir:
■
Maksimum su basıncı 4 bar'dır.
■

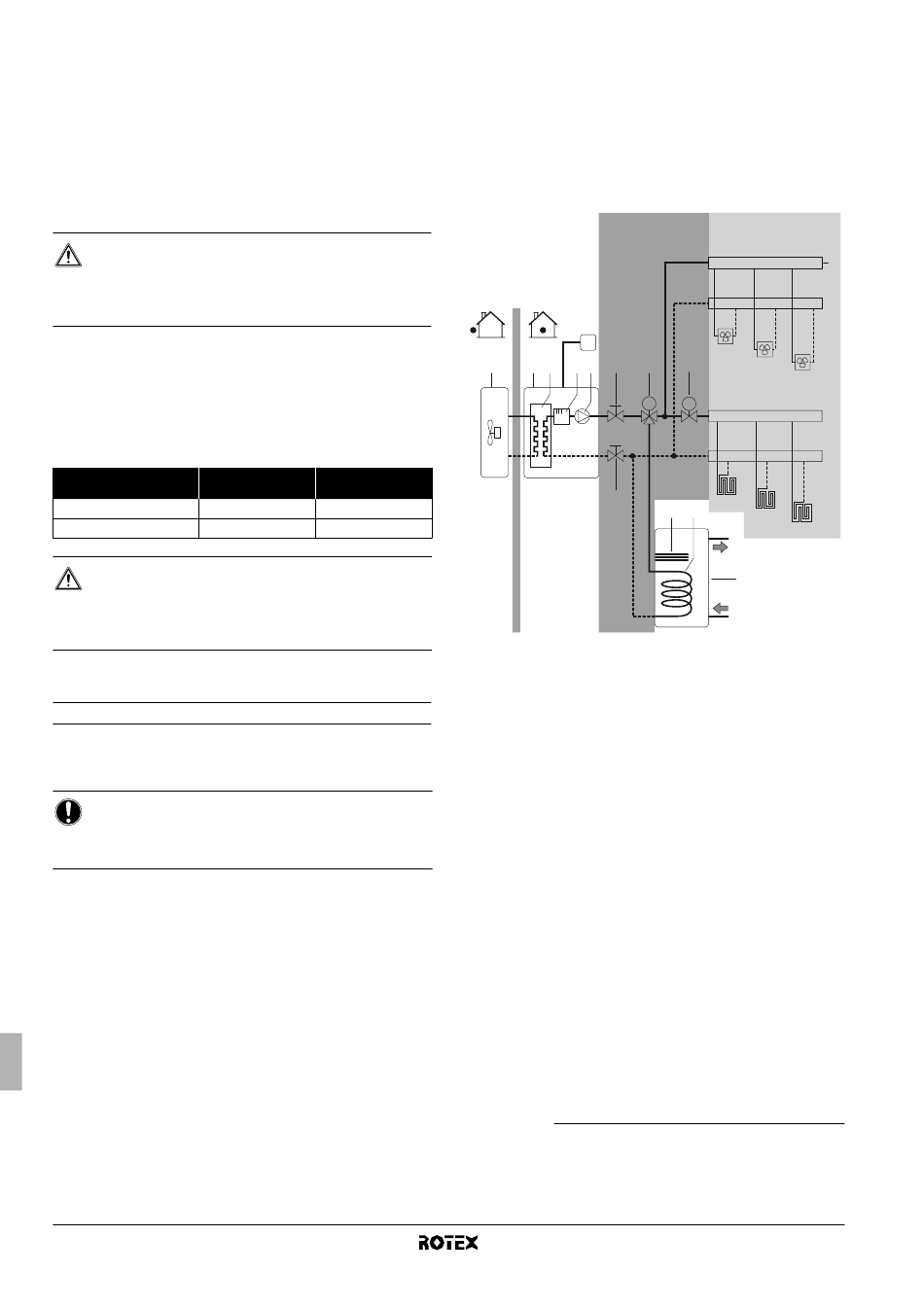

Maksimum su sıcaklığı, hacim ısıtma sırasında 65°C
cihazı ayarı) ve kullanım sıcak suyu ısıtma sırasında 75°C'dir
(emniyet cihazı ayarı). Monte edilen boruların ve boru
aksesuarlarının (örn. vanalar, bağlantılar, ...) aşağıdaki şekilde
gösterilen sıcaklıklara dayanabileceğinden emin olun.
75°C 75°C
65°C 65°C
T
1 2 3 4 5 6
6
1 Dış ünite
2 İç ünite
3 Isı eşanjörü
(2)
4 Yardımcı ısıtıcı
5 Pompa
6 Kesme vanası
7 Motorlu 3 yollu vana (sahada tedarik edilir)
8 Motorlu 2 yollu vana (sahada tedarik edilir)
9 Kolektör (sahada tedarik edilir)
10 Kullanım sıcak suyu deposu (opsiyonel)
(3)
11 Destek ısıtıcı
12 Isı eşanjörü serpantini
FCU1...3 Fan coil ünitesi (opsiyonel)
FHL1...3 Zeminden ısıtma devresi
T Oda termostatı (opsiyonel)
■
Su devresindeki su basıncının, izin verilen maksimum çalışma
basıncının (4 bar) üzerine çıkmamasını sağlayacak, yeterli
önlemler alınmalıdır.
■
Üniteyle birlikte iki adet kesme vanası teslim edilir. Servis ve
bakım çalışmalarını kolaylaştırmak için, iç ünitenin su girişine ve
su çıkışına birer adet kesme vanası takın. Kesme vanalarının
konumuna dikkat edin. Entegre tahliye ve doldurma vanalarının
konumu servis çalışmaları açısından önemlidir. Bkz. şekil 3.
■
Bakım çalışmaları sırasında devrenin tam olarak boşaltılması
için sistemin tüm alçak
kullanılmalıdır.
İç ünite su sistemindeki suyun tahliye edilmesi için kesme
vanalarına iki adet tahliye vanası entegre edilmiştir.
■
Elektrikli parçalara su temas etmesini önlemek için, basınç
tahliye vanası için uygun bir tahliyenin sağlandığından emin olun.
(1) Doğru saha ayarlarının aktif olduğundan veya ilgili depo tipine göre
seçildiğinden emin olun. Daha ayrıntılı bilgi için, "[4] Yardımcı/destek ısıtıcı
çalışma ve hacim ısıtma kapanma sıcaklığı", sayfa 27'deki saha
ayarlarına bakın.
(2) Elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için, kullanım suyu
ısıtma modunda yardımcı ısıtıcı kullanılır.
(3) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
Havadan suya ısı pompası sistemi için iç ünite
(1)
(emniyet
65°C 65°C
(RKHTS) (RKHTS)
(RKHW*) (RKHW*)
FCU1
8
7
FCU2
FCU3
M M
FHL1
11 12
FHL2
FHL3
10
noktalarındaki drenaj tapaları
